Компрессорно-конденсаторный блок (ККБ) — это ключевой элемент холодильного контура системы вентиляции и кондиционирования, работающей на основе стандартного парокомпрессионного цикла. Именно он отвечает за сжатие хладагента и его переход из газообразного агрегатного состояния в жидкое, а в случае использования реверсивного ККБ (при оснащении 4-ходовым клапаном) — из жидкого в газообразное. Впрочем, обо всем по порядку, ведь на самом деле далеко не многие знают, что представляет собой компрессорно-конденсаторный блок на самом деле.

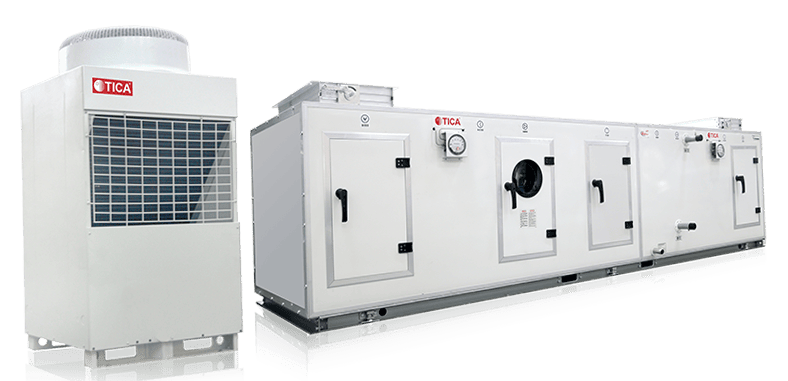

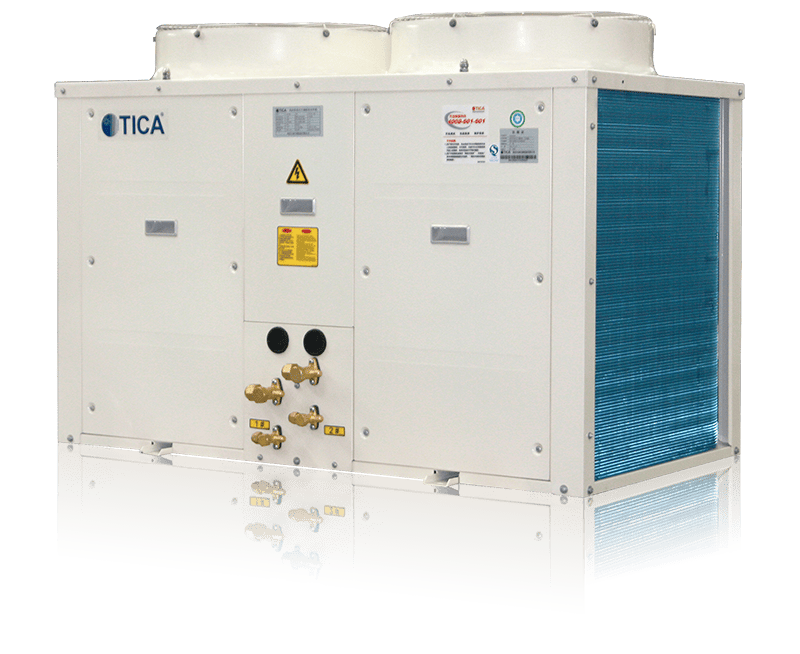

Компрессорно-конденсаторный блок (от англ. Compressor Condensing Unit) — составной, как правило, наружный элемент системы вентиляции и кондиционирования. Назначением устройства является подготовка хладагента (R410A, R32, R134A и др.) и его доставка к теплообменнику-испарителю и обратно. Таким образом, ККБ действует только в тесной связке с испарителем, установленным во внутреннем блоке и отвечающим за создание и поддержание заданного пользователем микроклимата в помещении. Чаще всего компрессорно-конденсаторные блоки используются в сочетании с приточными и приточно-вытяжными вентиляционными установками.
Современный компрессорно-конденсаторный блок состоит из трех основных компонентов: компрессора, конденсатора и дросселирующего устройства. Если ККБ может эксплуатироваться и в режиме охлаждения, и в режиме обогрева, то он оснащается 4-ходовым клапаном. Последний может отсутствовать, если ККБ предназначен для эксплуатации только в режиме охлаждения. Каждый элемент играет важную роль в эффективной работе всей системы вентиляции и кондиционирования.
При эксплуатации компрессорно-конденсаторного блока в режиме охлаждения компрессор сжимает хладагент и, как следствие, резко увеличивает его давление и температуру. В результате обеспечивается принудительная циркуляция фреона в холодильном контуре. Далее он поступает в конденсатор, где охлаждается и переходит из газообразного агрегатного состояния в жидкое.
Дросселирующее устройство, роль которого играет терморегулирующий вентиль (электронный расширительный клапан), обеспечивает впрыск жидкого хладагента в испаритель. Количество впрыскиваемого фреона должно точно соответствовать тепловой нагрузке. В противном случае система вентиляции и кондиционирования будет работать неэффективно. В худшем случае возможно повреждение компрессора вследствие гидроудара.
4-ходовой клапан предназначен для изменения направления движения хладагента в холодильном контуре. В результате фреон движется в обратном направлении. Конденсатор ККБ превращается в испаритель, в который поступает жидкий хладагент. Взаимодействуя с наружным воздухом, он отбирает у него тепло и испаряется, превращаясь в газ. После этого газообразный хладагент всасывается компрессором, сжимается и нагнетается в теплообменник внутреннего блока. Тот, в свою очередь, играет роль конденсатора. Через его трубки фреон отдает свое тепло воздуху, циркулирующему в помещении. Как следствие, температура хладагента снижается, он переходит в жидкое агрегатное состояние и вновь возвращается в ККБ. В то же время нагретый рециркулирующий воздух подается в помещение. Данный цикл, равно как и при эксплуатации в режиме охлаждения, повторяется непрерывно.

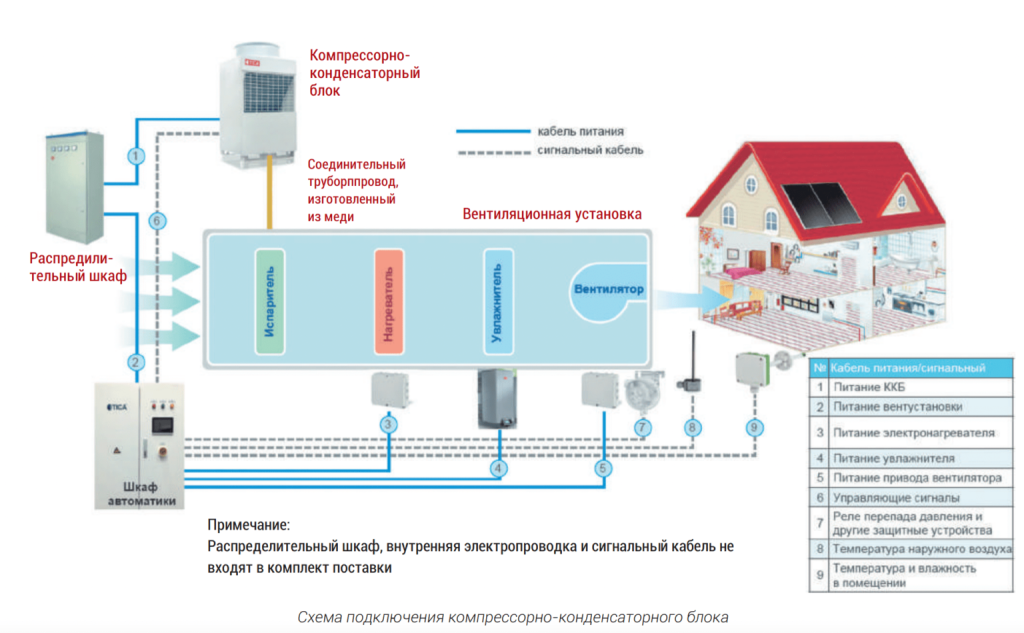

Все перечисленные компоненты соединены между собой медными трубками, создающими замкнутую герметичную систему. Только в ней возможен вышеописанный парокомпрессионный цикл. Работа компонентов регулируется шкафом автоматики. Он оперативно реагирует на изменяющиеся условия эксплуатации и команды пользователя. Благодаря этому обеспечивается высокая эффективность и надежность всей системы вентиляции и кондиционирования воздуха.
Компрессорно-конденсаторные блоки в системах вентиляции адаптируются к разнообразным требованиям и условиям эксплуатации. Разнообразие моделей позволяет верно подобрать решение, соответствующее потребностям любого объекта, независимо от того, жилой комплекс это, коммерческое здание или промышленное предприятие.
В зависимости от типа компрессора можно выделить следующие блоки.
Устройства идеально подходят для малых и средних вентиляционных систем. Просты в обслуживании и обладают хорошей энергоэффективностью, что делает их популярными для выбора в коммерческих и жилых зданиях.
Спиральные или спирально-лопастные компрессоры используются в средних и крупных системах. Меньше шумят и более эффективны, чем поршневые. Это делает их отличным выбором для больших торговых центров или офисных зданий, где важна бесшумность.
Используются в наиболее масштабных проектах, таких как крупное производство или многоэтажные здания. Максимально эффективны при обслуживании больших объемов воздуха и позволяют значительно снизить энергопотребление за счёт высокой эффективности.

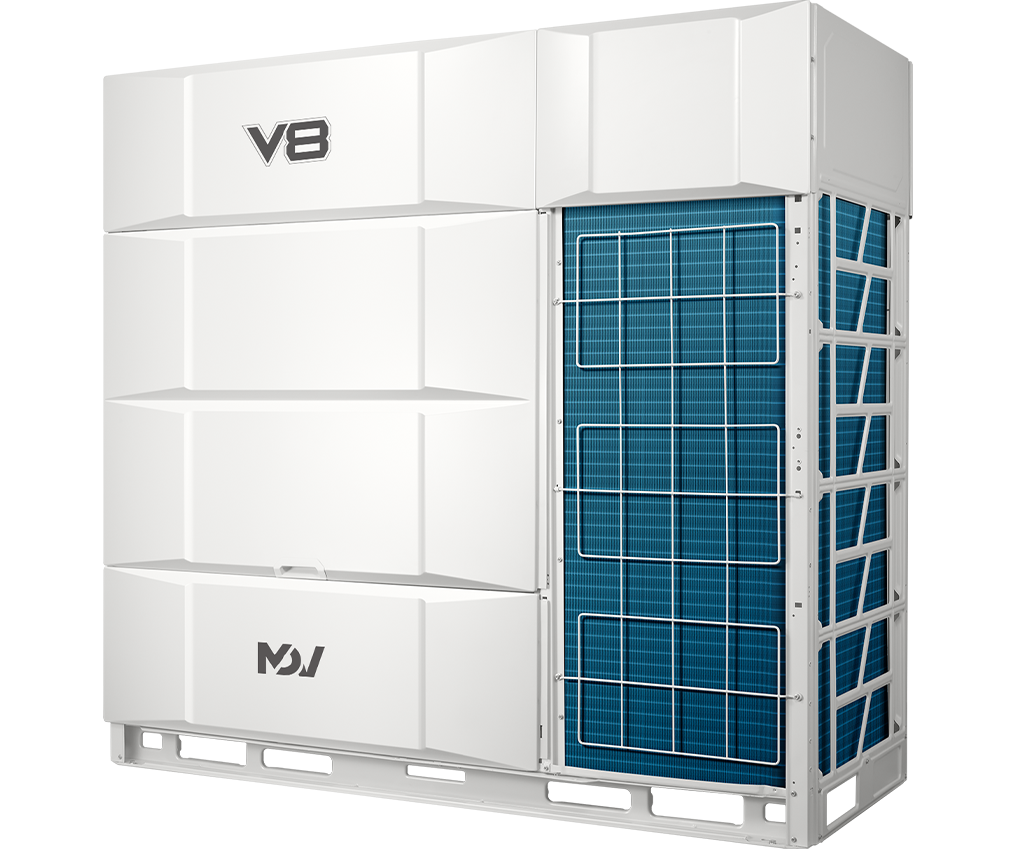

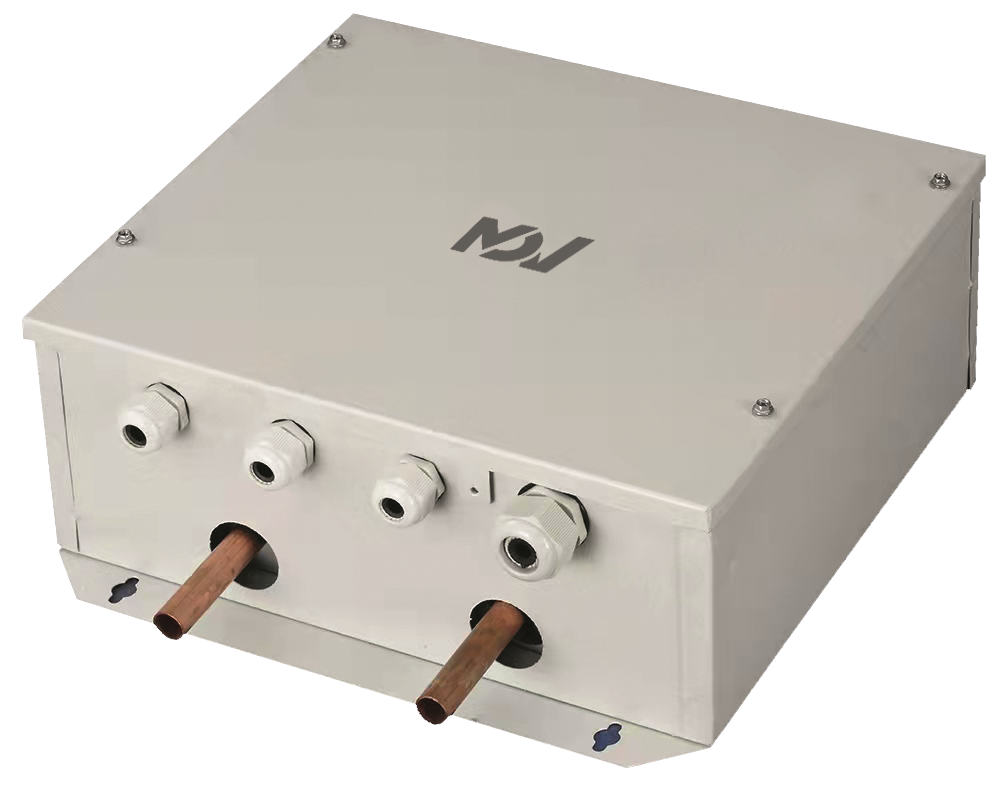

В настоящее время лучшей альтернативой стандартным ККБ являются наружные блоки VRF-систем, дополнительно оснащенные соединительными комплектами. Каждый производитель таких наружных блоков выпускает собственные модели соединительных комплектов. Например, компания TICA изготовляет AHU KIT, MDV — AHUKZ. Тем не менее, как показывает практика, большинство из них можно использовать с наружными блоками полноразмерных VRF-систем и даже мини-VRF иных производителей.
Как бы ни назывались соединительные комплекты, все они выполняют одну функцию — управляют расходом хладагента, впрыскиваемого в теплообменник-испаритель вентиляционной установки. Это означает, что в них располагается дросселирующее устройство (как правило, электронный расширительный клапан). При необходимости такие блоки-коммуникаторы, подключаемые, с одной стороны, к наружному агрегату (именно он играет роль ККБ), а с другой — к фреоновому испарителю, могут управлять работой всей системы вентиляции и кондиционирования. В этом случае они снабжаются платой управления и выполняют функцию шкафа автоматики. В частности, могут управлять включением/выключением водяного насоса, двигателя вентилятора и т.п. Это сделано для сопряжения всей системы и предотвращения повреждения ее отдельных компонентов. Также к соединительным комплектами может подключаться проводной пульт. Он может располагаться непосредственно на соединительном комплекте или на некотором отдалении от него.
Впрочем, в большинстве случаев используется автоматика самого наружного блока VRF-системы. В этом заключается его основное преимущество над стандартным ККБ. Интеллектуальная система управления самостоятельно определяет уровень тепловой нагрузки и, исходя из нее, рассчитывает объем циркулирующего в холодильном контуре фреона, частоту компрессора, скорость вращения вентилятора и т.п. Все это позволяет оптимизировать работу системы вентиляции и кондиционирования и добиться высочайшей энергоэффективности. Правда, вследствие оснащения высокотехнологичными комплектующими, такие агрегаты стоят существенно дороже классических ККБ.
Разумеется, какой агрегат лучше выбрать в том или ином случае, зависит от технико-экономических требований к проекту. В одних случаях дешевле обойтись стандартным ККБ и регулярно следить за его состоянием. В других — лучше отдать предпочтение системе VRF + AHUKZ/AHU KIT, особенно если требуется высокая степень автоматизации. Выбор, как всегда, остается за заказчиком климатической техники.
Давайте разберёмся, в каких именно сферах жизни применяется этот универсальный и мощный механизм. Наряду с внутренними блоками, он помогает поддерживать заданную температуру в помещении, обеспечивая охлаждение в жару. В холодное время года функционирует в режиме теплового насоса, обеспечивая комфортное тепло.
Если говорить в целом, то данные блоки предназначены для жилых зданий, магазинов, торгово-развлекательных центров, кафе, столовых, аэропортов, концертных залов, спортивных арен, промышленных предприятий и т.д. Благодаря разнообразию моделей и конфигураций, устройства могут быть адаптированы к различным условиям и потребностям.
Устройства во многом разработаны с учётом принципов энергосбережения. Способны эффективно управлять потреблением энергии, автоматически адаптируясь к изменениям внешней температуры и помещению, снижая общие эксплуатационные расходы. Помогают контролировать уровень влажности в помещении, что крайне важно для здоровья и комфорта. Сухость может вызывать раздражение дыхательных путей, а чрезмерная влажность способствует развитию плесени и микробов.
Перед тем как приступить к монтажу, следует тщательно подготовить место установки. Обеспечьте достаточно пространства для обслуживания и вентиляции ККБ.
Идеальное место для установки должно быть защищено от прямых солнечных лучей, дождя и снега. Важно избегать мест с высокой запылённостью и присутствием агрессивных химических веществ, способных привести к коррозии.
Правильное электрическое подключение — залог безопасности и надёжности работы компрессорно-конденсационных блоков. Работы должны выполняться квалифицированными специалистами, с соблюдением всех норм и требований электробезопасности.
Установите ККБ на специальные антивибрационные подставки, которые снижают передачу вибраций на конструкцию здания и уменьшают уровень шума.
После установки важно тщательно проверить соединения на герметичность и протестировать систему на работоспособность. Это поможет выявить возможные недочёты и устранить до начала эксплуатации.
Не забывайте о регулярном техническом обслуживании. Правильная эксплуатация и своевременное обслуживание существенно продлевают срок службы устройства и помогают поддерживать работу на максимальном уровне эффективности.
Первым делом определите, какие именно задачи должен выполнять блок. Важно учесть объём помещения, его назначение и частоту использования, а также климатические условия региона. Это позволит вам понять требуемую мощность и тип компрессорно-конденсаторного блока.
В зависимости от размера и специфики помещения вам может подойти один из следующих типов компрессоров:
Выбирайте модели с высоким коэффициентом энергоэффективности. Современные устройства часто оснащены технологиями умного энергопотребления, которые существенно снижают затраты на электроэнергию, а также уменьшают воздействие на окружающую среду.
Лучше всего отдать предпочтение устройствам от известных производителей с хорошей репутацией. Не забудьте проверить наличие гарантий и доступность сервисного обслуживания в вашем регионе. Прочитайте отзывы и рекомендации от других пользователей и профессионалов.
Таким образом, выбирая компрессорно-конденсаторные блоки от Биоконд, вы делаете долгосрочную инвестицию в комфорт вашего дома или рабочего пространства. Продукция TICA обеспечивает не только текущие потребности в охлаждении и обогреве, но и гарантирует максимальную экономию энергоресурсов в будущем.
