Внутренние блоки VRF-системы

Внутренние блоки VRF-системы

Компания TICA выпускает внутренние блоки VRF-системы 13 типов, а с учетом их разновидностей — 18. Обилие разновидностей обусловлено прежде всего установкой двух типов электроприводов. Одни внутренние блоки (напольно-потолочные, канальные ультратонкие и средненапорные) изготовляются только с DC-двигателями, другие (кассетные компактные, одно- и двухпоточные) — с AC-электроприводами. Кассетные полноразмерные и настенные блоки выпускаются сразу в двух версиях — с двигателями как переменного, так и постоянного тока. Чтобы облегчить выбор, в каталоге компании «Биоконд» обе версии приведены в одной карточке.

Производительность кондиционеров варьируется в зависимости от их назначения. Чаще всего внутренние блоки VRF-системы применяются для обслуживания относительно небольших помещений или зон. Как следствие, их выходная мощность не превышает 8 кВт. Например, максимальная производительность кассетных четырех-, двух- и однопоточных блоков достигает «только» 5,6 кВт. На другом полюсе находятся канальные высоконапорные блоки: такие кондиционеры способны выдавать до 60 кВт холода. Данные приборы решают специфические задачи. Они предназначены прежде всего для обслуживания крупных цехов и больше напоминают вентиляционные установки.

Преимущества и недостатки

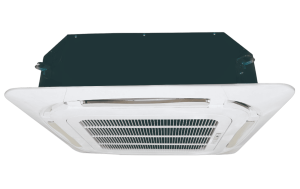

Свои достоинства и недостатки есть у каждого внутреннего блока. По этой причине при построении идеальной системы центрального кондиционирования разумнее всего сочетать различные комбинации кондиционеров. Так, полноразмерный «кассетник» с круговым распределением воздушного потока лучше всего проявляет свои способности в просторных помещениях, имеющих квадратную или близкую к ней планировку. Важнейшее конструктивное преимущество данного типа кондиционеров — круглопоточная панель. Именно она обеспечивает подачу воздуха одновременно в 8 направлениях, то есть на 360°.

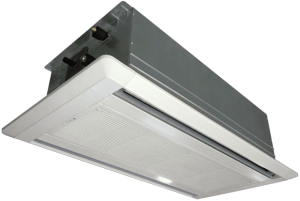

Кассетные двухпоточные блоки идеально подходят для вытянутых в длину пространств, например коридоров. Кондиционер данного типа нагнетает воздушную струю одновременно в двух направлениях. Как следствие, его следует монтировать примерно по центру обслуживаемого помещения. В таком случае электроприбор будет максимально равномерно охлаждать или обогревать его.

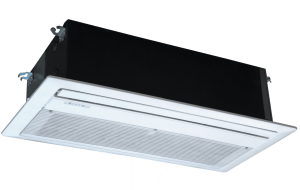

Однопоточные внутренние блоки «генерируют» мощную  и направленную воздушную струю. Они эффективно нивелируют все теплопоступления в конкретной  зоне помещения. По этой причине их часто используют в качестве воздушной завесы в помещениях с панорамным остеклением либо с большой проходимостью людей. Разумеется, такие кондиционеры рекомендуется монтировать там, где на пути воздушной струи нет никаких преград. В противном случае помещение будет охлаждаться/обогреваться крайне медленно и неравномерно.

Внутренние блоки VRF-системы: классификация

Внутренние блоки VRF-системы классифицируются по разным признакам: типу, способу монтажа, производительности, статическому давлению (напору) и др.

Типы внутренних блоков

К основным типам кондиционеров, используемых в составе мультизональной системы кондиционирования, относятся:

• настенные;
• кассетные;
• напольно-потолочные;
• канальные;
• консольные.

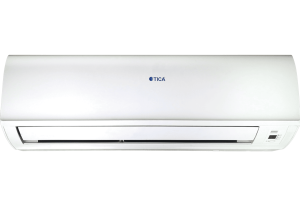

Как следует из названия, настенные блоки монтируются на стенах. Они представляют собой классические кондиционеры, но с меньшим упором на функциональность и эстетику, нежели аналогичные устройства, используемые в составе бытовых и полупромышленных сплит-систем, а также мульти-сплит-систем.

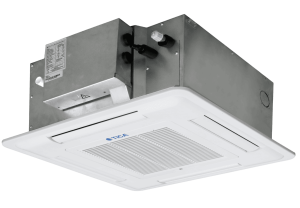

Кассетные блоки встраиваются в подвесные потолки. Корпус кондиционера прячется в околопотолочном пространстве. Видимой остается только декоративная панель с воздухозаборной решеткой и жалюзи. Каждое устройство снабжается дренажной помпой для эффективного отвода конденсата.

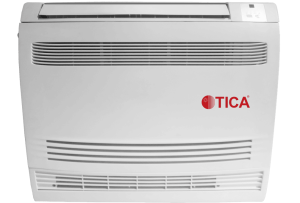

В зависимости от варианта монтажа напольно-потолочные кондиционеры нагнетают мощную воздушную струю вдоль потолка либо стены. Благодаря этому предотвращается прямой обдув находящихся в помещении людей. Как правило, кондиционеры устанавливают там, где смонтировать настенную систему не представляется возможным или попросту нецелесообразно.

Канальные блоки предназначены для скрытого монтажа за фальшпотолком или фальшстеной. Они подают обработанный воздух в помещение и забирают из него загрязненный через декоративные вентиляционные решетки. С решетками внутренние блоки соединяются посредством воздуховодов. Их длина зависит от статического напора, с которым кондиционер нагнетает воздух.

Консольные блоки устанавливаются на стене в 15—20 см от пола. Часто их монтируют в нишах, в которых ранее находились радиаторы. Данные кондиционеры подают воздух одновременно в двух направлениях — вдоль стены и пола. В результате приятная прохлада/тепло быстро окутывает весь объем помещения, не доставляя неудобств находящимся в нем людям.

Способ и место монтажа

В зависимости от места и способа монтажа внутренние блоки VRF-системы делятся:

• настенные;
• потолочные;
• напольные.

Производительность

В зависимости от выходной мощности внутренние блоки VRF-системы делятся на:

• малопроизводительные;
• среднепроизводительные;
• высокопроизводительные.

Чем выше производительность прибора, тем быстрее он охлаждает или обогревает помещение. Разумеется, при этом агрегат потребляет больше энергии и издает больше шума (если сравнивать модели из одной линейки продуктов, отличающихся только своей мощностью). Кроме того, средне- и высокопроизводительные кондиционеры нагнетают сильный поток воздуха, из-за чего люди, попавшие под него, могут испытывать дискомфорт.

Статическое давление

В зависимости от мощности подаваемого воздуха внутренние блоки VRF-системы делятся на:

• низконапорные;
• средненапорные;
• высоконапорные.

Как следует из названия, низконапорные подают воздух с низкой скоростью и при нормальном статическом давлении. Потребляемая ими мощность и шум при работе минимальны. С другой стороны, их производительность сравнительно невелика. Несмотря на это, данные кондиционеры с легкостью обеспечивают комфортные условия в комнатах и офисах площадью до 40 м².

Формируемый средненапорными блоками воздушный поток может быть довольно сильным. Когда в нем нет необходимости, кондиционер следует переключить на минимальные обороты. В таком режиме он будет поддерживать требуемую температуру в помещении и при этом расходовать минимальное количество электроэнергии. Средненапорные блоки имеют широкий диапазон статического давления (до 70—100 Па). Как следствие, к ним можно подключать довольно длинные воздуховоды.

Высоконапорные кондиционеры — самые мощные. Они предназначены для подачи охлажденного или нагретого воздуха, в том числе с подмесом свежего, в помещения значительной площади (от 200 м²). Такие внутренние блоки VRF-системы «генерируют» воздушный поток со статическим давлением до 300 Па. Это дает возможность подключать к ним разветвленную сеть воздуховодов. Благодаря данным кондиционерам обработанные воздушные массы можно подавать даже в отдаленные помещения, в том числе находящиеся на разных этажах.
