Маслоподъемная петля избавит от проблем с возвратом масла

Дата публикации: 11.09.2025 | Дата обновления: 15.09.2026

Что такое маслоподъемная петля?

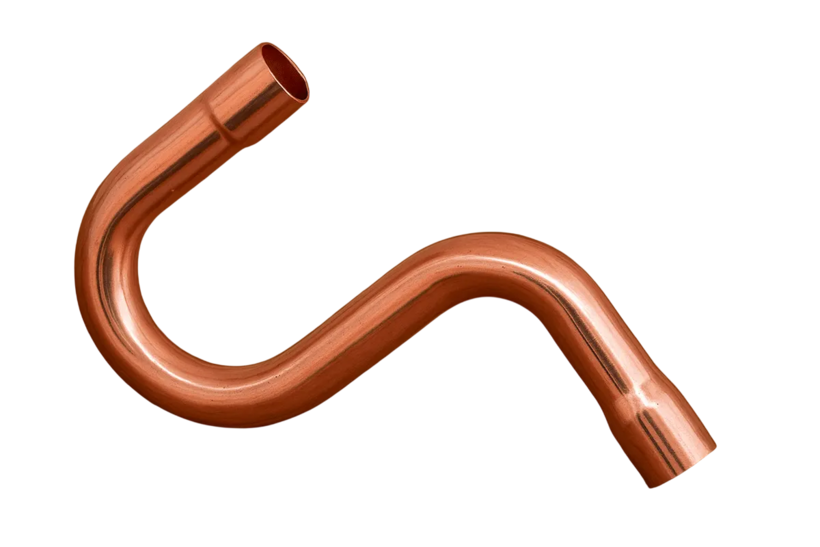

В системе кондиционирования циркулирует не только хладагент, но и охлаждающее компрессорное масло. Без специальных технических решений оно скапливается в нижних точках фреоновой трассы. Как следствие, уровень масла в компрессоре снижается до критического. А это, в свою очередь, неизбежно приводит к его заклиниванию и выходу из строя. Проблему устраняет маслоподъемная петля или, как ее еще называют, масляная ловушка. Она представляет собой U-образный отрезок трубы, обеспечивающий принудительный возврат масла в компрессор.

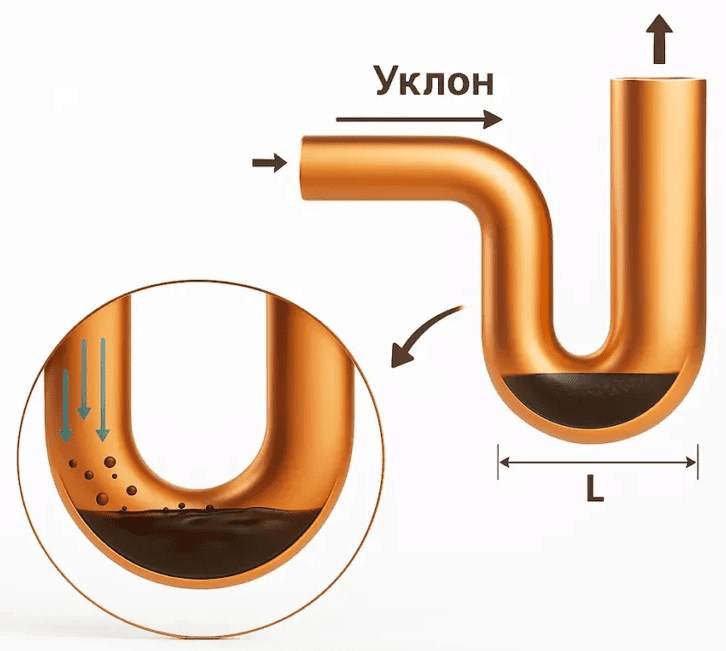

Принцип работы маслоподъемной петли

Принцип работы маслоподъемной петли основан на создании перепада давления. Когда скорость хладагента достаточна, он подхватывает скопившееся масло и транспортирует его обратно к компрессору. Без такого механизма система может выйти из строя уже через несколько часов работы — компрессор перегреется от недостатка смазки.

Монтаж маслоподъемной петли

Маслоподъемные петли монтируют исключительно на всасывающую магистраль — трубопровод, соединяющий испаритель внутреннего блока и компрессор наружного блока. В этой части холодильного контура циркулирует газообразный хладагент (фреон R32 или R410A) низкого давления, смешанный с маслом. Именно здесь возникает риск отделения масла от хладагента и его скопления на горизонтальных участках фреоновой трассы.

На нагнетательной магистрали (от компрессора к конденсатору) установка петель не требуется. Высокое давление и температура хладагента в этом участке обеспечивают активное перемешивание с маслом и его эффективную транспортировку.

В трубах малого диаметра (до 1/2 дюйма) высота петли составляет 150—200 мм, в больших трубах — до 300 мм. Глубина изгиба должна обеспечивать временную задержку определенного объема масла без создания чрезмерного сопротивления потоку хладагента.

Где устанавливается маслоподъемная петля

В бытовых и полупромышленных сплит-системах маслоподъемную петлю размещают в подвале или на первом этаже здания, если внутренний блок установлен значительно выше наружного.

Расстояние между соседними петлями не должно превышать 5 метров по вертикали. При большей высоте подъема устанавливают промежуточные масляные ловушки, тем самым обеспечивая поэтапный подъем масла. Каждый участок между петлями работает как самостоятельная ступень.

Как правильно выбрать и установить маслоподъемную петлю

Тип хладагента влияет на растворимость компрессорного масла: для R410A требуются петли меньшей глубины, чем для R22 (в настоящее время запрещен для использования). Производительность компрессора определяет скорость циркуляции, а следовательно, и необходимую глубину масляной ловушки.

Маслоподъемная петля должна иметь точную геометрическую форму. Она должна быть строго вертикальной и не иметь наклонов. В противном случае могут образоваться застойные зоны. Радиус изгиба выполняется плавным, без заломов и сужений трубы.

Критически важно качество пайки. Некачественная пайка может повлечь за собой утечку хладагента, выход климатической техники из строя и загрязнение окружающей среды.

Одна из наиболее частых ошибок — неправильная ориентация масляной ловушки. В таком случае ее эффективность значительно снижается. Также нужно избегать размещения маслоподъемной петли в труднодоступных местах. Следует помнить, что ее необходимо периодически осматривать на предмет утечки масла.
