VRF-система — что это?

Дата публикации: 18.12.2024
Дата обновления: 18.12.2024

Содержание:

• Что такое VRF система?
• Как работает VRF система?
• Классификация VRF систем
• Подключение и монтаж VRF системы
• Преимущества и недостатки VRF систем

VRF система (мультизональная система) является высокотехнологичным оборудованием, которое используется для создания оптимального климата в зданиях, имеющих большое число разных помещений. Мультизональная система отличается от других распространенных моделей климатической техники возможностью охвата большого количества зон. Состоит система из наружного блока и внутренних блоков, фиксируемых внутри здания. Монтируется наружный блок обычно на технических этажах, крышах, в подвальных помещениях. Система VRF  имеет в себе связующее звено между блоками в виде общего трубопровода. Отличается долговечностью эксплуатации, простым техническим обслуживанием, быстрым монтажом, эффективной работой, понятной схемой подключения.

Что такое VRF система?

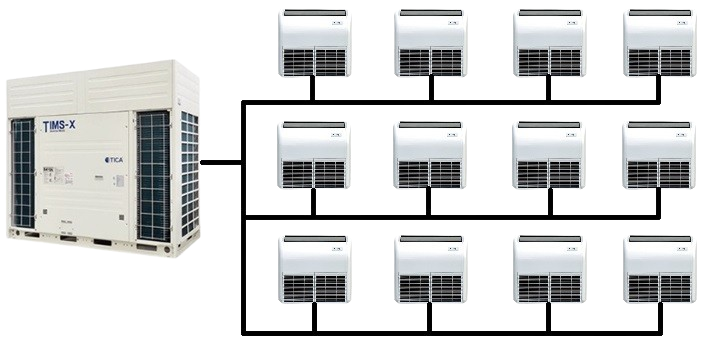

Принцип работы  VRF системы заключается в наличии специального внешнего блока, соединенного с внутренними блоками в помещении. Благодаря особой конструкции ему удается эффективно справляться с кондиционированием воздуха в десятках помещений одновременно. Такое оборудование незаменимо, если надо добиться эстетики фасада здания или нужно сэкономить на установке большого количества кондиционеров. Особенности режима работы позволяют превосходить по своей производимости и энергоэффективности бытовое или полупромышленное кондиционирующее оборудование. Эта уникальная система появилась в Японии на свет в 1983 году, являясь разработкой известной фирмы Daikin. Была представлена как принципиально инновационная техника мультизонального кондиционирования воздуха в помещениях, состоящая из одного наружного и порядка 60 внутренних блоков, соединенных между собой трубками с постоянно циркулирующим хладагентом. Отличительными особенностями современных систем выступает следующее:

• Большая протяженность трассы;
• Наружный блок VRF системы может быть подключен к фактически неограниченному количеству внутренних блоков;
• Модульная компоновка. Она обеспечивает отсутствие проблем при установке и смене конфигурации;
• Применяется только один вид хладагента.

VRF системы кондиционирования принцип работы которых достаточно прост отличаются плавной регулировкой мощности, низкой энергозатратностью. В них можно комбинировать режимы охлаждения и нагрева воздуха на одном объекте.

Как работает VRF система?

Говоря о том, как работает система следует отметить принцип трансформации охладительного агента из жидкого состояния в газообразное. Весь процесс, происходящий в ней, делится на следующие этапы:

• Охладительный агент направляется в системе в специальные компрессоры  наружного блока;
• Происходит физическое сжатие хладагента, его температура увеличивается до 70-100 градусов тепла по Цельсию;
• Направление хладагента в теплообменник конденсатора устройства;
• При воздействии вентилятора хладагент понижает свою температуру, переходя в жидкое состояние.

Далее в жидком виде охладительный агент поступает от внешнего блока по трубопроводам к внутренним. Происходит процесс закипания носителя тепла и его преобразование в газовое состояние в испарителе. Это позволяет добиться кондиционирования или эффекта охлаждения окружающего воздуха. VRF система кондиционирования  включает в себя:

• Наружный блок. Он может обладать одним или парой компрессоров;
• Внутренние блоки. Подключаются по трубопроводам к наружному блоку и подбираются в определенном количестве в соответствии со спецификой кондиционируемого помещения;
• Трубопроводы. Соединяют блоки и монтируются обычно по трехтрубной либо двухтрубной схеме в ходе проектирования системы.

Также обязательными элементами конструкции выступают кабели, обеспечивающие подачу электроэнергии и система управления. Она подразумевает в своей комплектации еще наличие блоков управления и пультов.

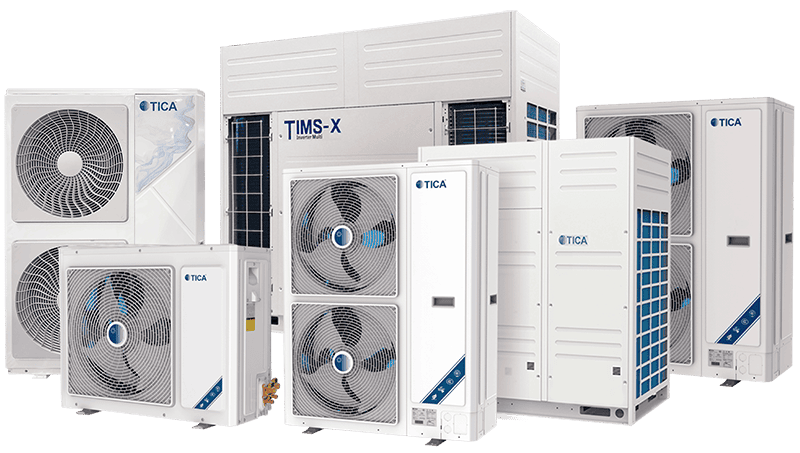

Наружные блоки

Наружный блок — устройство, обеспечивающее подачу хладагента по трубопроводам во внутренние блоки кондиционирующего оборудования. Также в наружном блоке присутствует конденсатор, выполняющий роль теплового обменника, имеется вентилятор, нагнетающий воздух для его дальнейшего охлаждения конденсатором и трубопроводы. В наружных блоках есть датчики давления охладительного агента и температурных режимов. Имеются механизмы, защищающие устройство от скачков тока и замыканий.

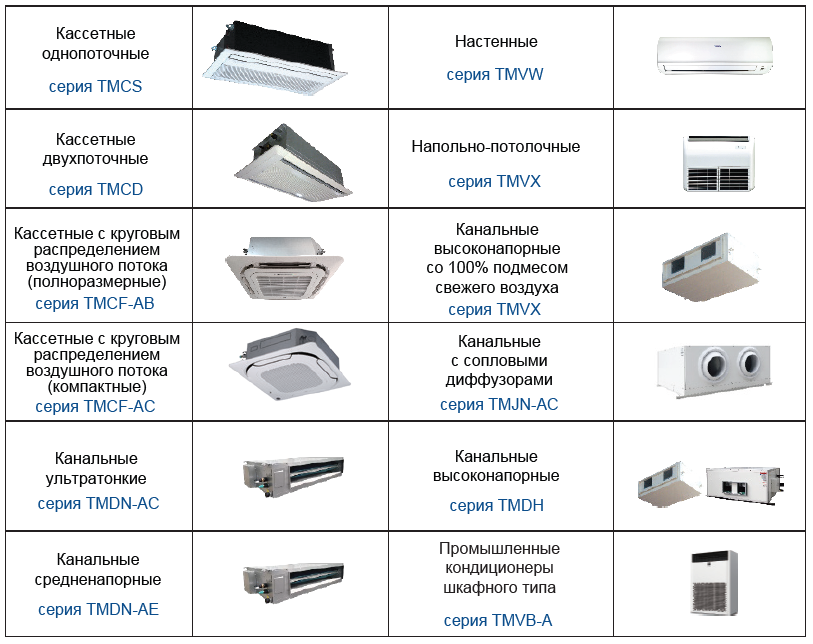

Внутренние блоки

Во внутреннем блоке предусмотрено наличие трубопроводов, соединяющих его с основным блоком. Имеется испаритель. Он трансформирует жидкий охладительный агент в состояние газа. В конструкции есть мощный вентилятор, равномерно распределяющий охлажденный воздух внутри кондиционируемого помещения. Имеются дополнительные элементы системы в виде термостатов, фильтров, панелей управления.

Классификация VRF систем

Существует несколько видов VRF систем: двухтрубные, трехтрубные. Различаются между собой особенностями монтажа, подключения, конструктивными характеристиками, режимами работы.

Двухтрубные VRF системы

В двухтрубных системах кондиционирования нагрев и охлаждение воздуха в помещении обеспечивается по очереди. Также охладительный агент в них подаваться может как в состоянии газа, так и в жидком виде.

Трехтрубные VRF системы

Трехтрубная VRF система в отличие от двухтрубной одновременно, а не по очереди обеспечивает нагрев и охлаждение воздуха. Считается более эффективной за счет этой опции. Обеспечивает оптимальную энергоэффективность при работе.

Подключение и монтаж VRF системы

Монтаж VRF систем кондиционирования требует привлечения профессионалов. Самостоятельно с ним справиться невозможно. Все работы по монтажу и подключению оборудования делятся на следующие этапы:

• Проектирование расположения системы в здании, установка внешнего блока;
• Монтажные работы по созданию фреоновой трассы, системы труб и соединений, которые будут потом располагаться между внешним и внутренними блоками в помещении. При монтаже учитывается герметичность и уровень влажности;
• Установка внутренних блоков VRF системы. После чего  их подключают к готовой фреоновой трассе;
• Монтажные работы с дренажной системой. При функционировании  кондиционеров появляется водный конденсат, поэтому дренаж необходим. Он конструируется в виде отдельного трубопровода, который присоединяется к внутренним блокам системы одним концом. Другим прикрепляется к стоку, находящемся снаружи объекта;
• Установка управления для  мультизональной системы. Само управление включает в себя индивидуальные пульты (настенный или беспроводной) или центральный контроллер (настенный), который управляет группой внутренних блоков.

Далее следует процедура сборки контура, опрессовка, пусконаладочные работы. Специалисты проверяют то, как функционирует установленная система. Проверяется корректность монтажа оборудования, соответствие всем параметрам проектировки, профессиональное обучение заказчика пользованию климатической техникой.

Преимущества и недостатки VRF систем

Системы кондиционирования VRF являются современным решением для офисных зданий, промышленных помещений, гостиниц, клиник, ресторанов. Они идеально подходят для объектов, в которых надо обеспечить экономию электроэнергии и эффективное кондиционирование на разных площадях. Преимущества такой климатической техники заключаются в следующем:

• Экономия электрической энергии. Это достигается при помощи особой технологии регулирования охладительного агента. Применяется системой та энергия, которая требуется технике для поддержания оптимального уровня температуры в помещении. Поэтому затраты на электроэнергию гораздо ниже по сравнению с обычными бытовыми или полупромышленными кондиционерами;
• Презентабельный внешний вид. Наружный блок монтируется обычно на технических этажах, крышах, в подвальных помещениях. Его не видно на фасаде. Система трубопроводов и внутренние блоки также полностью скрыты;
• Высокая эффективность работы. Система обеспечивает быстрое охлаждение или обогрев помещения. Она может функционировать в широком диапазоне разных температурных режимов. За счет конструктивных особенностей работает стабильно без перебоев и долго служит;
• Возможность подключения к наружному блоку большого количества внутренних. Тем самым можно кондиционировать одновременно десятки помещений в здании. В некоторых моделях такой климатической техники подключается до шестидесяти внутренних блоков;
• Полностью автоматизированное управление, защита от короткого замыкания, пожаробезопасность конструкции.

Если говорить о минусах системы, то чем она мощнее, тем надо больше пространства для ее монтажа. Поэтому больше всего она подходит для объектов, где есть много помещений. Также утечка охладительного агента может стать опасной, поэтому монтаж надо доверять только профессионалам.

Подводя итог можно сказать, что система мультизонального кондиционирования идеально подходит для больших помещений. Она позволяет создать оптимальный микроклимат, выстраивает температуру с точностью до градуса, быстро устанавливается. Современные системы способны обслуживать здания площадью до 500 квадратных метров, показывая высокую энергоэффективность и производительность. Срок ее эксплуатации составляет порядка 30 лет. Она не нарушает эстетику здания, имеет полностью автоматизированное управление.
