Канальные высоконапорные сплит-системы Quantum

‹ ›

Канальные высоконапорные сплит-системы Quantum — это новейшее климатическое оборудование, по своим характеристикам относимое к промышленному. Они позволяют подключать длинные разветвленные магистрали, подающие воздух в одно или несколько помещений/зон большой площади. При установке сплит-систем со статическим давлением вентилятора 400 Па длина воздуховода может достигать 70 м.

Главная особенность, выделяющая серию MDV Quantum на рынке, заключается в ее гибридной природе. В отличие от традиционных канальных кондиционеров, системы Quantum предоставляют проектировщикам и монтажникам возможность подключать к одному наружному до 4 внутренних блоков. Их совокупная выходная мощность не должна превышать 100% от номинальной производительности наружного блока. Такой подход упрощает логистику, снижает нагрузку на фасады зданий и оптимизирует капитальные затраты на оборудование. Соединительный трубопровод также можно прокладывать на значительную длину:

• суммарная длина труб фреоновой трассы может достигать 560 м;
• максимальный перепад высот между наружным и внутренним блоками — 40 м;
• максимальный перепад высот между внутренними блоками — 30 м;
• максимальное расстояние между блоком переключения режимов и внутренним блоком — 40 м;
• эквивалентная длина одной трубы до самого удаленного внутреннего блока — 90 м.

Как следствие, один или несколько внутренних блоков можно размещать практически в любой точке кондиционируемого объекта.

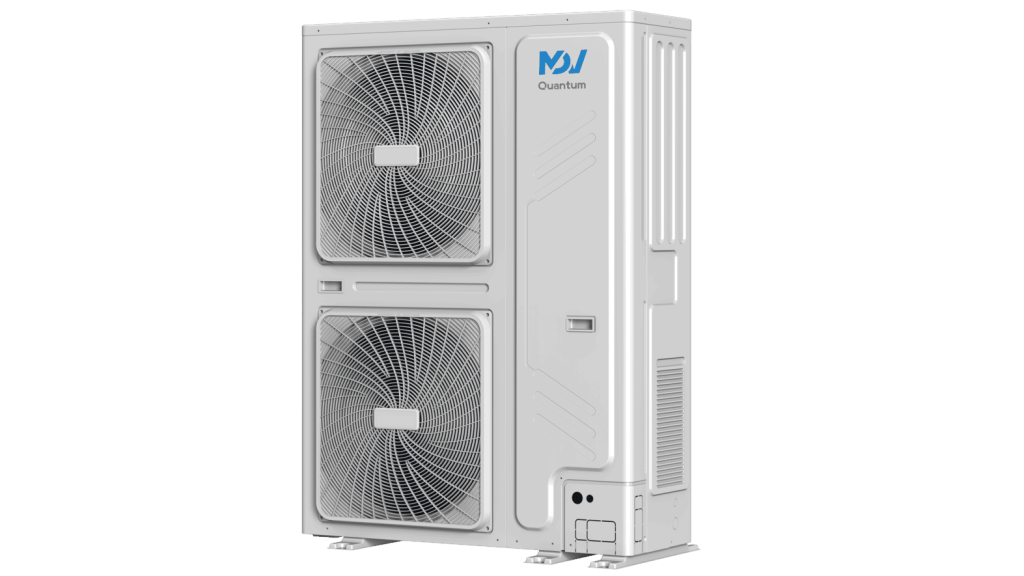

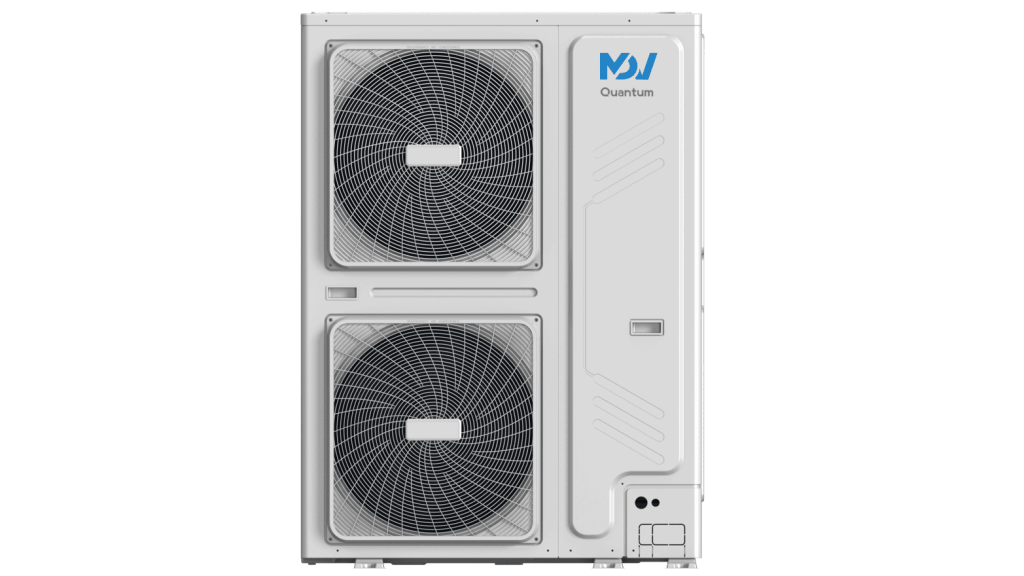

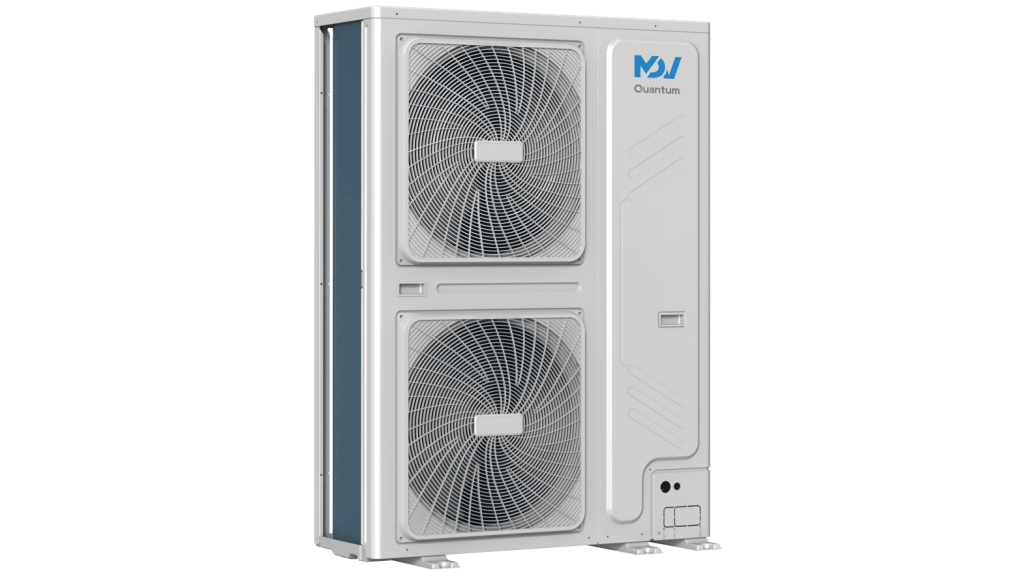

Канальные высоконапорные сплит-системы Quantum: конструкция наружного блока

Канальные высоконапорные сплит-системы Quantum имеют полностью инверторную конструкцию. Наружные блоки универсальны. А значит, к ним можно подключить не только канальные высоконапорные, но и, например, колонные или кассетные блоки.

Каждый внешний блок оборудован DC-инверторным компрессором и двумя осевыми вентиляторами c DC-приводами. Они выбрасывают воздух в окружающую среду сбоку, что позволяет размещать агрегаты на кровле или стене обслуживаемого здания либо практически вплотную к нему. Выходная  мощность высокопроизводительного ротационного компрессора GMCC превышает 22 кВт. Благодаря DC-инверторной конструкции она регулируется плавно в точном соответствии с тепловой нагрузкой. Как следствие, это положительно сказывается на энергоэффективности промышленной сплит-системы. Коэффициент EER составляет 3,39—3,56, COP — 3,89—4,17 (в зависимости от модели).

В качестве хладагента применяется фреон R410A. Он не истощает озоновый слой и в настоящее время разрешен всеми международными институтами для использования в полупромышленных и промышленных системах вентиляции, центрального кондиционирования и холодоснабжения.

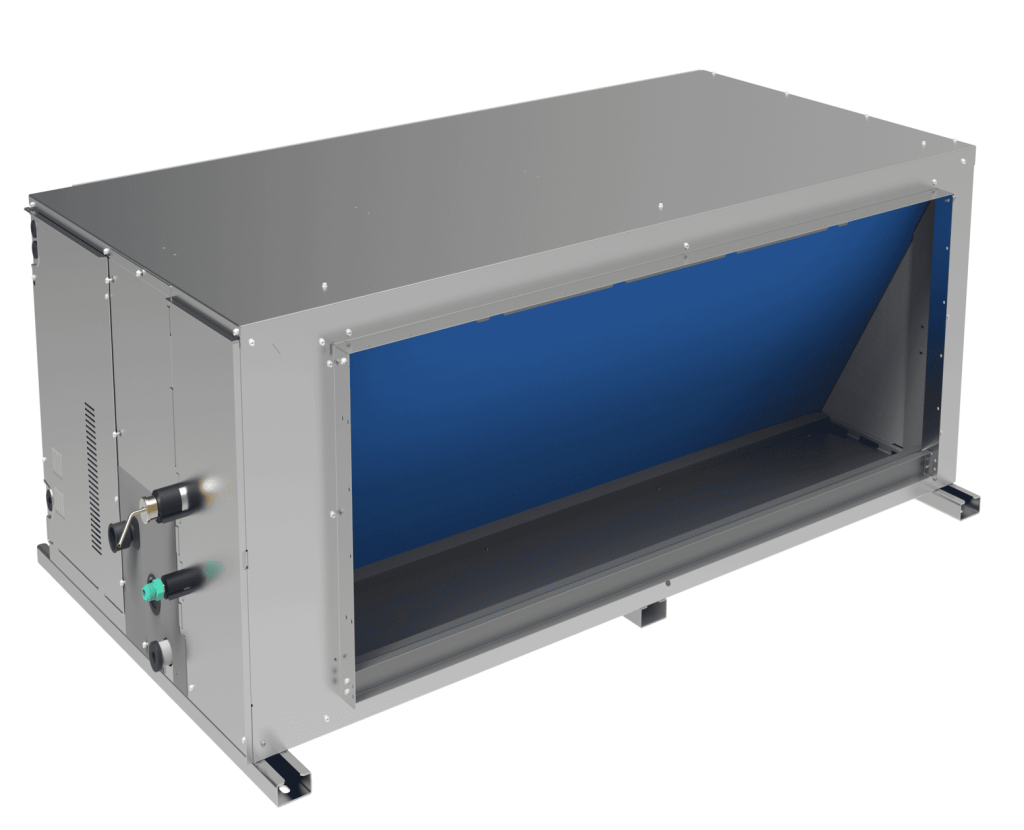

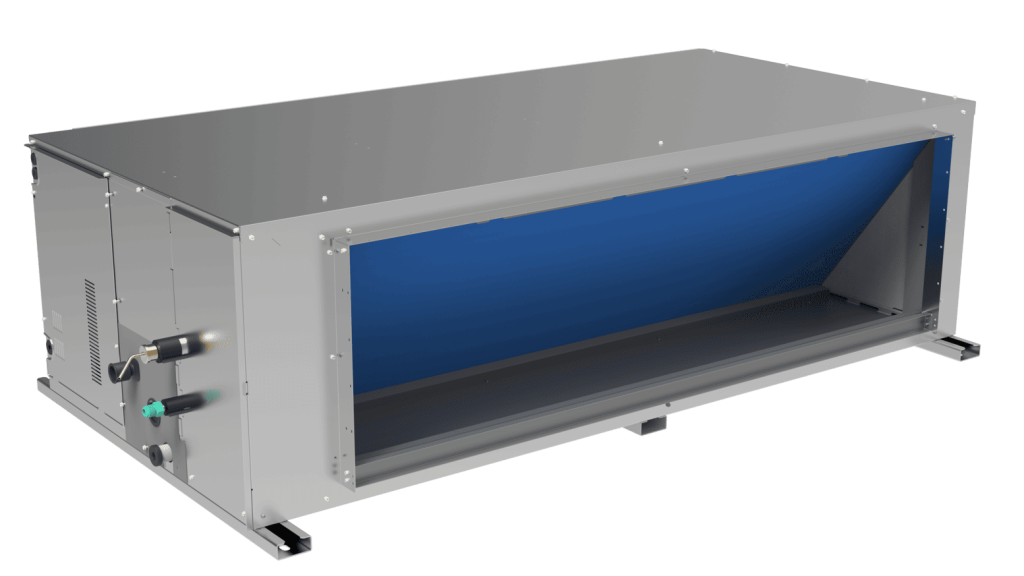

Канальные высоконапорные блоки

Внутренние блоки также оснащены DC-инверторным вентилятором. Система управления дает возможность выбрать один из двух вариантов:

• стабильный расход воздуха, при этом ESP изменяется вследствие загрязнения фильтра;
• постоянное ESP (150 Па), однако ограничивается скорость вентилятора, но не нарушается баланс воздухораспределения в системе. В этом случае скорость вентилятора и энергопотребление не превышают значение уставки.

Скорость вентилятора изменяется бесступенчато. КПД электропривода постоянного тока на 45% превышает соответствующий показатель АС-двигателя. Благодаря этому также достигается существенная экономия электроэнергии.

Устройства управления

В стандартной комплектации канальные высоконапорные сплит-системы Quantum поставляются вместе с проводным пультом. Стандартный беспроводной пульт ДУ с держателем можно приобрести за дополнительную плату.

Также опциональным является подключение к центральному пульту с дисплеем 10,1 дюйма либо к системе диспетчеризации (BMS). К одному такому пульту можно подключить до 8 наружных блоков. Для работы с BMS и автоматического регулирования всей климатической системы здания требуется приобрести шлюз Modbus, Lonworks или BACnet.
