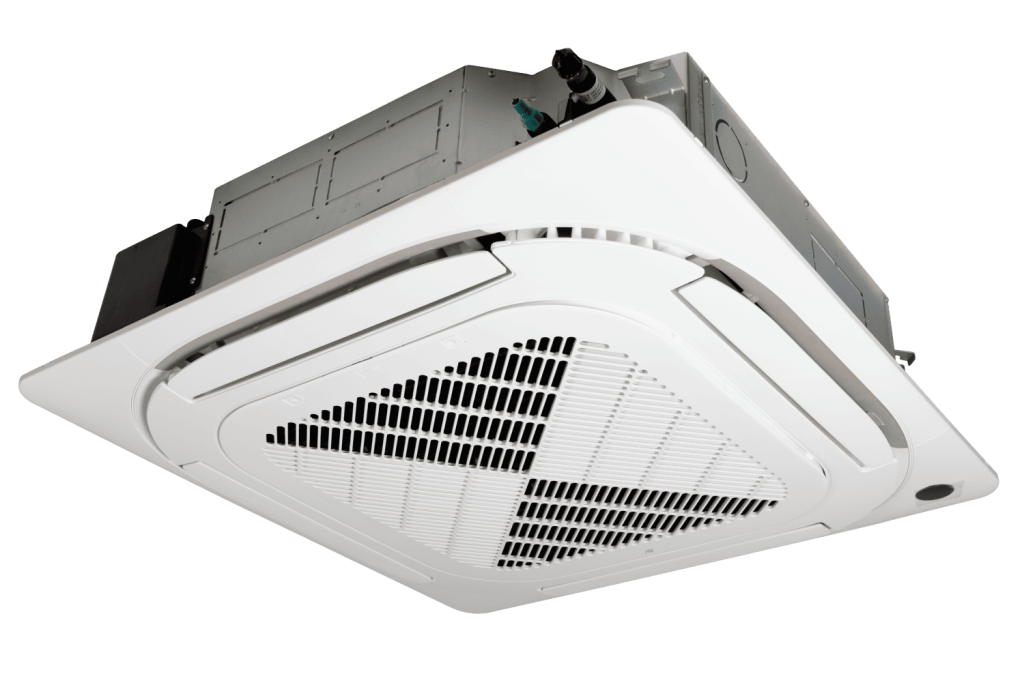

Полноразмерные кассетные сплит-системы On/Off, равно как и их компактные аналоги, являются идеальным полупромышленным HVAC-оборудованием, предназначенным для создания и поддержания оптимального микроклимата в помещениях большой площади, а также в местах большого скопления людей: гипер- и супермаркетах, магазинах шаговой доступности, административных зданиях, спортивных сооружениях, заведениях общественного питания и др. Производительность устройств варьируется от 24 до 60 kBTU. Такая выходная мощность позволяет гарантированно «дожимать» температуру в просторных помещениях площадью до 160 м2, в которых размещается множество компьютеров, принтеров и т.п., присутствует значительное количество людей или есть панорамное остекление, создающее парниковый эффект.

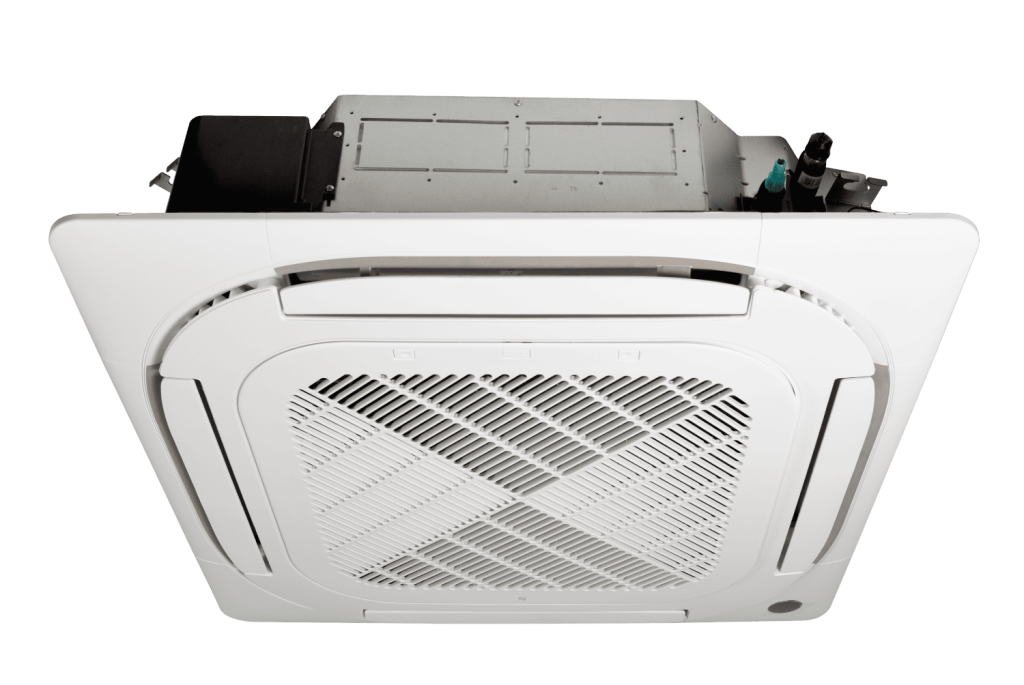

Впрочем, значительная холодо- и теплопроизводительность внутренних блоков была бесполезной без эффективной циркуляции воздушных потоков. Инженеры MDV реализовали ее с помощью круглопоточной панели T-MBQ4-04BD. Она обеспечивает подачу воздуха одновременно в восьми направлениях, иными словами, на 360 градусов. Это позволяет избежать застойных зон, а также сквозняков и прямого обдува находящихся в помещении людей.
Несмотря на кажущуюся простоту старт-стопной технологии, полноразмерные кассетные сплит-системы On/Off имеют серьезный потенциал для интеграции в инженерные системы здания. Прежде всего это касается подготовленных в корпусе внутреннего блока технологических отверстий для подключения дополнительных воздуховодов. Данная опция позволяет организовать подмес свежего воздуха — до 10% от общего объема. Следует помнить, что приточные воздушные массы должны быть предварительно обработаны. Кроме того, кондиционеры позволяют перебросить часть обработанного воздуха в смежные помещения. А значит, приобретать для них климатическое оборудование не требуется.
Второй важный аспект — встроенная дренажная система. Она позволяет отводить конденсат на высоту до 1,0 метра. Это дает монтажникам свободу в прокладке трасс, позволяя отводить дренаж не самотеком, а принудительно, что может быть критично при сложной планировке потолка.

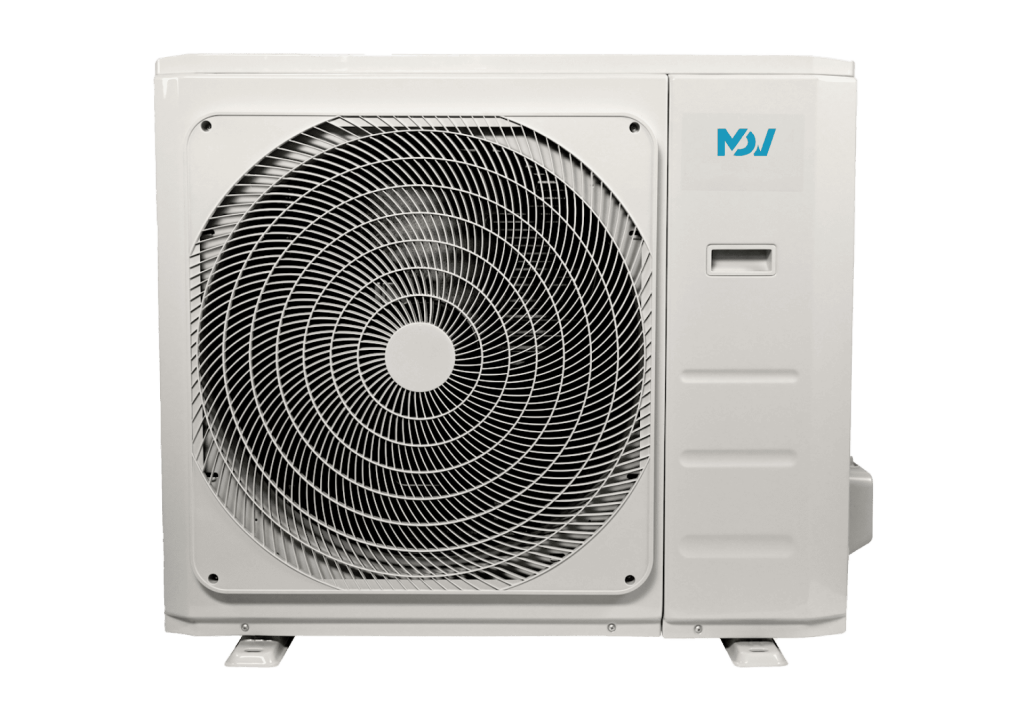

Полноразмерные кассетные сплит-системы On/Off поставляются с наружными блоками двух линеек:
Предустановленный низкотемпературный комплект позволяет эксплуатировать наружные блоки серии MDOU при температуре окружающей среды до -25 °C, MDOU3 — до -15 °C. С другой стороны, последние отличаются чуть более высокой холодо- и теплопроизводительностью. Во избежание ошибок при оформлении заказа обязательно уточняйте, при какой температуре (-15 или -25 °С) способен работать кондиционер в режиме охлаждения.
Наружные блоки независимо от серии укомплектованы высокопроизводительными ротационными компрессорами GMCC. В качестве хладагента используется озонобезопасный фреон R410A, разрешенный всеми основными международными институтами.

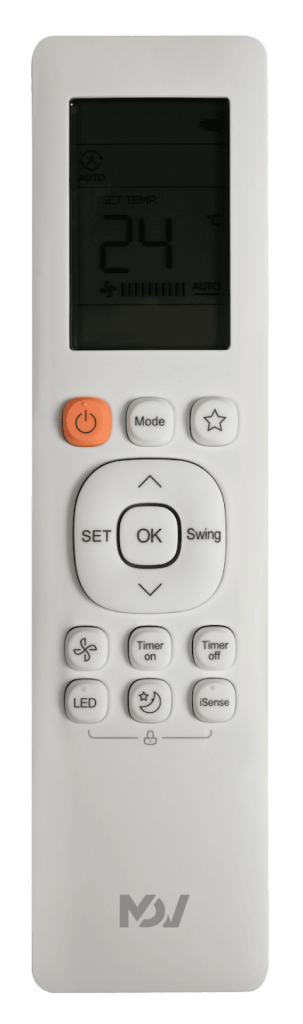

Полноразмерные кассетные сплит-системы On/Off комплектуются беспроводным пультом дистанционного управления. Проводной пульт и Wi-Fi модуль являются опциональными. Кроме того, устройства могут подключаться к центральному пульту либо системе диспетчеризации (BMS). С помощью них в единую сеть можно объединить до 64 внутренних блоков. В случае с BMS требуется приобрести опциональный шлюз протокола BACnet, Modbus или Lonworks. Такие системы являются незаменимыми для супермаркетов или крупных бизнес-центров, где требуется централизованное управление климатом.

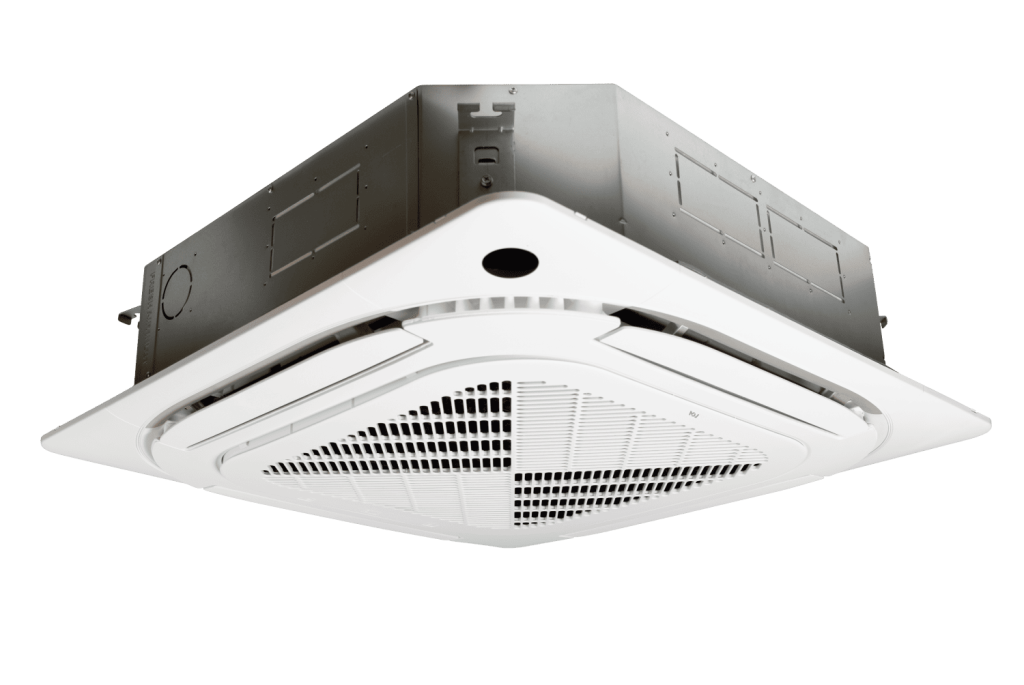

Не обошли стороной разработчики и вопросы безопасности. Система самодиагностики на базе микроконтроллера постоянно мониторит текущее состояние полупромышленного кондиционера. При обнаружении утечки хладагента или нештатного режима работы срабатывает автоматическая блокировка и на дисплей выводится код ошибки. Помимо того, на плате управления присутствуют контакты для:
Полноразмерные кассетные сплит-системы On/Off — это высокая производительность и проверенная годами надежность. Они способны адаптироваться под любую архитектуру здания, исправно работать в условиях сильных морозов и безотказно справляться с пиковыми нагрузками даже в самые жаркие дни.
Здоровье и комфорт✅ Стандартный противопылевой фильтр |
Функциональность✅ Температурная компенсация |
Эффективность✅ Хладагент R410A Надежность✅ Компрессоры GMCC |
Компактные кассетные блоки подают воздух в четырех направлениях одновременно, то есть фактически на 360°. В результате в просторном помещении обеспечивается быстрое и равномерное охлаждение либо обогрев. При этом слепые зоны, лишенные притока воздуха, отсутствуют.
Выбивное отверстие в корпусе внутреннего блока позволяет организовать приток свежих воздушных масс через дополнительный воздуховод. Приточный воздух (его доля не превышает 10% от общего расхода) должен быть предварительно обработан.
Предусмотрена возможность подключения дополнительных воздуховодов. Это позволяет подавать обработанный воздух в смежные помещения небольшой площади.
Кондиционер автоматически учитывает разницу температур в нижнем (в зоне нахождения человека) и верхнем (на уровне внутреннего блока) ярусах помещения. Температура, заданная с пульта управления, поддерживается именно в зоне нахождения человека.
После активации данной функции кондиционер отслеживает температуру в помещении с помощью датчика в пульте ДУ. Положив пульт рядом с собой, пользователь обеспечит заданный микроклимат в зоне своего нахождения.
Благодаря функции «Любимый режим» пользователь может сохранить наиболее часто используемые настройки кондиционера и в дальнейшем активировать их нажатием всего одной кнопкой на пульте ДУ.
Скорость вращения вентилятора автоматически увеличивается по мере повышения температуры испарителя. Это позволяет избежать подачи холодного воздуха в начале работы кондиционера. Как следствие, находящиеся в помещении люди будут чувствовать себя максимально комфортно.
С помощью установленных в кондиционере контактов можно организовать систему дистанционного включения/выключения. Также возможно подключение к системам охранно-пожарной сигнализации и вывод сигнала об аварии кондиционера.
Внутренние блоки оснащены разъемом для прямого подключения к центральному пульту или шлюзам систем диспетчеризации. Построение системы диспетчеризации возможно с использованием шлюзов, работающих по протоколам BACnet, Lonworks или Modbus.
Установленный на заводе-изготовителе низкотемпературный комплект расширяет диапазон рабочих температур в режиме охлаждения до -15 °C (наружные блоки MDOU3) или до до -25 °C (MDOU). В случае оснащения опциональным зимним комплектом возможна работа на холод при температуре до -40 °С. Холодопроизводительность кондиционера при температуре от +15 до +5 °C остается на заявленном производителем уровне.
| Внутренний блок | MDCF-24HRN1 | MDCF-36HRN1 | MDCF2-36HRN1 | MDCF-48HRN1 | MDCF2-60HRN1 | |||
| Панель | T-MBQ4-04B | |||||||
| Наружный блок | MDOU3-24HN1(-L) | MDOU-36HN1-L | MDOU3-36HN1-L | MDOU-48HN1-L | MDOU3-60HN1-L | |||
| Номинальная холодопроизводительность | кВт | 7.03 | 10.55 | 10.55 | 14.07 | 16.12 | ||
| Номинальная теплопроизводительность | кВт | 7.62 | 11.14 | 12.40 | 15.24 | 18.32 | ||
| Электропитание | В/Гц/Ф | 220–240/50/1 | 380–415/50/3 | |||||
| Охлаждение | Номинальная потребляемая мощность | кВт | 2.50 | 3.29 | 3.51 | 5.19 | 6.18 | |
| Номинальный потребляемый ток | А | 12.6 | 6.5 | 7.4 | 9.2 | 11 | ||
| EER | 2.81 | 3.31 | 3.01 | 2.71 | 2.61 | |||
| Обогрев | Номинальная потребляемая мощность | кВт | 2.11 | 3.09 | 3.43 | 4.76 | 5.37 | |
| Номинальный потребляемый ток | А | 9.60 | 6.5 | 7.1 | 8.5 | 10.2 | ||
| COP | 3.21 | 3.61 | 3.61 | 3.20 | 3.41 | |||
| Максимальная потребляемая мощность | кВт | 3.70 | 4.25 | 4.60 | 6.30 | 7.50 | ||
| Максимальный потребляемый ток | А | 18 | 7 | 9 | 11 | 12.6 | ||
| Пусковой ток | А | 54.9 | 36 | 36.1 | 66 | 73 | ||
| Подключение электропитания | к наружному блоку | |||||||
| Кабель питания | мм2 | 3×2.5 мм2 | 5×4.0 мм2 | |||||
| Межблочный кабель | мм2 | 6×1.5 + 2×1.5 мм2 | 6×1.5 мм2 | |||||
| Расход воздуха внутреннего блока | м3/ч | 1300–820 | 1960–1400 | 1915–1620 | 1980–1520 | |||
| Уровень шума внутреннего блока | дБ(А) | 45.5/40/37.5 | 52/48/45 | 53/49/45 | 54/52/50 | 51.5/48.5/45 | ||
| Расход воздуха наружного блока | м3/ч | 3650 | 3800 | 6000 | 6500 | |||
| Уровень шума наружного блока | дБ(А) | 60 | 62.5 | 63 | 62 | 64.5 | ||
| Высота подъема встроенной дренажной помпы | мм | 1000 | ||||||
| Диаметр дренажной трубки | мм | 25 | ||||||
| Тип компрессора | ротационный | |||||||
| Бренд компрессора | GMCC | |||||||
| Максимальная длина трубопровода | м | 25 | 30 | 30 | 50 | 50 | ||
| Максимальный перепад высот | м | 15 | 20 | 20 | 30 | 30 | ||
| Хладагент | Тип | R410A | ||||||
| Объем заправки на заводе | кг | 1.8 | 2.85 | 2.6 | 3.3 | 2.85 | ||
| Дозаправка (при длине трубопровода более 5 м) | г/м | 30 | ||||||
| Диаметр труб | Жидкостная | мм (дюйм) | 9.52 (3/8) | |||||
| Газовая | мм (дюйм) | 15.9 (5/8) | 19.05 (3/4) | 15.9 (5/8) | 19.05 (3/4) | |||
| Рабочий диапазон наружных температур | Охлаждение | °C | -15(-40*)~43 | -25(-40*)~43 | -15(-40*)~43 | -25(-40*)~43 | -15 (-40**)~43 | |
| Обогрев | °C | -7~24 | ||||||
| Габариты кондиционера | Внутренний блок (Ш×В×Г) | мм | 830×205×830 | 830×245×830 | 830×287×830 | |||
| Панель (Ш×В×Г) | мм | 950×55×950 | ||||||
| Наружный блок (Ш×В×Г) | мм | 890×673×342 | 946×810×410 | 900×1170×350 | 980×975×415 | |||
| Габариты упаковки | Внутренний блок (Ш×В×Г) | мм | 910×250×910 | 910×290×910 | 910×300×910 | 910×290×910 | 910×330×910 | |
| Панель (Ш×В×Г) | мм | 1035×90×1035 | ||||||
| Наружный блок (Ш×В×Г) | мм | 995×740×398 | 1090×875×500 | 1032×1307×443 | 1145×1080×500 | |||
| Вес нетто | Внутренний блок | кг | 22.2 | 26.1 | 25.5 | 28.3 | 27.3 | |
| Панель | кг | 6 | ||||||
| Наружный блок | кг | 53.9 | 74.4 | 68.1 | 98.6 | 89.1 | ||
| Вес брутто | Внутренний блок | кг | 26.2 | 30.4 | 30 | 32.7 | 31.8 | |
| Панель | кг | 9 | ||||||
| Наружный блок | кг | 57 | 78.9 | 72.8 | 109.3 | 103.3 | ||
| Гарантия | 3 года | |||||||
Примечание:
* Эксплуатация сплит-системы в режиме охлаждения при температуре окружающей среды до -40 °С доступна при установке зимнего комплекта (опция).
** Оформляя заказ, обязательно уточняйте, при какой температуре наружного воздуха (-15 или -25 °С) способен работать кондиционер в режиме охлаждения.
