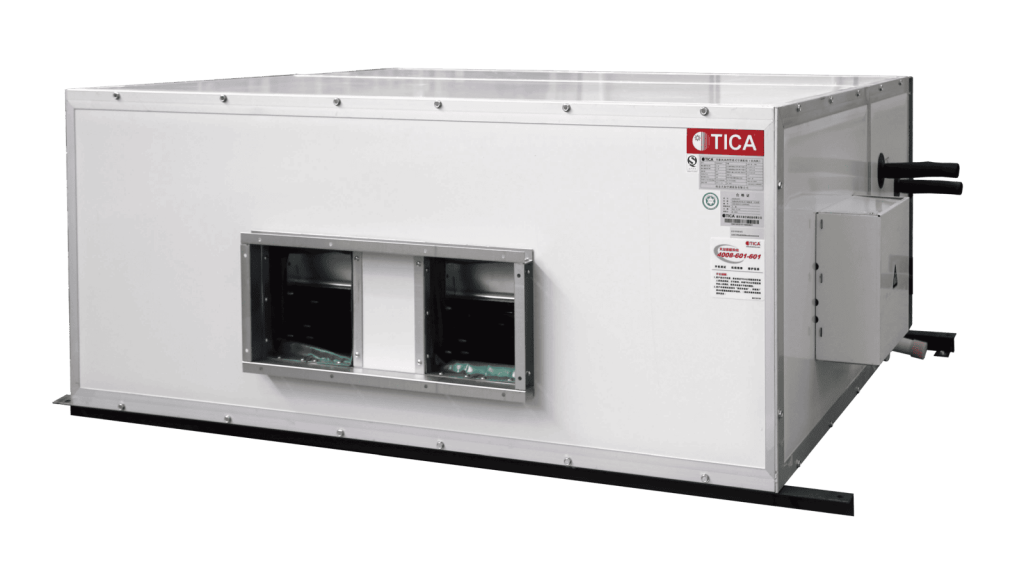

Канальные высоконапорные блоки большой мощности

Канальные высоконапорные блоки большой мощности — самые производительные внутренние блоки, предназначенные для эксплуатации в составе VRF-систем. Данные кондиционеры позволяют обслуживать одно или несколько помещений совокупной площадью от 200 до 600 м². Причем планировка таких объектов может быть любой, даже самой сложной. Благодаря разветвленной сети воздуховодов, подсоединяемых к внутреннему блоку, в каждой зоне можно создать и поддерживать одинаковый микроклимат без перепад температур. Устройства будут поддерживать не только температуру, но и одинаковую влажность воздуха, а также концентрацию кислорода на объекте. Это достигается за счет частичного подмеса свежего воздуха. Данный показатель составляет 10—30% от общего расхода рециркулирующего воздуха, что соответствует санитарным нормам.

Фактически канальные высоконапорные блоки большой мощности представляют собой приточные вентиляционные установки. За одним исключением: они оборудованы не водяным, а фреоновым теплообменником. В остальном устройства схожи. Это касается как назначения и схемы работы, так и технических характеристик и даже габаритов.

Канальные высоконапорные блоки большой мощности, выпускаемые корпорацией TICA Group и поставляемые в Республику Беларусь компанией «Биоконд», включают 9 моделей производительностью от 20 до 61,5 кВт. Они способны нагнетать воздух в помещения со статическим давлением ESP от 100 до 300 Па. Данный показатель зависит от модели и типоразмера кондиционера и выбирается заказчиком исходя из требований проекта:

Канальные высоконапорные блоки большой мощности эксплуатируются главным образом на коммерческих и промышленных объектах — торгово-развлекательных комплексах, бизнес-центрах, супер- и гипермаркетах, производственных цехах, складах сырья и готовой продукции. Нередко их используют для кондиционирования воздуха в культурно-спортивных учреждениях — кинотеатрах, спортзалах, фитнес-центрах.

Канальные высоконапорные блоки большой мощности: конструкция

Каждый кондиционер оснащен двумя крупными центробежными вентиляторами с загнутыми вперед лопатками. Они подключены напрямую или посредством ременной передачи к трехфазному асинхронному двигателю, соответствующему классу энергоэффективности IE2. Благодаря данным вентиляторам осуществляется забор загрязненного и подача обработанного воздуха в разветвленные воздуховоды. Внешнее статическое давление поддерживается на заданном пользователем уровне.

По усмотрению владельца к рециркуляционному воздуховоду подсоединяется дополнительный воздуховод, осуществляющий приток свежего воздуха с улицы. Его объем, как правило, не превышает 10—15% от общего расхода воздуха. В таком случае воздушные потоки будут перемешиваться и насыщаться кислородом. Кроме того, их температура и влажность будут постепенно выравниваться. Общий воздушный поток пропускается через фильтр грубой очистки (в стандартной комплектации) или кастомизированную систему фильтрации (опция). Последняя представляет собой комбинированный фильтр, состоящий из фотокаталитического, угольного и антибактериального слоев.

Теплообменник внутреннего блока состоит из трех или четырех рядов медных трубок с алюминиевым оребрением. Трубки имеют накатку — внутренние насечки трапецеидальной формы, увеличивающие площадь теплопередачи и благодаря этому повышающие ее эффективность. Ламели оребрения с обеих сторон покрыты антикоррозийным составом и гидрофильным полимером по технологии Blue Fin. Они эффективно защищают теплообменник от ржавчины и ускоряют стекание конденсата в дренажный поддон.

Встроенное дросселирующее устройство — электронный расширительный клапан — имеет 480 шагов регулирования. Его сечение изменяется с помощью шагового электродвигателя, потребляющего незначительное количество электроэнергии. Конструкция клапана предотвращает пропуск шагов. Как следствие, в теплообменник впрыскивается ровно столько хладагента, сколько требуется для его эффективного испарения.

Канальные высоконапорные блоки большой мощности: корпус

Поскольку канальные высоконапорные блоки большой мощности способны подавать до 10 тыс. м³ воздуха в час, они снабжаются усиленным корпусом. Он состоит из алюминиевой рамы с ребрами жесткости и металлических пластин, изготовленных из алюминиевого сплава и во избежание коррозии окрашенных порошковой краской. Металлические пластины образуют стенки, пространство между пластинами заполнено теплозвукоизоляционным материалом — вспененным полиуретаном плотностью 50 кг/м³ (стандарт) или минеральной ватой плотностью 90 кг/м³ (опция). Запатентованное корпорацией TICA Group лабиринтное уплотнение — шиповое соединение панелей — предотвращает утечку воздуха. Ее объем не превышает 0,029% от номинального расхода воздуха, что соответствует наивысшему классу L1 европейского стандарта EN 1886.

Внешние и внутренние металлические элементы отделяются друг от друга уплотнительными лентами и резиновыми термовставками. Благодаря этому конструкторам TICA удалось предотвратить появление низкотемпературных мостов и образование конденсата на наружных поверхностях кондиционера.

Управление

Опционально канальные высоконапорные блоки большой мощности комплектуются проводными пультами ДУ. Групповое управление кондиционерами, входящими в одну VRF-систему, осуществляется после подключения к центральному пульту. По желанию заказчика они могут быть интегрированы в систему диспетчеризации (BMS). Для этого требуется приобрести дополнительный шлюз, осуществляющий передачу данных по протоколу Modbus (стандарт), BACnet или LonWorks.
