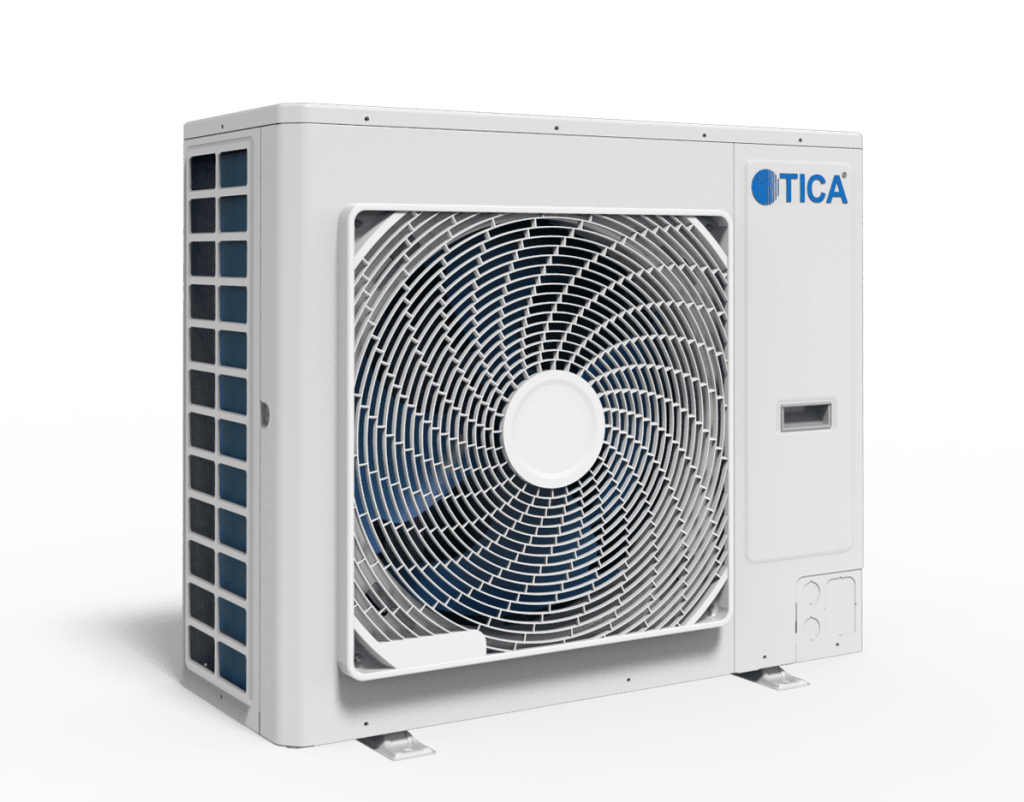

Наружные блоки мини VRF-систем TICA — это универсальные агрегаты, к которым можно подключить любые из 13 разновидностей внутренних блоков выходной мощностью от 1,5 до 16 кВт. Их совокупное количество может достигать 11. При этом внутренние блоки могут быть абсолютно разными — никаких ограничений нет. Их совокупная выходная мощность может составлять 50—130% от номинальной производительности наружного блока. Однако общая мощность одновременно работающих внутренних блоков не должна превышать 100% от его номинала.
Помимо того, наружные блоки мини VRF-систем TICA позволяют подключать соединительные комплекты AHU KIT. Они выступают в роли промежуточного звена между наружным блоком и фреоновым испарителем вентиляционной установки. Данные комплекты регулируют расход хладагента, впрыскиваемого в испаритель в зависимости от тепловой нагрузки. Фактически они выступают в роли внутренних блоков и подключаются параллельно с ними.

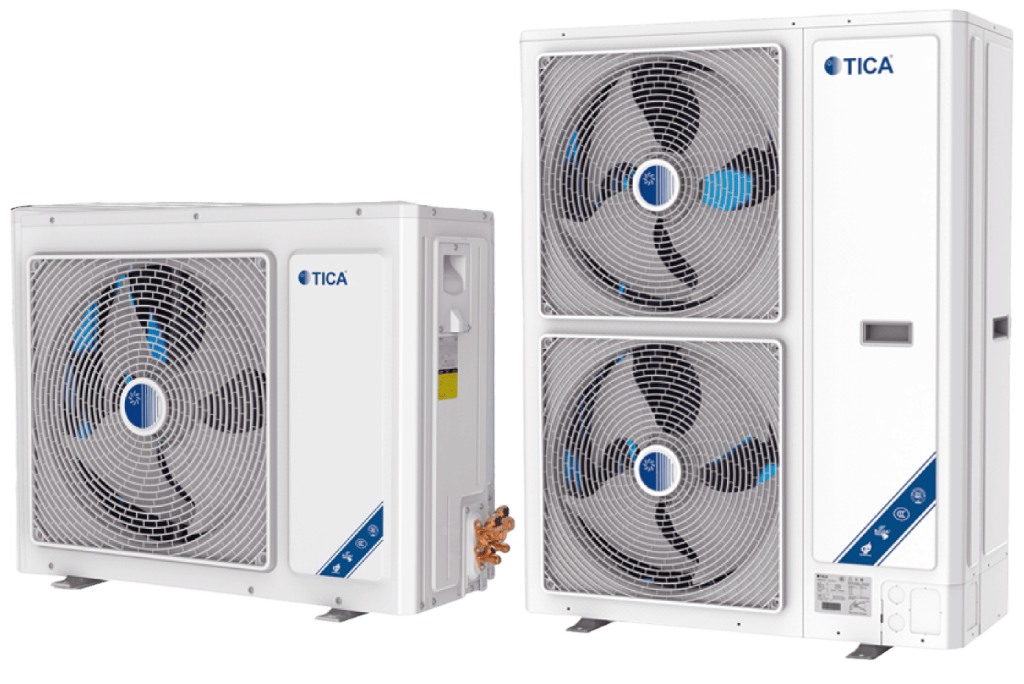

Модельный ряд мини VRF-систем 4-го поколения, выпускаемых компанией TICA, включает 10 моделей производительностью 8,0—22,4 кВт. Они имеют полностью инверторную конструкцию. Это означает, что и двухроторный компрессор, полностью адаптированный к работе с хладагентом R410A, и 1—2 осевых вентилятора оснащены DC-электроприводами. Как следствие, их выходная мощность изменяется в точном соответствии с тепловой нагрузкой. В результате значительно возрастает энергоэффективность электроприбора и его надежность.
Для охлаждения инвертора применяется алюминиевая пластина-радиатор (запатентованная технология Micro-HEX). Она отводит тепло в окружающую среду. Чтобы повысить эффективность теплопередачи, к пластине по медной трубке подводится хладагент. Он отбирает часть тепла, закипает и всасывается компрессором.
Двухроторный компрессор, выпускаемый Mitsubishi Electric, включает множество технологий, запатентованных всемирно известной японской корпорацией. В частности, его вал утолщен, что гарантирует высокую надежность и износостойкость. В качестве постоянного магнита используется редкоземельный металл неодим, отличающийся высокой коэрцитивной силой. Как следствие, он обладает уникальной устойчивостью к размагничиванию. Создавая мощное магнитное поле, неодим обеспечивает повышенную скорость вращения вала при минимуме энергозатрат.
В качестве дросселирующих устройств применяются электронные терморегулирующие вентили. Они имеют однополюсные электроприводы с 480 шагами регулирования. Конструкция ТРВ предотвращает пропуск шагов. В результате объем впрыскиваемого в холодильный контур фреона R410A точно соответствует тепловой нагрузке.
Медно-алюминиевый конденсатор имеет стандартную конструкцию. Внутренние поверхности медных трубок снабжены внутренними насечками. Благодаря им увеличивается площадь теплопередачи и повышается ее энергоэффективность. Пластины алюминиевого оребрения с обеих сторон покрыты гидрофильным полимером по технологии Blue Fin. Он предотвращает коррозию металла и облегчает стекание капель конденсата с оребрения. В результате с него смываются пыль и грязь, а эффективность теплопередачи сохраняется на заявленном производителем уровне.

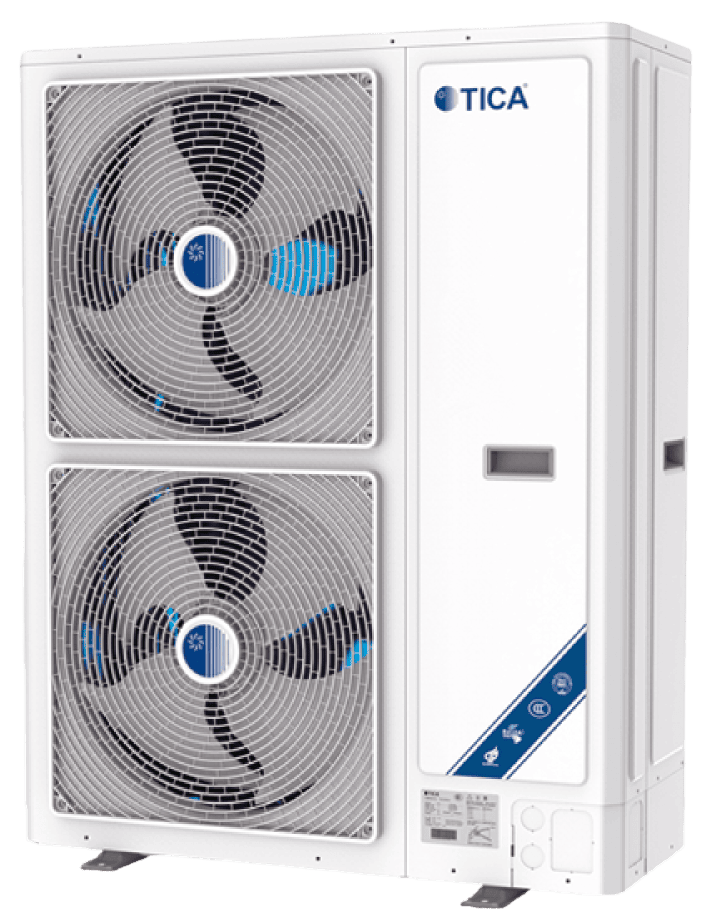

В зависимости от модели наружные блоки мини VRF-систем TICA комплектуются одним или двумя осевыми вентиляторами с DC-приводами. Они имеют большой диаметр и вращаются на скорости до 900 об/мин. Скорость регулируется интеллектуальной системой управления исходя из тепловой нагрузки. Если дополнительное охлаждение конденсатора не требуется, вентилятор (-ы) отключается.
Наружные блоки мини VRF-систем TICA допускается эксплуатировать при температуре наружного воздуха:
Конструкция✅ Полностью DC-инверторная конструкция |
Эффективность✅ Хладагент R410A Надежность✅ Двухроторные компрессоры Mitsubishi |
Наружные блоки мини VRF-систем TICA оснащены DC-инверторными двухроторными компрессорами и осевыми вентиляторами. Они обеспечивают оптимальный баланс между производительностью кондиционера и тепловой нагрузкой на него.
К наружному агрегату можно подключить любые из 13 видов внутренних блоков, а также соединительные комплекты приточных установок AHU KIT. Устройства могут иметь одинаковую или разную производительность. На работу всей мини VRF-системы это никак не повлияет. Совокупная выходная мощность внутренних блоков и AHU KIT должна находиться в пределах от 50 до 130%, одновременно работающих — не более 100% от номинальной производительности наружного блока.
| Модель | TIMS080 CSREC |
TIMS100 CSREC |
TIMS112 CSREC |
TIMS125 CSREC |
TIMS140 CSREC |
TIMS160 CSREC |
TIMS180 CSTEC |
TIMS180 CSREA |
TIMS200 CSREA |
TIMS224 CSREA |
||
| Электропитание | 1~, 220—240 В 50 Гц | 3~, 380—415 50 Гц | ||||||||||
| Охлаждение | производительность | кВт | 8 | 10 | 11,2 | 12,5 | 14 | 15,5 | 18 | 18 | 20 | 22,4 |
| потребляемая мощность | кВт | 2,19 | 2,55 | 2,92 | 3,45 | 3,76 | 4,8 | 4,8 | 6,05 | 6,18 | 6,66 | |
| EER | 3,7 | 3,9 | 3,8 | 3,6 | 3,7 | 3,2 | 3,75 | 3,0 | 3,2 | 3,4 | ||
| Обогрев | производительность | кВт | 9 | 11,5 | 12,5 | 13,5 | 16 | 17 | 20 | 20,0 | 22 | 25 |
| потребляемая мощность | кВт | 2,15 | 2,6 | 3,01 | 3,46 | 3,87 | 4,65 | 4,6 | 5,75 | 5,81 | 6,36 | |
| COP | 4,2 | 4,4 | 4,2 | 3,9 | 4,1 | 3,7 | 4,35 | 3,5 | 3,8 | 3,9 | ||
| Совокупная производительность внутренних блоков | % | 50—130 | ||||||||||
| Компрессор | тип | DC-инверторный двухроторный | ||||||||||
| марка | Mitsubishi | |||||||||||
| количество | шт. | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| Вентилятор | тип | DC | ||||||||||
| количество | шт. | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | |
| Расход воздуха | м3/ч | 3300 | 4800 | 5400 | 5400 | 6000 | 6000 | 6600 | 8000 | 9000 | 9000 | |
| Уровень шума | дБ(А) | 53 | 54 | 55 | 55 | 56 | 56 | 57 | 59 | 59 | 58 | |
| Габариты устройства (Ш×Г×В) | мм | 865×310×700 | 980×390×840 | 980×390×1260 | ||||||||
| Габариты упаковки (Ш×Г×В) | мм | 1010×425×735 | 1026×472×863 | 1026×472×1287 | ||||||||
| Вес нетто | кг | 58 | 74 | 78 | 78 | 84 | 84 | 112 | 125 | 125 | 125 | |
| Вес брутто | кг | 68 | 85 | 89 | 89 | 95 | 95 | 123 | 136 | 136 | 136 | |
| Хладагент | тип | R410A | ||||||||||
| объем загрузки на заводе | кг | 2,15 | 2,65 | 3,3 | 3,3 | 3,8 | 3,8 | 4,0 | 5,6 | 5,6 | 5,6 | |
| Диаметр труб | жидкостная | мм | 9.52 (3/8) | |||||||||
| газовая | 15.88 (5/8) | 19.05 (3/4) | ||||||||||
| Максимальная длина трубы от наружного до внутреннего блока | м | 75 | ||||||||||
| Максимальная длина трубы от первого разветвителя до дальнего блока | м | 15 | ||||||||||
| Максимальный перепад высот | между наружным и внутренним блоками | м | 30 | |||||||||
| между внутренними блоками | 8 | |||||||||||
| Диапазон рабочих температур окружающей среды | охлаждение | °C | -5~54 | |||||||||
| обогрев | -25~27 | |||||||||||
