Модульные чиллеры On/Off

‹ ›

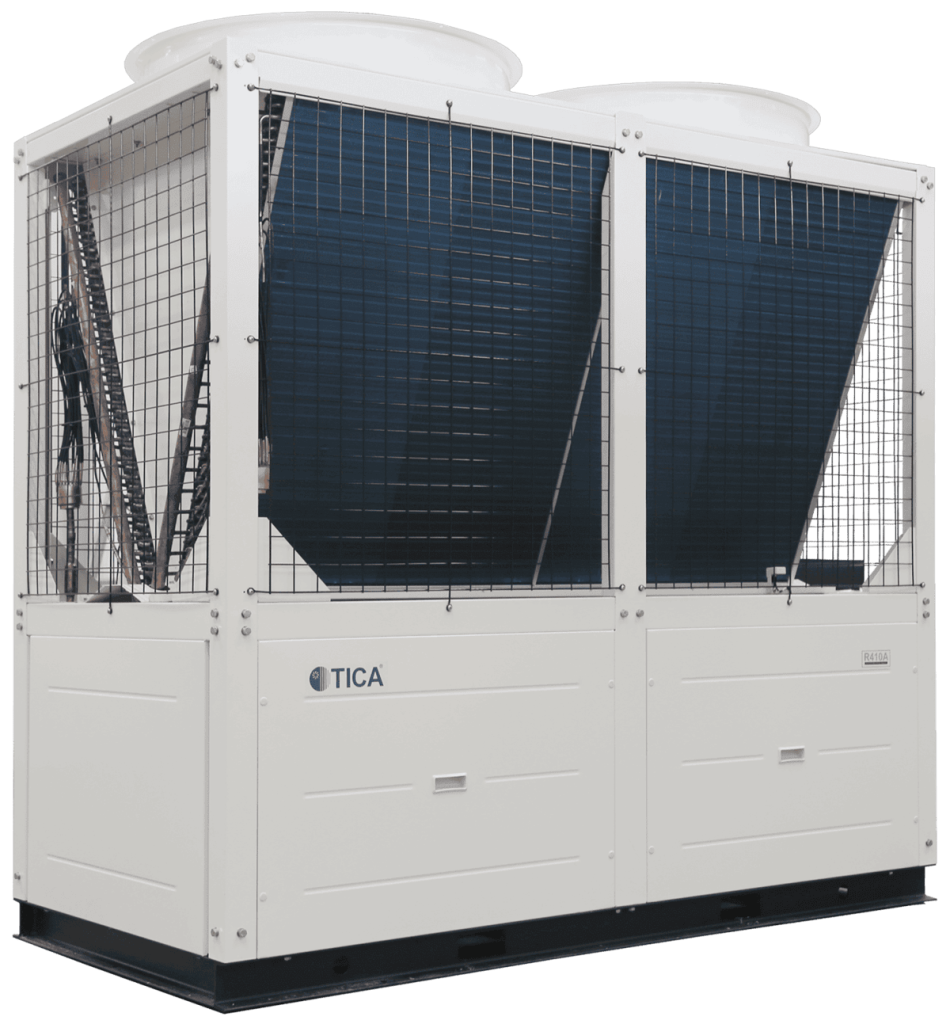

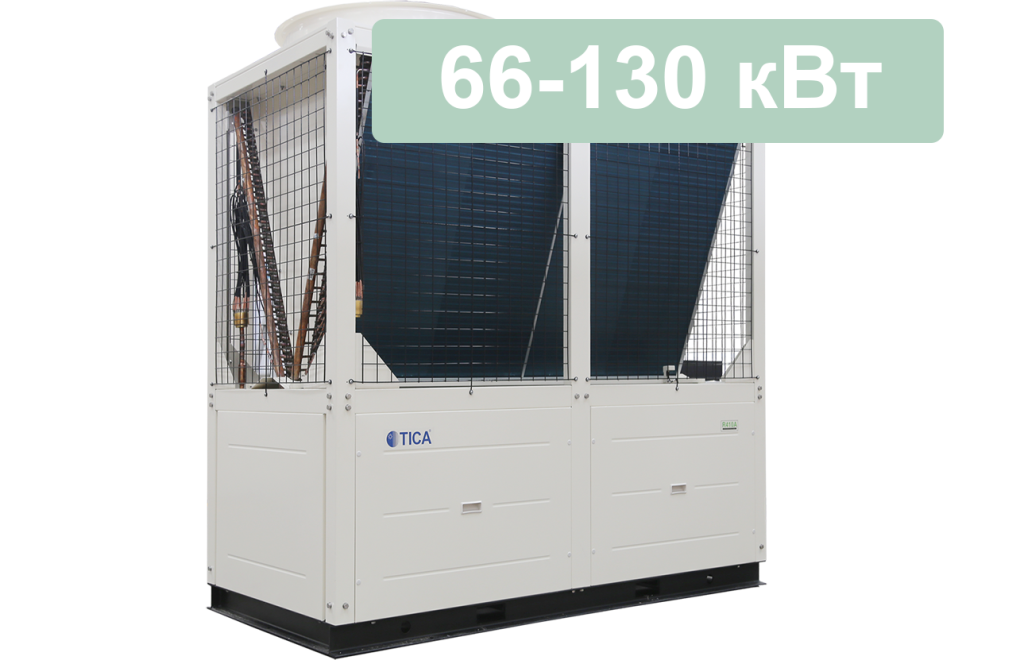

Стандартные модульные чиллеры On/Off производительностью 66 и 130 кВт, выпускаемые корпорацией TICA Group и поставляемые компанией «Биоконд», представлены двумя линейками:

• TCA-XC/YC — эксплуатируются только в режиме охлаждения (на это указывает индекс С в наименовании спецификации);
• TCA-XH/YH — работают как в режиме охлаждения, так и в режиме обогрева. Иными словами, данные модульные чиллеры On/Off могут выполнять функцию теплового насоса (индекс H).

Воздухоохлаждаемые чиллеры с фиксированной производительностью имеют модульную конструкцию. Как следствие, их можно использовать автономно или свободно компоновать в рамках одного гидравлического контура. Это означает, что устройства могут иметь одинаковую или разную выходную мощность и подключаться к одной водной магистрали наравне с инверторными чиллерами. В этом случае последние берут на себя роль ведущего модуля (Master). Максимальное количество чиллеров, подключаемых в один гидравлический контур, — 16. Благодаря этому общая производительность системы кондиционирования может варьироваться в диапазоне от 66 до 2080 кВт.

Любой модуль может быть назначен ведущим (Master). Он имеет высший приоритет, подключается к центральному (проводному) пульту и через него получает пользовательские команды. Шкаф автоматики ведущего чиллера регулирует работу ведомых агрегатов (Slave). При необходимости (например, в случае техобслуживания «мастера») пользователь может назначить ведущим другой чиллер, до этого выполнявший функцию ведомого. Теперь уже он получит высший приоритет и будет регулировать работу остальных устройств.

Данная функция позволяет легко заменять модульные чиллеры или резервировать их на случай форс-мажора или расширения системы кондиционирования в будущем. Также она дает возможность без ущерба для находящихся в обслуживаемых помещениях людей проводить сервисное обслуживание и ремонт отдельного модуля или его компрессора. В таких случаях тепловая нагрузка равномерно распределяется между всеми остальными работающими чиллерами или их компрессорами.

Модульные чиллеры On/Off: конструкция

Модульные чиллеры On/Off оснащены одним или двумя герметичными спиральными компрессорами с фиксированной производительностью, выпускаемыми Emerson Copeland (США). Американская компания является многолетним лидером на рынке силовых агрегатов такого типа. Как следствие, сомневаться в их качестве не приходится. Спиральные компрессоры отличаются высокой производительностью, довольно низким уровнем шума и вибраций, надежной и долговечной работой. Уникальная запатентованная конструкция агрегатов обеспечивает наиболее продолжительный срок эксплуатации среди всех аналогов.

В двухкомпрессорных чиллерах нагрузка между компрессорами распределяется как можно более равномерно. Это позволяет выровнять время наработки и продлить срок службы агрегатов. Интеллектуальная система управления сама определяет, какое количество компрессоров должно быть задействовано для нейтрализации тепловой нагрузки. Возможные варианты:

• 0% — все агрегаты отключены;
• 50% — работает только один из них;
• 100% — работают оба.

В качестве испарителя используется противоточный кожухотрубный теплообменник традиционной конструкции. Он снабжен спиральными перегородками, которые, с одной стороны, поддерживают медные трубки, по которым циркулирует фреон R410A, а с другой — обеспечивают активное перемешивание холодных и теплых слоев воды, повышая эффективность теплопередачи. Кожухотрубный испаритель отличается значительным расходом воды (по этому показателю он существенно превосходит пластинчатый). Кроме того, теплообменник нетребователен к качеству воды, а его гидравлическое сопротивление невелико.

Электронный расширительный клапан известного мирового производителя играет роль дросселирующего устройства. Он обеспечивает впрыск в испаритель точного количества хладагента, соответствующего тепловой нагрузке. Сечение ЭРК регулируется с помощью шагового двигателя, потребляющего малое количество электроэнергии. Конструкция клапана исключает пропуск шагов.

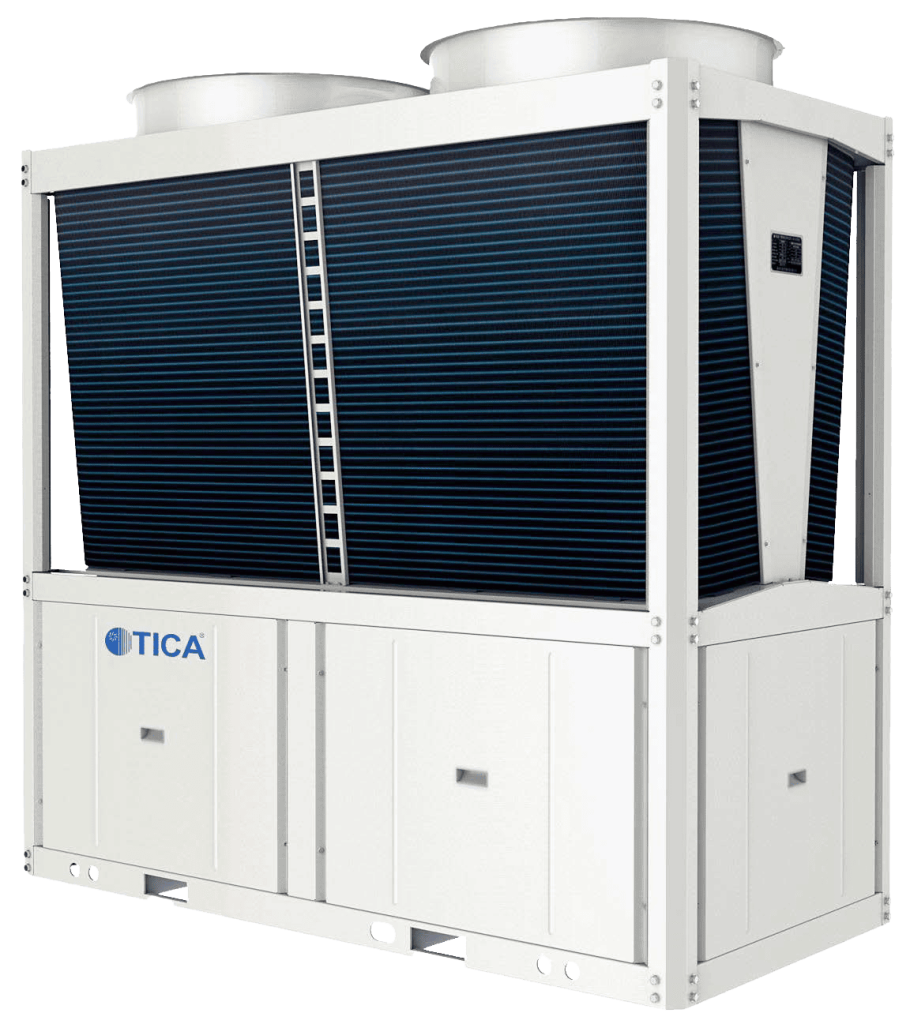

Стандартные модульные чиллеры On/Off поколения X оборудованы V-образным конденсатором, поколения Y — двойным С-образным. В первом случае теплопередача между фреоном и наружным воздухом осуществляется с двух сторон, во втором — со всех четырех. В результате площадь теплопередачи увеличилась на 45% по сравнению с теплообменником предыдущего поколения.

Модульные чиллеры On/Off с функцией теплового насоса дополнительно комплектуются 4-ходовым клапаном. Данный электромагнитный клапан изменяет направление движения газообразного фреона на противоположное. Благодаря этому воздушный конденсатор и испаритель меняются ролями, что позволяет не охлаждать, а нагревать воду в кожухотрубном теплообменнике.

Модульные чиллеры On/Off: интеллектуальная система управления

Интеллектуальная система управления реализована на базе микропроцессорного контроллера промышленного уровня, размещенного на плате управления. Он непрерывно анализирует тепловую нагрузку и осуществляет мониторинг иных параметров работы чиллера. В соответствии с управляющими сигналами микроконтроллера изменяется выходная мощность агрегата. Он же отвечает за запуск таких процедур, как размораживание. Интеллектуальная система управления самостоятельно определяет, когда нужно выполнить оттайку. Микропроцессор анализирует текущее состояние чиллера, температуру наружного воздуха, температуру хладагента и давление конденсации и, сравнивая их со значениями уставки, принимает решение запустить либо отложить процедуру размораживания. Также система управления определяет, какое количество газообразного хладагента следует направить в конденсатор, чтобы ускорить оттаивание теплообменника. Как показали наблюдения, благодаря этим мерам количество и длительность циклов размораживания уменьшаются в два раза. Как следствие, возрастает теплопроизводительность модульного чиллера с функцией теплового насоса.

На плате управления предусмотрен разъем RS-485. Он используется для подключения чиллера к центральному пульту, системе диспетчеризации (BMS), а также для удаленного мониторинга. Обмен данными осуществляется по протоколу Modbus RTU. Для этого за дополнительную плату приобретается соответствующий шлюз. Порт USB используется при проведении пусконаладочных работ и технического обслуживания, а также для обновления ПО.

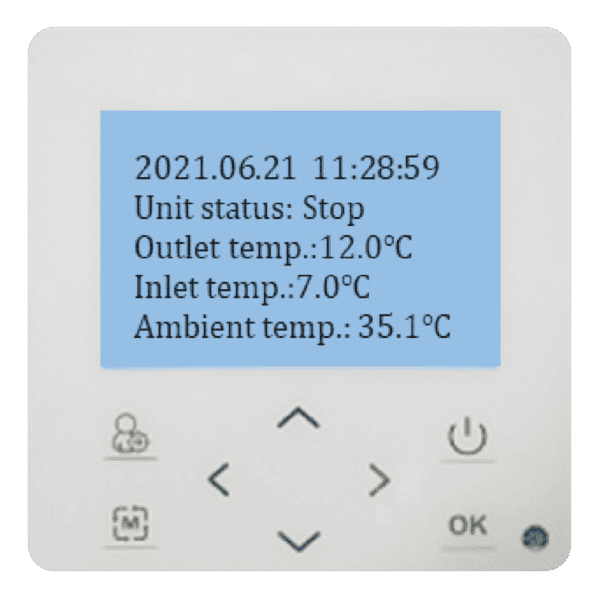

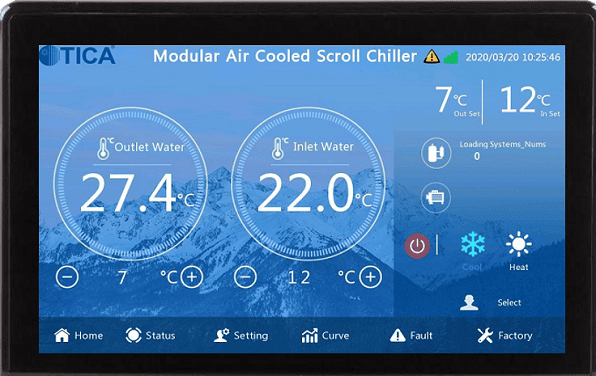

В качестве пульта ДУ используется опциональный проводной пульт или планшет OCPAD c 7-дюймовым LED-дисплеем.

Условия эксплуатации

Стандартные модульные чиллеры On/Off серии TCA-XH с функцией теплового насоса могут эксплуатироваться при температурах окружающей среды:

• охлаждение — от +5 до +48 °С;
• нагрев — от -15 до +48 °С.

Чиллер TCA401YH может работать при температурах наружного воздуха: в режиме охлаждения — от -10 до +48 °С, нагрева — от -18…+48 °С.

Диапазон рабочих температур модульных чиллеров, эксплуатируемых только в режиме охлаждения, таков:

• модели серии TCA-XC — от +5 до +48 °C;
• модели линейки TCA-YC — от -10 до +48 °C.

При необходимости вы всегда можете уточнить диапазон температур того или иного чиллера во вкладке «Технические характеристики» на данной странице или у персонального менеджера компании «Биоконд».
