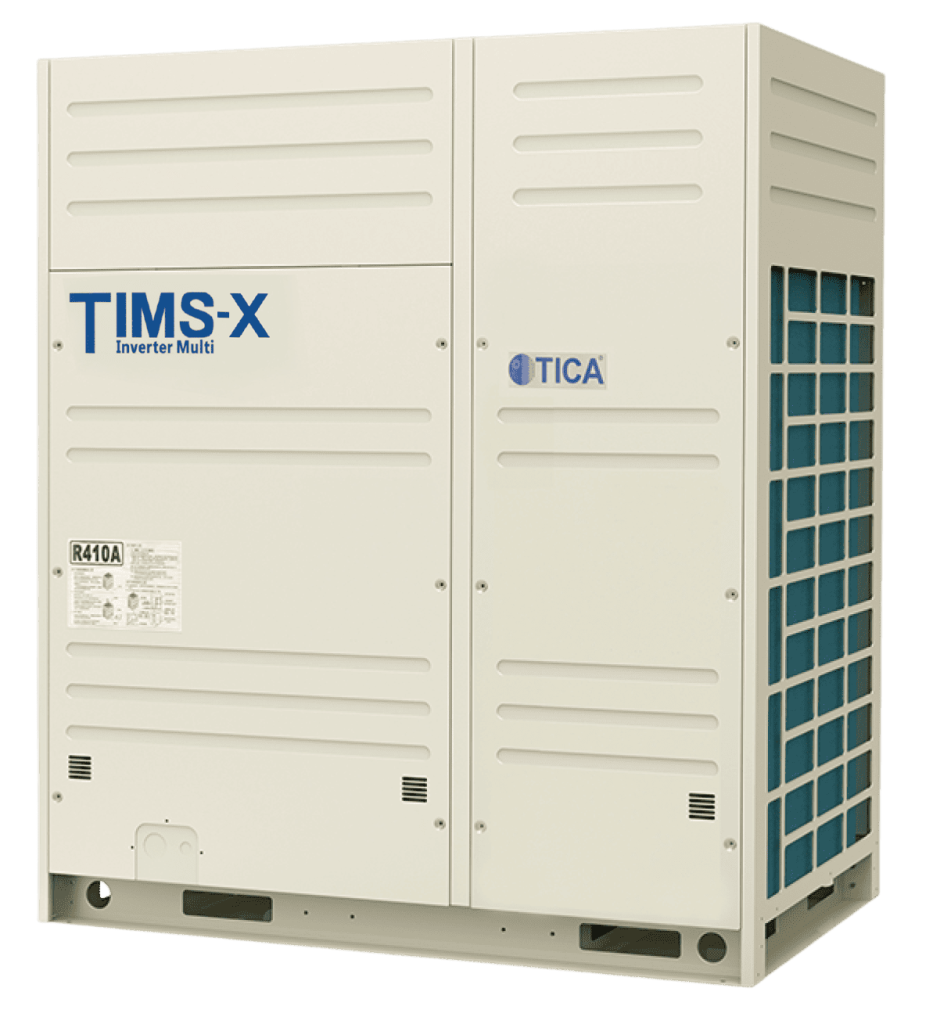

Модульные наружные блоки (двухроторный компрессор)

‹ ›

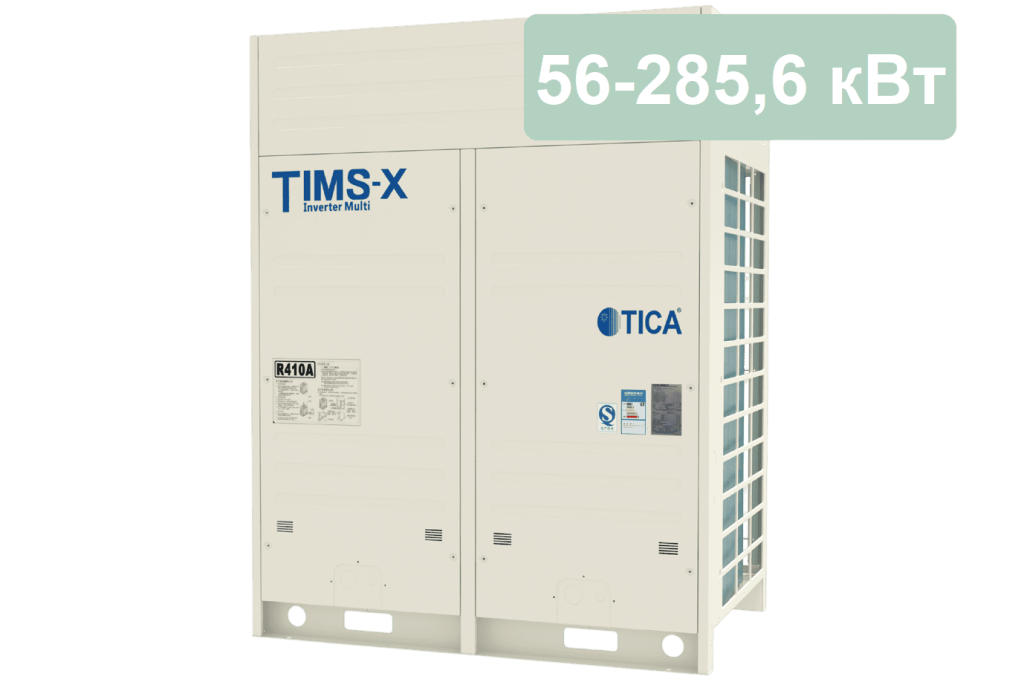

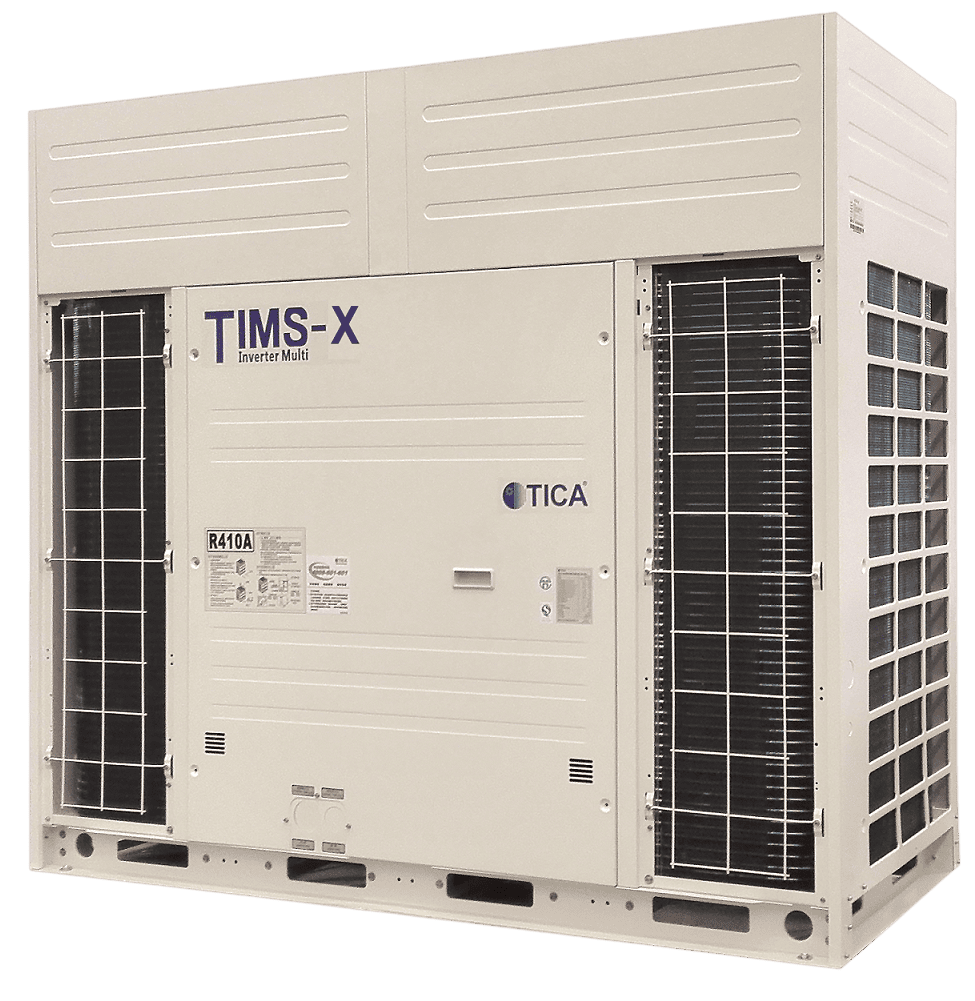

Модульные наружные блоки (двухроторный компрессор) серии TIMS Extra (заводская спецификация TIMS-CXRYA), выпускаемые корпорацией TICA Group, включают 40 моделей производительностью от 56 до 285,6 кВт. Каждый блок может состоять из одного, двух или трех модулей (см. вкладку «Технические характеристики»), к которым подключается общая фреоновая магистраль.

Все модули свободно комбинируются друг с другом. Каждый из них может быть назначен ведущим (Master) в наружном блоке. Это сделано, с одной стороны, для повышения эффективности управления и равномерного распределения нагрузки между модулями. С другой — для проведения техобслуживания или ремонта любого из них без отключения всей VRF-системы. В результате отключается только обслуживаемый (ремонтируемый) модуль, тогда как остальные продолжают работать. При этом тепловая нагрузка распределяется между ними в одинаковых пропорциях. Аналогичным образом технология резервирования работает в отношении компрессоров и осевых вентиляторов. Она является одним из важнейших преимуществ модульных наружных блоков.

Модульные наружные блоки (двухроторный компрессор): оптимальное соотношение цены и качества

Другим, не менее важным достоинством агрегатов линейки TIMS Extra является оптимальное соотношение цены и качества. Энергоэффективность данных наружных блоков всего на 9—10% ниже, чем у аналогов, укомплектованных спиральными компрессорами. С другой стороны, последние стоят существенно дороже. Причина заключается в том, что двухроторные компрессоры существенно проще и дешевле в производстве. При этом они обладают достаточной объемной производительностью и характеризуются стабильной и надежной работой. Для предотвращения гидроудара агрегаты снабжены докипателем. Благодаря ему в компрессор всасывается только газообразный хладагент.

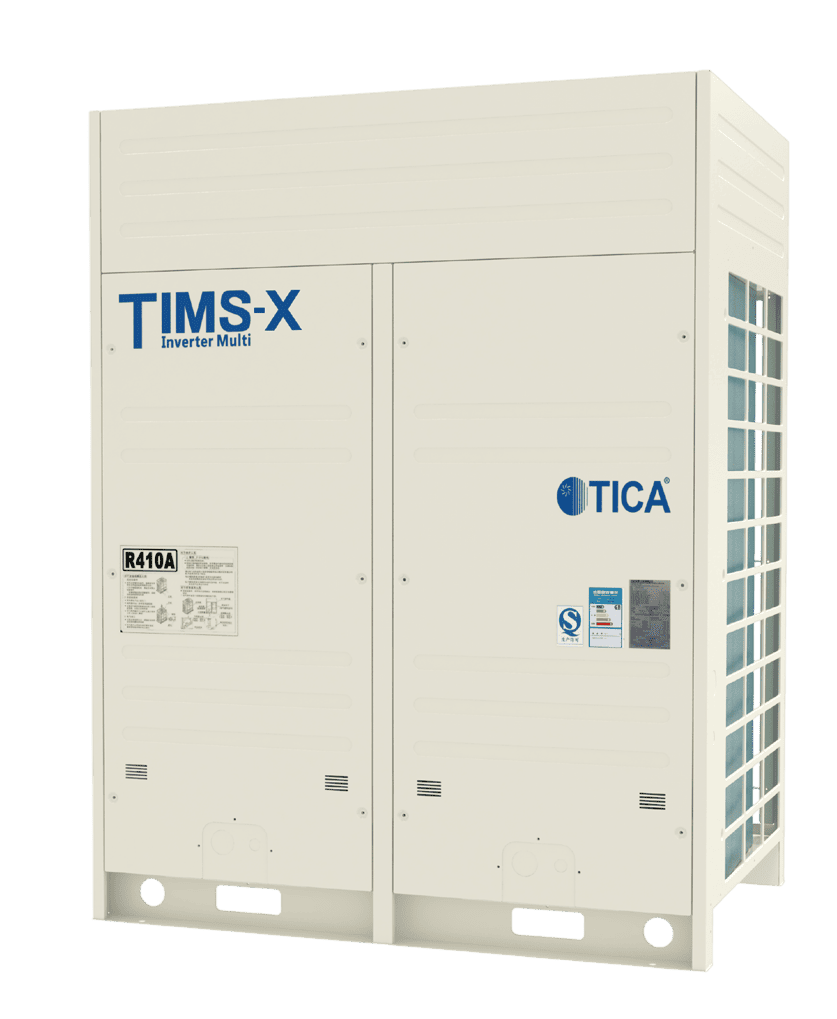

Модульные наружные блоки (двухроторный компрессор) TIMS-CXRYA имеют полностью инверторную конструкцию. Они оснащены DC-инверторными двухроторными компрессорами от Mitsubishi Electric. Компания TICA Group является золотым партнером японской корпорации. По этой причине на заводе Mitsubishi специально для TICA выделена отдельная производственная линия. На ней собираются спиральные и двухроторные компрессоры. После прибытия с завода-изготовителя они в обязательном порядке проходят проверочные испытания. Это позволяет гарантировать высокое качество данных агрегатов, а следовательно, и высокую производительность и энергоэффективность наружных блоков.

Коэффициент энергоэффективности при эксплуатации наружных блоков TIMS-CXRYA в режиме охлаждения (EER) составляет 3,5—3,9, в режиме обогрева (COP) — 4,1—4,3 в зависимости от модели. Такие высокие показатели объясняются наличием не только высокопроизводительного и эффективного компрессора, частота которого непрерывно регулируется инвертором, но и дополнительного контура переохлаждения хладагента. Благодаря пластинчатому теплообменнику-экономайзеру температура фреона R410A снижается на 12 градусов. Еще на 20 градусов она опускается в конденсаторе. Таким образом, суммарно температура хладагента понижается на 32 градуса. Как следствие, он отводит большее количество тепла от внутренних блоков мультизональной системы кондиционирования. К тому же дополнительный контур переохлаждения дает возможность повысить энергоэффективность VRF-системы при температурах окружающей среды, близких к пороговым (ниже 0 °C и выше 45 °C).

Модульные наружные блоки (двухроторный компрессор): система управления

К VRF-системам, оборудованным наружными блоками с двухроторным компрессорам, можно подключить несколько видов пультов:

• проводной;
• беспроводной;
• центральный (планшет).

По желанию заказчика модульные наружные блоки (двухроторный компрессор) TIMS-CXRYA подключаются к системе диспетчеризации (BMS). Для этого в компании «Биоконд» необходимо приобрести специальный шлюз, поддерживающий протокол Modbus RTU или BACnet. Кроме того, на персональный компьютер необходимо установить ПО, позволяющее отслеживать текущее состояние и изменять настройки как отдельных блоков, так и их групп. В одну сеть можно объединить до 16 наружных блоков.

Также на ПК либо смартфон можно установить программное обеспечение, позволяющее в режиме реального времени следить за энергопотреблением наружного блока.

Каждый агрегат оснащен специальным флеш-накопителем Black Box. На него записывается и в течение 10 лет хранится информация о нештатных ситуациях, возникших в ходе эксплуатации наружного блока. Флеш-накопитель значительно облегчает диагностику неисправностей и ремонт кондиционера. Кроме того, благодаря Black Box значительно упрощается прошивка ПО.

Соединительный трубопровод

Высокопроизводительный DC-инверторный двухроторный компрессор позволяет подключать длинную фреоновую магистраль. Как и в случае со спиральным аналогом, к наружному блоку серии TIMS Extra можно подключить трассу общей эквивалентной длиной до 1100 м. Максимальный перепад высот между наружным и наиболее удаленным внутренним блоком составляет 110 м, между соседними внутренними блоками — 30 м. Таким образом, мультизональная система кондиционирования, построенная на их базе, способна обслуживать 30—35-этажное здание.

По этой причине модульные наружные блоки (двухроторный компрессор) TIMS-CXRYA пользуются большой популярностью у застройщиков административных зданий, супермаркетов и магазинов шаговой доступности, медицинских учреждений, объектов сферы гостеприимства (HoReCa) и придорожного сервиса, автозаправок и т.п. Агрегаты ценятся прежде всего за высокую надежность и стабильность, полную автоматизацию работы, низкие затраты на техническое обслуживание, ну и, конечно же, за низкую стоимость при весьма высоких показателях энергоэффективности.

Диапазон рабочих температур

Модульные наружные блоки (двухроторный компрессор) серии TIMS-CXRYA допускается эксплуатировать при температурах окружающей среды:

• охлаждение — от -16 до +56;
• обогрев — -30 до +27.
