Тепловые насосы (сплит-системы)

‹ ›

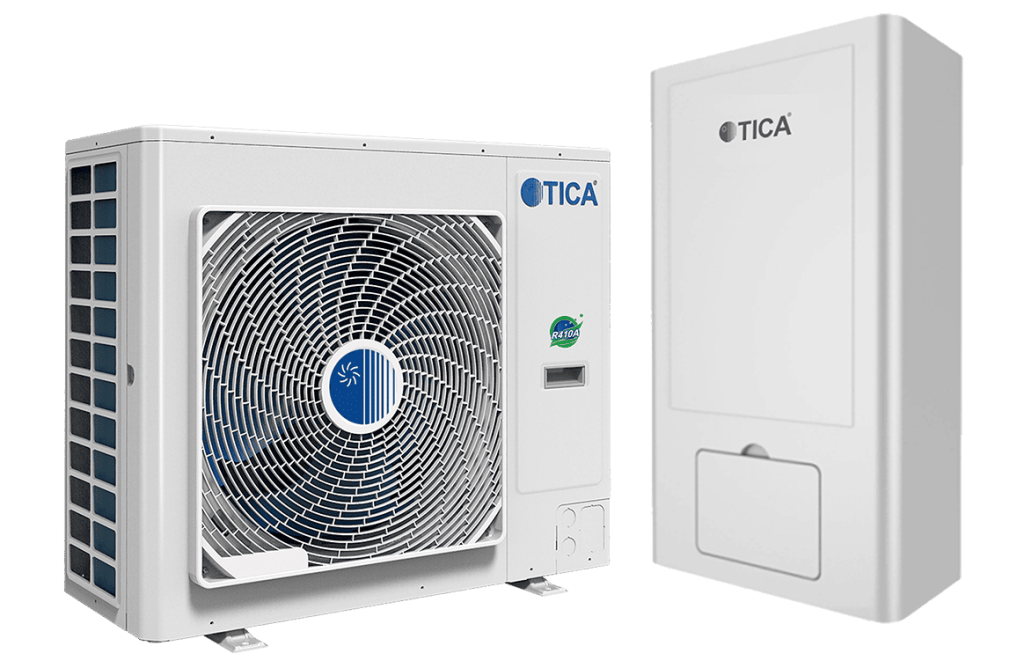

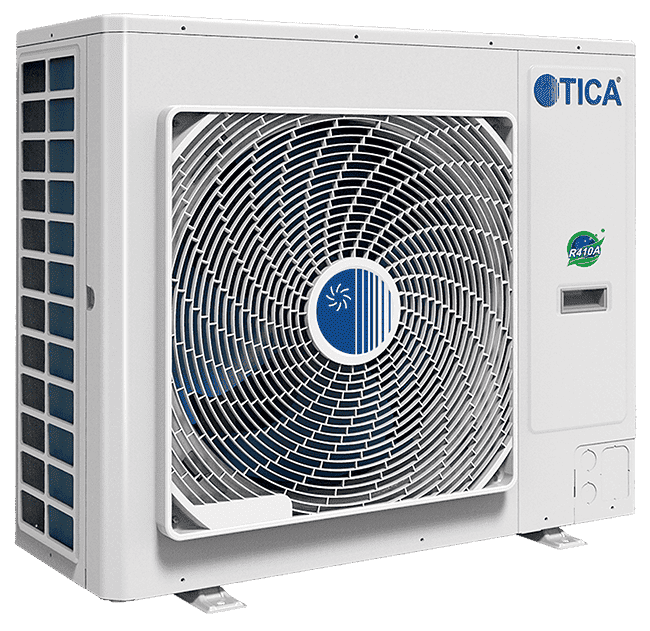

Тепловые насосы (сплит-системы) серии TSCA включают 8 моделей производительностью от 12,5 до 21 кВт. Агрегаты выпускаются в двух вариантах (для просмотра параметров каждой линейки необходимо открыть вкладку «Технические характеристики»):

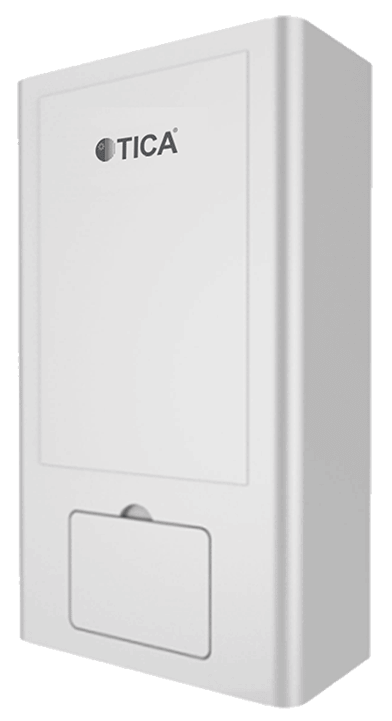

• с настенным внутренним блоком серии TSCI-FHL (вертикальный монтаж) — 3 модели выходной мощностью 12,5—16 кВт

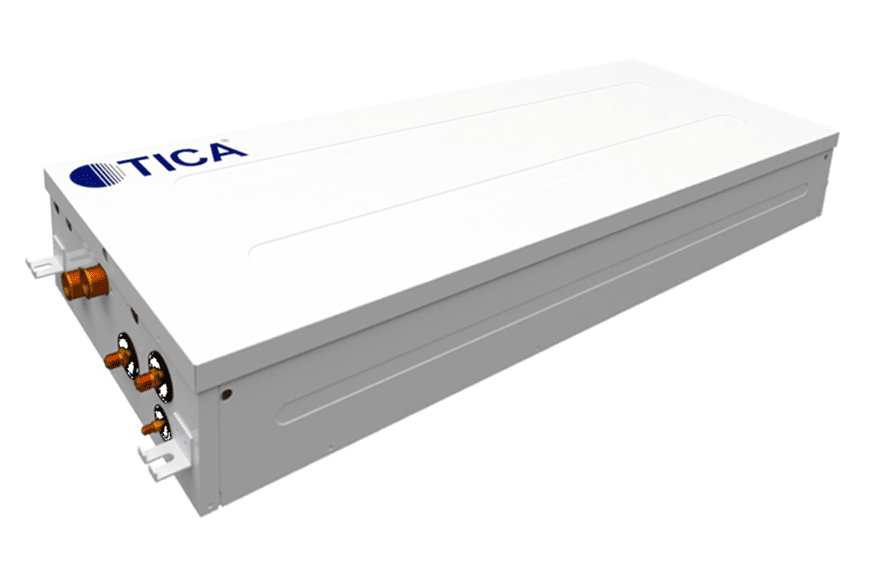

• с потолочным внутренним блоком серии TSCI-FHLD (горизонтальный монтаж) — 5 моделей производительностью 12,5—21 кВт.

Тепловые насосы (сплит-системы): компрессор

Все тепловые насосы (сплит-системы) независимо от типа гидромодуля имеют полностью инверторную конструкцию. Они оборудованы двухроторным компрессором с докипателем производства японской корпорации Mitsubishi. Для увеличения выходной мощности силового агрегата , снижения его энергопотребления и уменьшения габаритных размеров статор электропривода оснащен магнитами из редкоземельного металла неодима. Он обладает высокой магнитной индукцией и коэрцитивной силой — стойкостью к размагничиванию. Под действием силы тока электромагнит создает сверхмощное магнитное поле, благодаря которому скорость вращения коленвала компрессора значительно возрастает. При этом для пуска и нормальной эксплуатации DC-инверторного двигателя большие токи не требуются. Устойчивость коленчатого вала двухроторного компрессора обеспечивается благодаря верхнему и нижнему подшипникам. Во избежание деформации верхний подшипник приваривается к цилиндру компрессора. За счет этого также повышаются надежность и долговечность силового агрегата.

В качестве хладагента используется фреон R410A. Двухроторный компрессор Mitsubishi полностью совместим с ним. Для смазки движущихся частей компрессора применяется оригинальное поливинилэфирное масло (PVE). Технология его непрерывного возврата, включающая маслоотделитель — специальную камеру, находящуюся непосредственно над двигателем, запатентована корпорацией.

Тепловые насосы (сплит-системы) серии TSCA предусматривают двухконтурное охлаждение фреона. В основном контуре, включающем конденсатор с осевым вентилятором, температура хладагента снижается примерно на 20 градусов, в дополнительном, реализованном с помощью пластинчатого экономайзера и соленоидного клапана, — более чем на 10 градусов. В результате на 20% повышается удельная тепло- и холодопроизводительность устройства при пороговых для него температурах окружающей среды. Кроме того, расширяется диапазон его рабочих температур: устройства поколения F способны работать при температурах наружного воздуха: в режиме охлаждения — от -15 до +55 °С, обогрева — от -25 до +48 °С.

Дросселирующие устройства

Тепловые насосы (сплит-системы) серии TSCA оснащены тремя электронными терморегулирующими вентилями с 480 и 500 шагами регулирования. Их сечение изменяется с помощью униполярного электропривода, потребляющего незначительное количество электроэнергии. Конструкция клапана предотвращает пропуск шагов. Запатентованная технология TICA обеспечивает своевременное регулирование шагов в точном соответствии с тепловой нагрузкой.

Один из ТРВ используется при размораживании наружного блока во время эксплуатации в режиме обогрева в холодное время года. Периодичность и длительность оттайки определяются интеллектуальной системой управления исходя из условий окружающей среды, температуры и расхода воды, а также температуры хладагента. Это позволяет избежать ненужных циклов размораживания и, как следствие, повысить  теплопроизводительность устройства. Для ускорения процедуры в холодильный контур подается дополнительное количество газообразного фреона. В результате длительность и количество циклов оттайки сокращаются вдвое.

Конденсатор

Медно-алюминиевый конденсатор имеет стандартную форму — такую же, как и конденсаторы, установленные в наружных блоках мини VRF-систем бренда TICA. Медные трубки имеют накатку, увеличивающую площадь теплопередачи и повышающую ее эффективность. Пластины алюминиевого оребрения с обеих сторон покрыты гидрофильным полимером и антикоррозийным слоем. Первый ускоряет стекание капель конденсата, а с ней пыли и грязи, второй предотвращает коррозию металла.

Крупный осевой вентилятор повышает эффективность теплопередачи, обеспечивая рассеивание тепла в окружающую среду. Он оборудован бесколлекторным DC-инверторным двигателем с защитой от электромагнитных помех, выпускаемым компанией Shibaura (Япония). Данное предприятие является одним из лидеров рынка двигателей малой производительности. Как следствие, сомневаться  в качестве ее продукции не приходится.

Внутренний блок (гидравлический модуль)

Сердцем гидравлического модуля является водяной насос. Модели серии TSCA выходной мощностью от 12,5 до 16 кВт оснащаются водяным насосом с регулируемой частотой, выпускаемым Grundfos (Дания). Тепловые насосы (сплит-системы) большей мощности поставляются без них. В этом случае приобретается и устанавливается внешний насос.

Внутренний блок комплектуется противоточным кожухотрубным испарителем. Потоки хладагента, циркулирующего в медных трубках теплообменника, и воды в межтрубном пространстве направлены навстречу друг другу. Благодаря этому достигаются максимально возможные показатели эффективности для испарителя такого типа. Опорные перегородки теплообменника обеспечивают перемешивание теплых слоев воды с более холодными, в результате чего на выходе агрегата их температура выравнивается.

Автоматический или ручной воздухоотводчик (выбирается по усмотрению заказчика) предотвращает появление в верхних точках водяного контура воздушных пробок, которые препятствуют нормальной циркуляции воды. Он снижает вероятность гидроудара и выхода инверторного теплового насоса из строя.

Тепловые насосы (сплит-системы): система управления

Работа теплового насоса регулируется с помощью проводного пульта управления с LED-дисплеем и механическими кнопками. Возможные режимы работы:

• охлаждение с помощью фанкойлов;
• обогрев с помощью фанкойлов;
• отопление с помощью системы «водяной теплый пол»;
• поддержание температуры теплого пола.

На дисплее отображаются:

• температура окружающей среды;
• режим эксплуатации;
• текущие время, дата и неделя;
• установленная температура в помещении;
• коды ошибок (в случае их возникновения).

С помощью пульта задаются:

• режимы работы;
• три тихих режима (умный, принудительный и ночной);
• режим энергосбережения и др.

Для ограничения доступа сторонних лиц к настройкам теплового насоса предусмотрена авторизация посредством ввода имени и пароля.

Плата управления снабжена портом RS-485. С помощью этого интерфейса тепловые насосы (сплит-системы) можно подключить к ПК или ноутбуку. В результате заметно упрощаются поиск неисправностей и дальнейшее обслуживание устройства.

Тепловые насосы (сплит-системы) серии TSCA могут быть интегрированы в «умный дом» и систему диспетчеризации (BMS). Передача данных осуществляется по протоколу Modbus.
