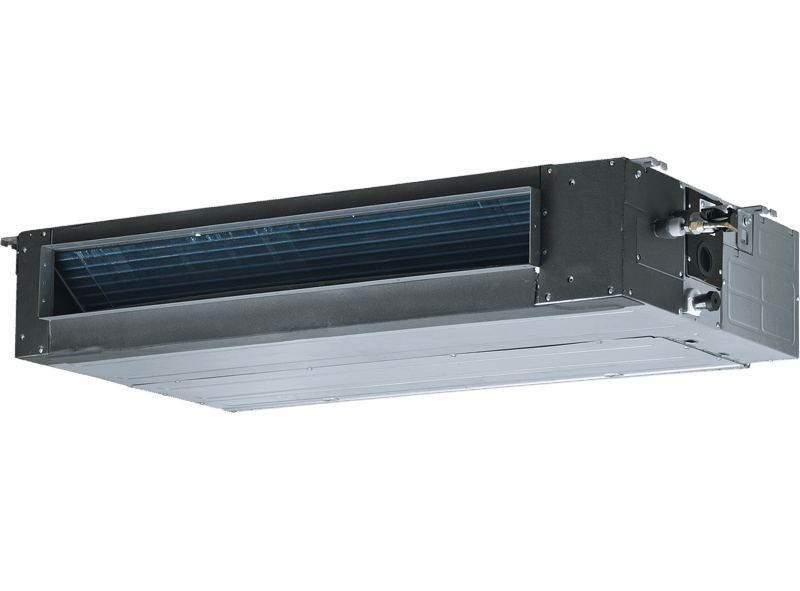

Канальные блоки ATOM

Канальные блоки ATOM предназначены для скрытого монтажа. Устройства монтируются за фальшпотолком или стеной. Снаружи остаются только декоративные вентиляционные решетки (дефлекторы), через которые воздух подается или забирается из помещения. Внутренние блоки соединяются с решетками при помощи воздуховодов. Забор воздуха осуществляется сзади или снизу (по усмотрению владельца). Для этого достаточно просто изменить положение запорной металлической пластины. Такое конструктивное решение позволяет подобрать оптимальный вариант для монтажа кондиционера в запотолочном пространстве.

Канальные блоки ATOM: модельный ряд

Модельный ряд включает 11 моделей производительностью от 2,2 до 16 кВт, работающих на фреоне R410A. Это означает, что их следует использовать для создания оптимального микроклимата на объектах площадью до 160 м².

Канальные блоки ATOM оснащены центробежным (радиальным) вентилятором двухстороннего всасывания. Он вращается благодаря 3-скоростному двигателю переменного тока. Вентилятор «генерирует» воздушный поток с номинальным статическим давлением от 10 Па (модели до 7,1 кВт) до 50 Па (внутренний блок MDV-D56T2/N1-DA5(At) производительностью 16 кВт). В зависимости от настроек статический напор может динамически изменяться (например, вследствие загрязнения фильтра). Если значение статического давления не задано строго, внутренние блоки могут нагнетать воздушный поток в диапазоне от 0—30 Па (модели до 7,1 кВт) и до 50—196 Па (старшая). Благодаря этому к агрегатам можно подключать довольно длинные и разветвленные воздуховоды, что позволит создать одинаковый микроклимат в смежных помещениях или зонах. Как и другие внутренние блоки, канальные средненапорные кондиционеры поддерживают температуру в помещении с точностью ±0,5 °С.

Для очистки рециркулирующего воздуха применяется легко моющийся противопылевой фильтр. Он многоразовый и не требует замены. Чтобы обеспечить плавный отвод конденсата, канальные блоки ATOM оборудованы дренажной помпой. Высота напора достигает 750 мм. Как следствие, кондиционеры можно разместить практически в любой точке обслуживаемого объекта.

В металлическом корпусе внутреннего блока предусмотрено выбивное отверстие. По желанию заказчика к нему подсоединяется приточный воздуховод, обеспечивающий забор свежего воздуха с улицы. Объем приточных воздушных масс не превышает 10—15 от общего расхода воздуха. Отметим, что свежий воздух должен проходить предварительную очистку.

Проводной пульт в комплекте, опциональное подключение к системе диспетчеризации

Канальные блоки ATOM поставляются вместе с проводным пультом управления WDC-86E/KD. Он обеспечивает двустороннюю связь между наружным и внутренним блоками. Как следствие, пульт позволяет осуществлять мониторинг текущего состояния всей системы кондиционирования и при необходимости корректировать ее настройки.

В качестве опции клиент может заказать беспроводной пульт RM12F, поддерживающий функцию Follow Me. Встроенный в пульт ДУ термостат следит за температурой в зоне своего нахождения. Поэтому, положив ПДУ рядом с собой, пользователь обеспечит заданный микроклимат именно там, где он находится.

При необходимости пользователь может приобрести опциональный Wi-Fi-модуль серии MA-WK. Он позволяет удаленно управлять устройством с помощью мобильного приложения SmartHome или голосового помощника.

Также предусмотрена возможность подключения канальных средненапорных блоков к центральному пульту CCM-210G/BWS или CCM-270B/WS(B) или интеграции в систему диспетчеризации IMM Pro/BACnet. Благодаря этому возможно групповое или поблочное управление устройствами, в том числе учет расхода электроэнергии каждым кондиционером. Для этого необходимо приобрести специальный шлюз IMMP-M (IMMP-BAC) и установить программное обеспечение IMMP-S. CCM-210G/BWS позволяет отслеживать параметры до 64 внутренних блоков, CCM-270B/WS(B) — до 384, совмещенный шлюз BACnet/IMMpro — до 256.
