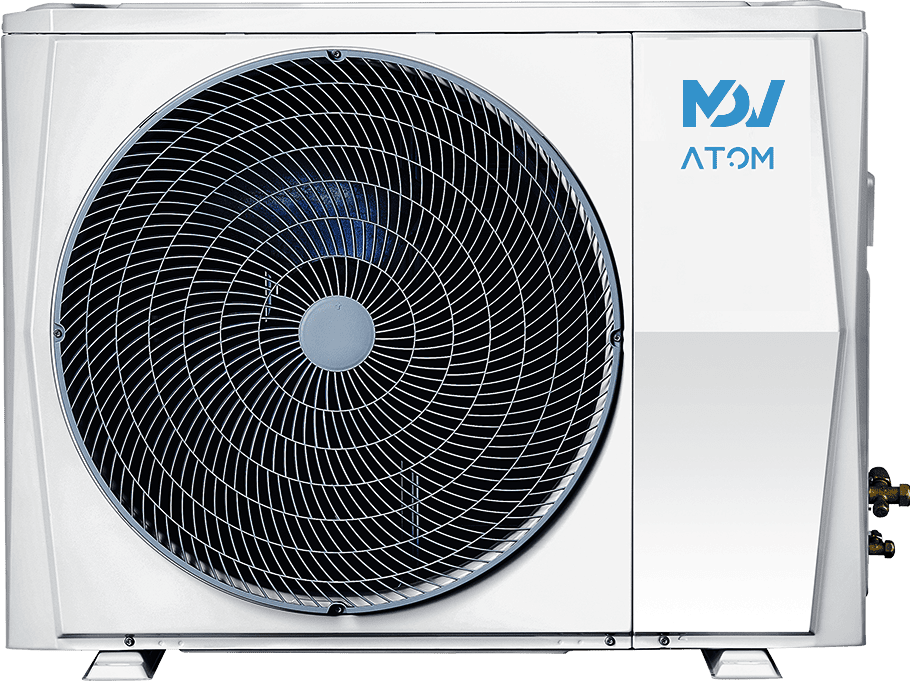

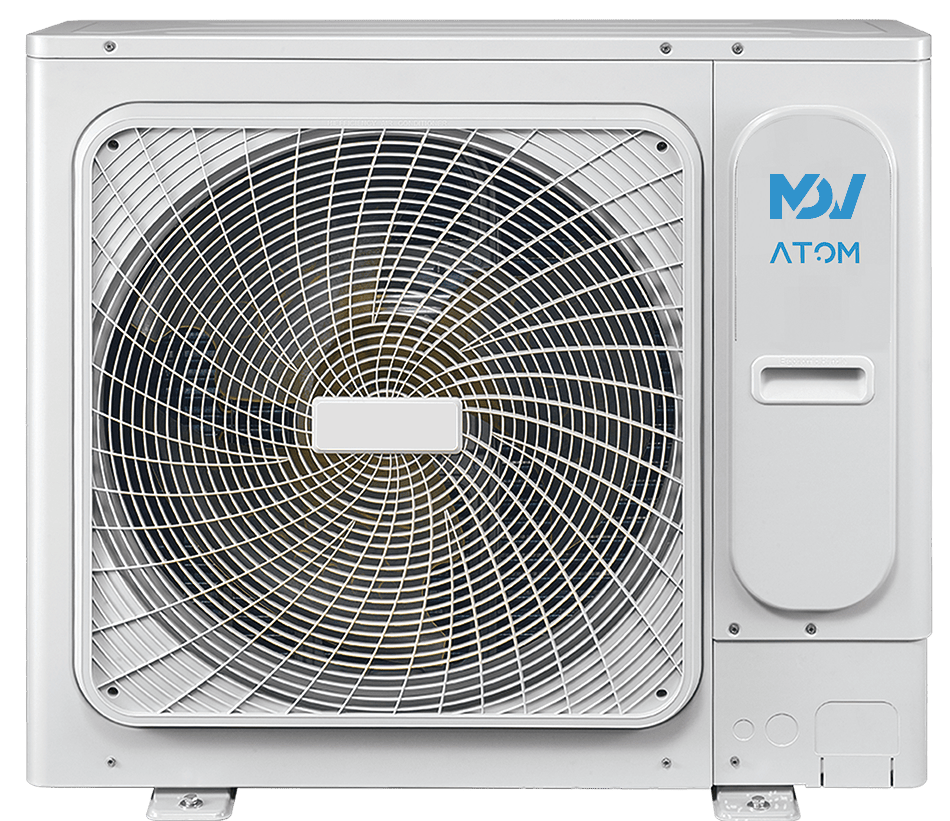

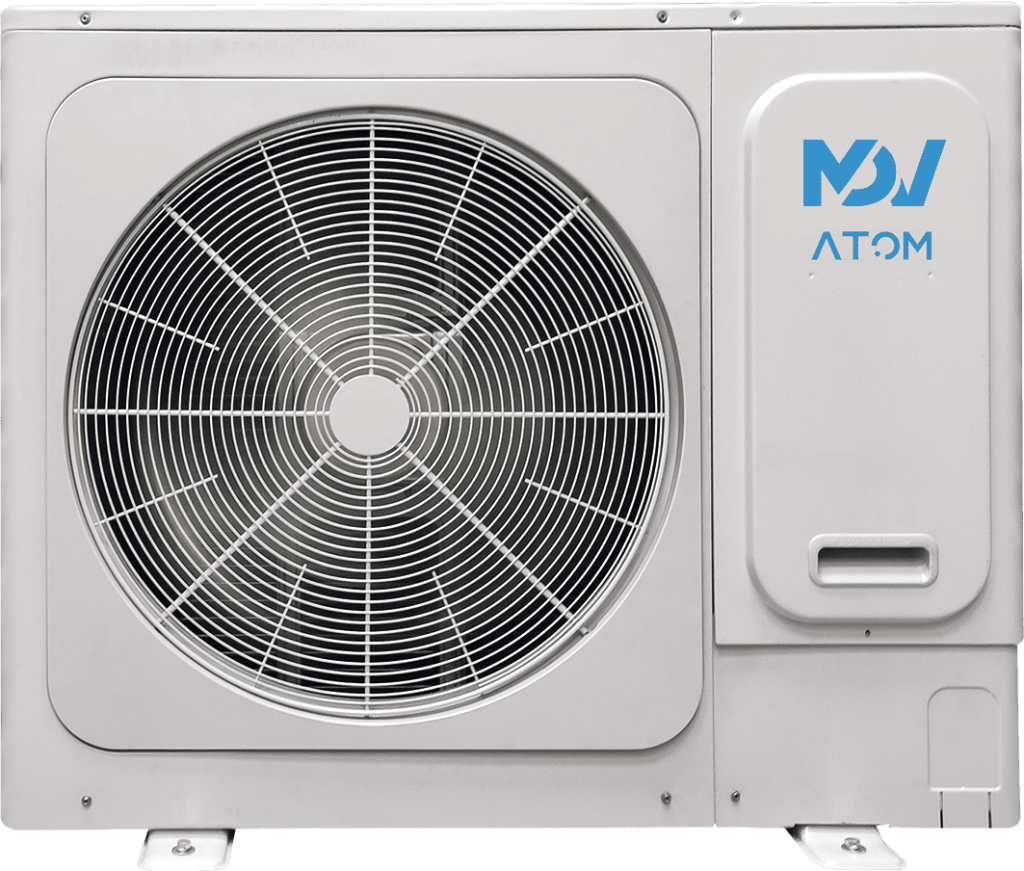

Наружные блоки мини VRF-системы ATOM включают 10 моделей выходной мощностью от 3,5 до 20 кВт. Они позволяют подключать до 12 внутренних блоков — настенных, одно- и четырехпоточных кассетных (компактных и полноразмерных), канальных, напольно-потолочных. Их производительность может быть одинаковой или разной и варьироваться в диапазоне 1,5—18 кВт. Помимо того, к наружному блоку подключается соединительный комплект AKUKZ. Он обеспечивает связь между внешним компрессорно-конденсаторным агрегатом и фреоновым испарителем приточной установки. По сути AKUKZ выступает в роли стандартных внутренних блоков, а потому может подключаться к наружному вместе с ними.
Наружные блоки мини VRF-системы ATOM имеют полностью инверторную конструкцию. Каждый агрегат оснащен двухроторным DC-инверторным компрессором GMCC и DC-инверторным осевым вентилятором. Внутренние блоки мини-VRF оборудованы 7-скоростными вентиляторами, также приводимыми в движение DC-электроприводами.
Конденсатор представляет собой комплект медных трубок с алюминиевым оребрением. Внутренние поверхности трубок теплообменника имеют накатку, увеличивающую площадь теплопередачи и повышающую ее эффективность. На алюминиевое оребрение с двух сторон нанесено гидрофильное покрытие. Оно эффективно защищает металл от коррозии и облегчает стекание конденсата. Расстояние между пластинами оребрения подобрано таким образом, чтобы между ними не задерживались частицы пыли и грязи. При этом снизилось аэродинамическое сопротивление. В результате конструкторам MDV удалось добиться повышения эффективности теплопередачи при снижении затрат на электроэнергию.
Наружные блоки мини VRF-системы ATOM производительностью до 17,5 кВт включительно оснащены одним вентилятором. Модель выходной мощностью 20 кВт оборудована двумя осевыми вентиляторами. Как отмечалось выше, рабочее колесо каждого из них вращается благодаря бесколлекторному двигателю постоянного тока. Его КПД на 45% превышает аналогичный показатель AC-электропривода. Требуемая скорость вращения определяется интеллектуальной системой управления исходя из тепловой нагрузки. Если она невелика, вентилятор отключается. В результате обеспечивается оптимальный баланс между требуемой выходной мощностью и тепловой нагрузкой на кондиционер.
В качестве хладагента применяется фреон R410A. Он не истощает озоновый слой и в настоящее время допускается всеми международными институтами для использования в полупромышленных и промышленных системах вентиляции, центрального кондиционирования и холодоснабжения.
Мини VRF-системы серии ATOM поставляются вместе с пультами дистанционного управления (по количеству внутренних блоков). По желанию заказчика они могут комплектоваться проводными ПДУ (для канальных блоков такие пульты являются комплектными). Проводные пульты оснащены Wi-Fi-модулем, предназначенным для удаленного управления кондиционером. Помимо того, мини VRF-системы ATOM могут быть интегрированы в систему диспетчеризации IMM Pro. Последняя является собственной разработкой корпорации Midea, предназначенной для мультизональных VRF-систем. Для подключения к BMS необходимо приобрести шлюз IMMP-M или IMMP-BAC(А) либо центральный пульт управления CCM-270B/WS(B), а также установить специализированное программное обеспечение IMMP-S.
Функциональность✅ Центральное управление и диспетчеризация Конструкция✅ Полностью DC-инверторная конструкция |
Эффективность✅ Хладагент R410A Надежность✅ Двухроторные компрессоры GMCC |
Наружные блоки ATOM оснащены DC-инверторными двухроторными компрессорами и осевыми вентиляторами. Они обеспечивают оптимальный баланс между производительностью кондиционера и тепловой нагрузкой на него.
К наружному агрегату можно подключить любые из 7 разновидностей внутренних блоков, а также соединительные комплекты приточных установок AHUKZ. Устройства могут иметь одинаковую или разную производительность. На работу всей мини VRF-системы это никак не повлияет. Совокупная выходная мощность внутренних блоков и AHUKZ должна находиться в диапазоне 45—130%, одновременно работающих — не более 100% от номинальной производительности наружного блока.
| Модель | MDV-V12W/ DHN1(At) |
MDV-V18W/ DHN1(At) |
MDV-V21W/ DHN1(At) |
MDV-V28W/ DHN1(At) |
MDV-V36W/ DHN1(At) |
MDV-V42W/ DHN1(At) |
MDV-V48W/ DHN1(At) |
MDV-V56W/ DHN1(At) |
MDV-V60W/ DHN1(At) |
MDV-V68W/ DHN1(At) |
||
| Номинальная холодопроизводительность | кВт | 3.5 | 5.3 | 6.2 | 8.0 | 10.0 | 12.3 | 14.0 | 15.5 | 17.5 | 20.0 | |
| Номинальная теплопроизводительность | кВт | 3.8 | 5.8 | 6.0 | 9.0 | 12.0 | 14.0 | 16.0 | 18.0 | 19.5 | 22.0 | |
| Электропитание | 1~, 220—240 В 50 Гц | |||||||||||
| Охлаждение | потребляемая мощность | кВт | 0.94 | 1.47 | 1.85 | 2.10 | 2.66 | 3.39 | 3.97 | 4.87 | 6.12 | 5.80 |
| EER | 3.71 | 3.60 | 3.35 | 3.81 | 3.76 | 3.63 | 3.53 | 3.18 | 2.86 | 3.44 | ||
| Обогрев | потребляемая мощность | кВт | 0.88 | 1.35 | 1.41 | 2.04 | 3.15 | 3.64 | 3.98 | 4.82 | 5.57 | 5.50 |
| COP | 4.43 | 4.30 | 4.25 | 4.41 | 3.81 | 3.85 | 4.02 | 3.73 | 3.50 | 4.00 | ||
| Максимальное количество подключаемых внутренних блоков | шт. | 3 | 4 | 6 | 7 | 8 | 9 | 12 | ||||
| Совокупная производительность внутренних блоков | % | 45—130 | 60—130 | |||||||||
| Компрессор | тип | DC-инверторный двухроторный | ||||||||||
| марка | GMCC | |||||||||||
| количество | шт. | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| Вентилятор | тип | DC | ||||||||||
| количество | шт. | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | |
| Расход воздуха | м3/ч | 2500 | 2700 | 3750 | 4000 | 5000 | 5200 | 5300 | 6350 | |||
| Уровень шума | дБ(А) | 53 | 54 | 55 | 54 | 56 | 57 | 59 | ||||
| Габариты устройства (Ш×Г×В) | мм | 795×555×365 | 910×712×426 | 950×840×440 | 1040×865×523 | 979×1327×400 | ||||||
| Габариты упаковки (Ш×Г×В) | мм | 915×610×420 | 1045×810×485 | 1025×950×510 | 1120×980×560 | 1080×1435×435 | ||||||
| Вес нетто | кг | 35 | 49 | 52.5 | 62.5 | 75 | 77.5 | 91 | 103 | |||
| Вес брутто | кг | 38.5 | 53 | 56.5 | 69.5 | 82 | 84.5 | 99 | 111 | |||
| Хладагент | тип | R410A | ||||||||||
| объем загрузки на заводе | кг | 1.45 | 1.70 | 2.60 | 3.20 | 3.40 | 3.80 | 4.60 | 4.40 | |||
| Диаметр труб | жидкостная | мм (дюймы) | 6.35 (1/4) | 9.52 (3/8) | ||||||||
| газовая | 12.7 (1/2) | 15.88 (5/8) | 19.05 (3/4) | |||||||||
| Максимальная длина трубы от наружного до внутреннего блока | м | 25 | 35 | 45 | 60 | 80 | ||||||
| Максимальная длина трубы от первого разветвителя до дальнего блока | м | 20 | ||||||||||
| Максимальный перепад высот | наружный блок выше | м | 10 | 20 | 30 | |||||||
| наружный блок ниже | 10 | 20 | ||||||||||
| между внутренними блоками | 10 | 8 | ||||||||||
| Диапазон рабочих температур окружающей среды | охлаждение | °C | -15*~55 | |||||||||
| обогрев | -15~27 | -20~27 | ||||||||||
Примечание:
* При температуре окружающей среды ниже -5 °C общая выходная мощность работающих внутренних блоков должна превышать 30% от номинальной производительности наружного блока.
