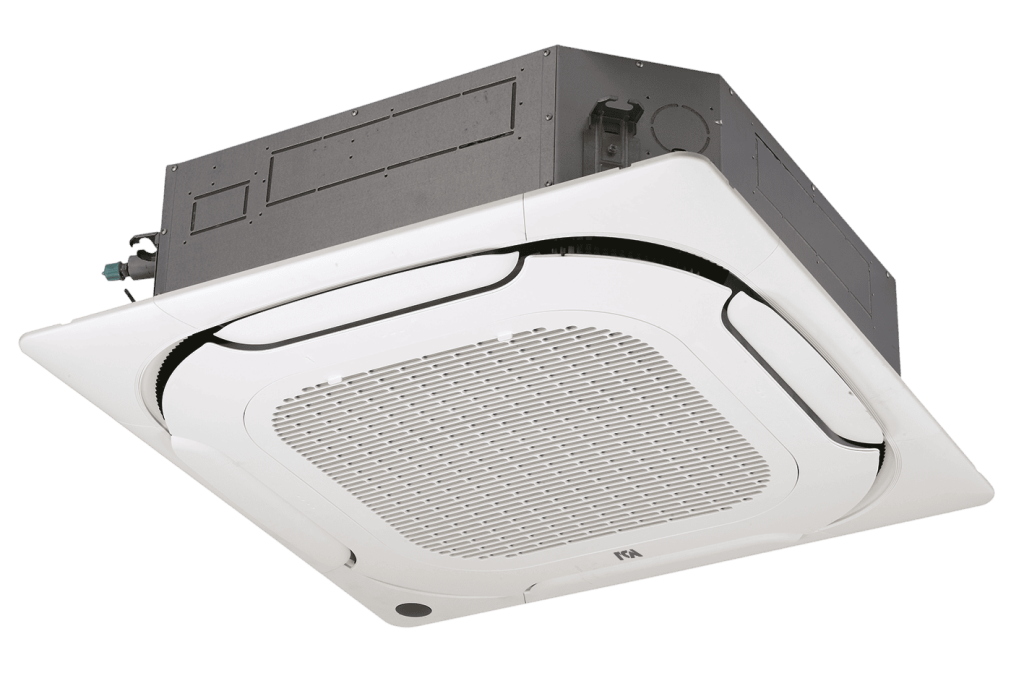

Полноразмерные четырехпоточные кассетные блоки ATOM, работающие на хладагенте R410A, — это высокотехнологичное климатическое оборудование, предназначенное для обслуживания помещений с повышенной посещаемостью и интенсивным теплообменом. Они применяются для кондиционирования просторных помещений — торговых залов, фудкортов, конференц-залов, спортивных клубов, фойе гостиниц и др.
В модельный ряд входят 9 внутренних блоков производительностью 4,5—16 кВт. Если требуется меньшая производительность, рекомендуется обратить внимание на компактные модели. Кондиционеры обеспечивают подачу воздуха одновременно в 4 направлениях. В случае оснащения опциональной круглопоточной панелью MDV-MBQ4-01E воздух подается сразу в восьми направлениях, или на 360°. Отметим, что старшая модель MDV-D56Q4/N1-E(At) производительностью 16 кВт комплектуется панелью MDV-MBQ4-02E (S). В результате обработанные воздушные массы равномерно окутывают пространство помещения, создавая одинаковый микроклимат во всех его зонах.
Внутренние блоки оборудованы осевым вентилятором большого диаметра. Модели производительностью до 14 кВт включительно оборудованы AC-двигателем. Модель MDV-D56Q4/HN1-E(At) выходной мощностью 16 кВт оснащена 7-скоростным вентилятором с DC-электроприводом.
Также с помощью пульта задается угол поворота или режим автоматического качания каждого жалюзи в отдельности. Предусмотрены 5 фиксированных положений заслонок. Кроме того, пользователь может закрыть одну или несколько из них, чтобы предотвратить нежелательный обдув людей. Данная опция решает проблему воздухообеспечения помещений с нестандартной планировкой или их отдельных зон. Так, в зоне с активным теплообменом можно организовать интенсивную подачу воздуха, а, например, в зоне отдыха — ослабить его до минимума (режим Silent).
Если необходимо полностью исключить прямой обдув, не закрывая заслонки, можно активировать функцию Soft Wind. После ее активации вентилятор автоматически переключается на минимальную скорость, а жалюзи устанавливаются горизонтально потолку. В результате воздушные массы нагнетаются вдоль него. Это позволяет деликатно охлаждать воздух в помещении, без образования дискомфортных турбулентных зон.
Полноразмерные четырехпоточные кассетные блоки ATOM оснащены дренажной помпой. Она способна поднимать конденсат на высоту до 750 мм. Это существенно расширяет возможности монтажа в ограниченных пространствах межпотолочных перекрытий. Благодаря принудительному отводу конденсата дренажный шланг можно разместить под нужным уклоном без дополнительных архитектурных доработок.
Пользователь может установить температуру с шагом в 0,5 или 1 градус. Благодаря полностью инверторной технологии она будет поддерживаться с точностью ±0,5 °C. Это особенно важно для объектов с переменной тепловой нагрузкой. Внутренние блоки будут оперативно реагировать на изменения, поддерживая установленный пользователем микроклимат.
Полноразмерные четырехпоточные кассетные блоки ATOM в базовой комплектации оснащаются беспроводным пультом RM12F с держателем. Он поддерживает функцию Follow Me. Также доступен опциональный проводной пульт WDC-86E/KD, обеспечивающий двустороннюю связь с наружным и внутренним блоками. Данный контроллер позволяет запрашивать текущие параметры мини VRF-системы, а также корректировать ее настройки.
В случае приобретения модуля Wi-Fi внутренними блоками можно управлять через мобильное приложение SmartHome. Также поддерживаются различные голосовые помощники — «Алиса», Alexa и т.п.
Полноразмерные четырехпоточные кассетные блоки ATOM могут быть интегрированы в систему диспетчеризации IMM Pro. В качестве промежуточного шлюза между мини VRF-системой и компьютером с установленным ПО IMMP-S может выступать как специальный шлюз IMMP-M/IMMP-BAC(А), так и центральный пульт управления CCM-270B/WS(B). И шлюз, и центральный пульт приобретаются за дополнительную плату.
Здоровье и комфорт✅ Противопылевой фильтр |
Функциональность✅ Круговое распределение воздушного потока |
Эффективность✅ Хладагент R410 Надежность✅ Функция самодиагностики |
Круглопоточная панель MDV-MBQ4-01E или MDV-MBQ4-02E (S) распределяет воздух на 360°, что позволяет достичь максимального комфорта в помещении и свести к минимуму количество слепых зон.
C помощью пульта ДУ пользователь может регулировать положение каждого жалюзи в отдельности.
В режиме Soft Wind вентилятор переключается на минимальную скорость, жалюзи внутреннего блока принимают горизонтальное положение. В результате воздух подается вдоль потолка — прямой обдув людей исключен. Режим активируется с помощью беспроводного пульта управления RM12F.
Внутренние блоки серии ATOM позволяют задавать температуру с точностью 0,5 и 1 градус. Температура в помещении поддерживается с точностью ±0,5 °C.
С помощью пульта ДУ можно отключить дисплей внутреннего блока и звуковые сигналы.
В случае отключения из-за сбоя в цепи питания кондиционер сохранит последние настройки в энергонезависимой памяти. После возобновления подачи электропитания он продолжит свою работу с сохраненными настройками. Данная функция должна быть активирована на плате управления внутреннего блока.
Внутренние блоки оснащены разъемом для прямого подключения к центральному пульту или шлюзам систем диспетчеризации. Построение системы диспетчеризации возможно с использованием шлюзов, работающих по протоколам BACnet, Lonworks или Modbus.
| Внутренний блок | MDV-D15Q4/N1-E(At) | MDV-D18Q4/N1-E(At) | MDV-D24Q4/N1-E(At) | MDV-D28Q4/N1-E(At) | MDV-D32Q4/N1-E(At) | MDV-D36Q4/N1-E(At) | MDV-D40Q4/N1-E(At) | MDV-D48Q4/N1-E(At) | MDV-D56Q4/HN1-E(At) | ||
| Номинальная холодопроизводительность | кВт | 4.5 | 5.6 | 7.1 | 8.0 | 9.0 | 10.0 | 11.2 | 14.0 | 16.0 | |
| Номинальная теплопроизводительность | кВт | 5.0 | 6.3 | 8.0 | 9.0 | 10.0 | 11.1 | 12.5 | 16.0 | 18.0 | |
| Электропитание | В/Гц/Ф | 220–240/50/1 | |||||||||
| Номинальная потребляемая мощность | кВт | 0.088 | 0.110 | 0.140 | 0.165 | 0.176 | 0.170 | ||||
| Вентилятор | тип | AC | DC | ||||||||
| Расход воздуха | м3/ч | 905–651 | 950–663 | 1200–789 | 1332–908 | 1651–1127 | 1658–1130 | 2100–1350 | |||
| Уровень шума | дБ(А) | 36–33 | 38–35 | 42–37 | 43–38 | 45–40 | 46–39 | 46–37 | |||
| Хладагент | R410A | ||||||||||
| Диаметр труб | Жидкостная | мм (дюйм) | 6.35 (1/4) | 9.52 (3/8) | |||||||
| Газовая | 12.7 (1/2) | 15.88 (5/8) | |||||||||
| Дренажная | 32 | ||||||||||
| Габариты блока (Ш×В×Г) | Корпус | мм | 840×230×840 | ||||||||
| Панель (опция) | 950×70×950 | ||||||||||
| Габариты упаковки (Ш×В×Г) | Корпус | мм | 955×260×955 | ||||||||
| Панель (опция) | 1035×89×1035 | ||||||||||
| Вес нетто | Корпус | кг | 23.7 | 28.7 | 30.9 | 35.3 | |||||
| Панель (опция) | 5.8 | ||||||||||
| Вес брутто | Корпус | кг | 28.9 | 34.1 | 36.3 | 41.2 | |||||
| Панель (опция) | 7.9 | ||||||||||
| Гарантия | 3 года | ||||||||||
