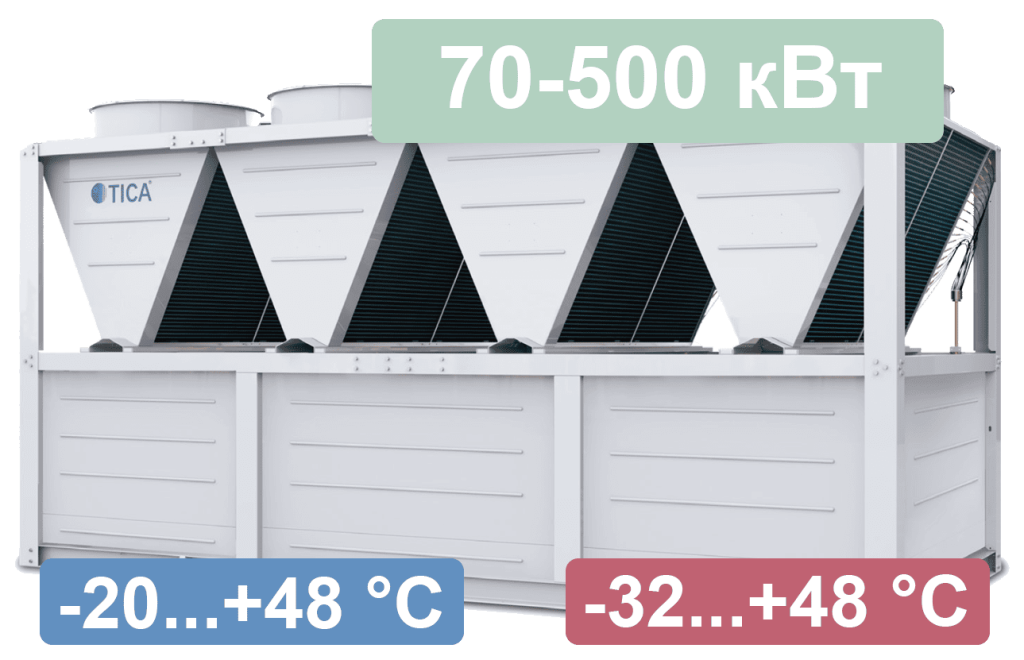

Модульные чиллеры с низкотемпературным комплектом

‹ ›

Модульные чиллеры с низкотемпературным комплектом, работающие как в режиме охлаждения, так и в режиме нагрева воды, представлены двумя линейками:

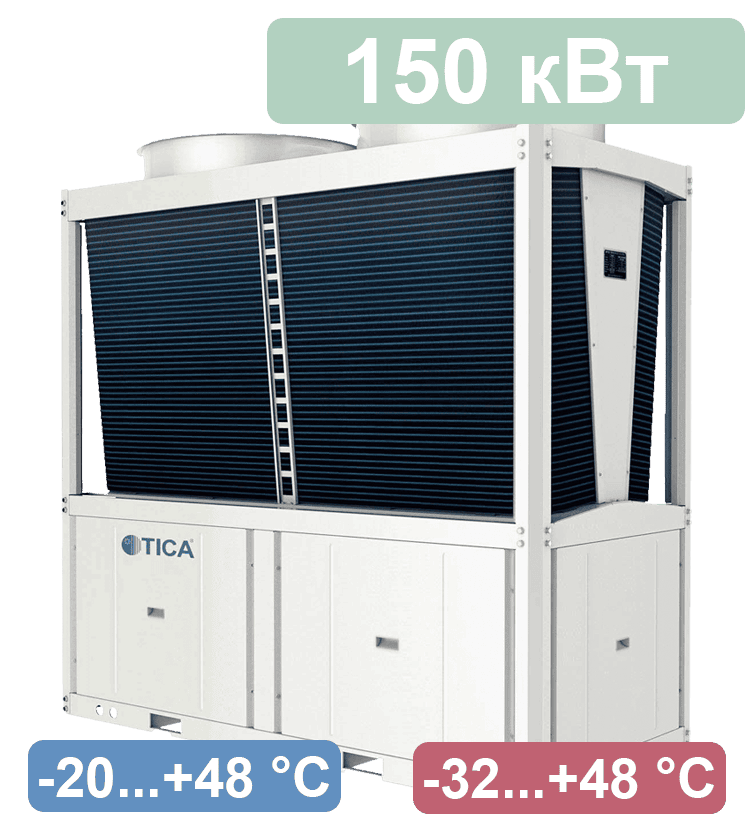

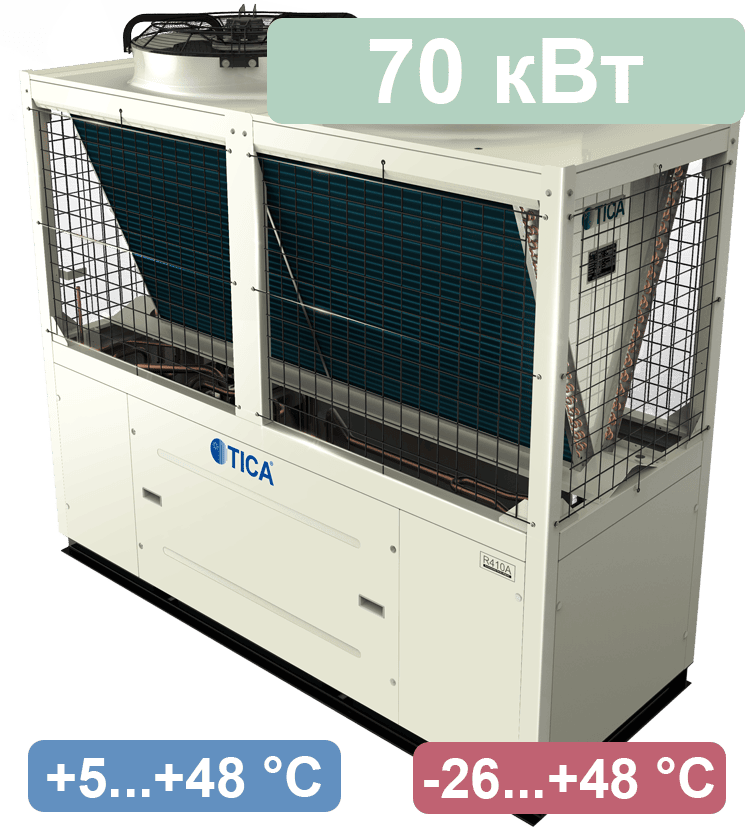

• TCA-XHE/YHE — стандартные модули производительностью 70 и 150 кВт;

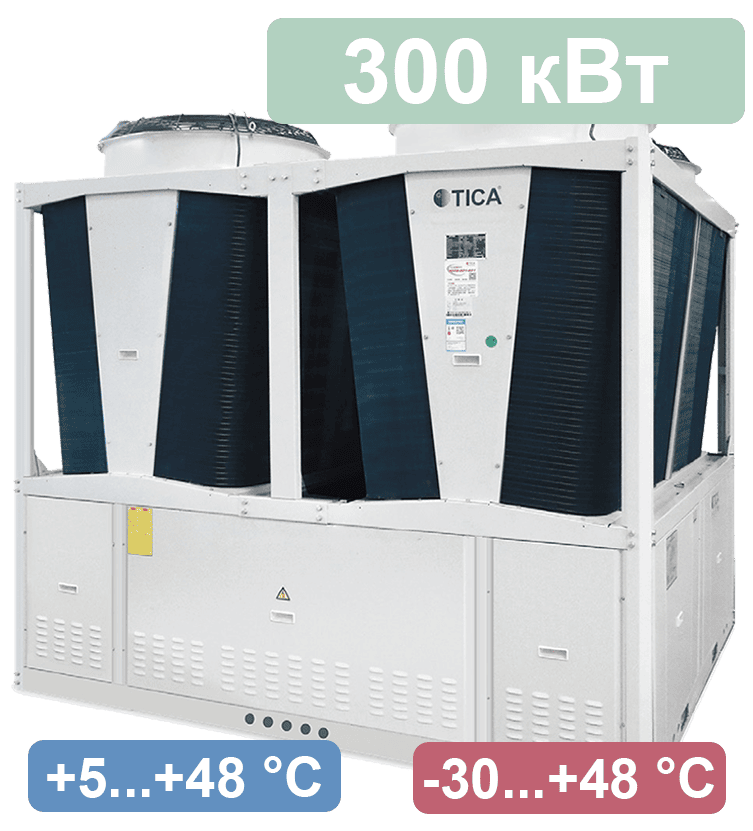

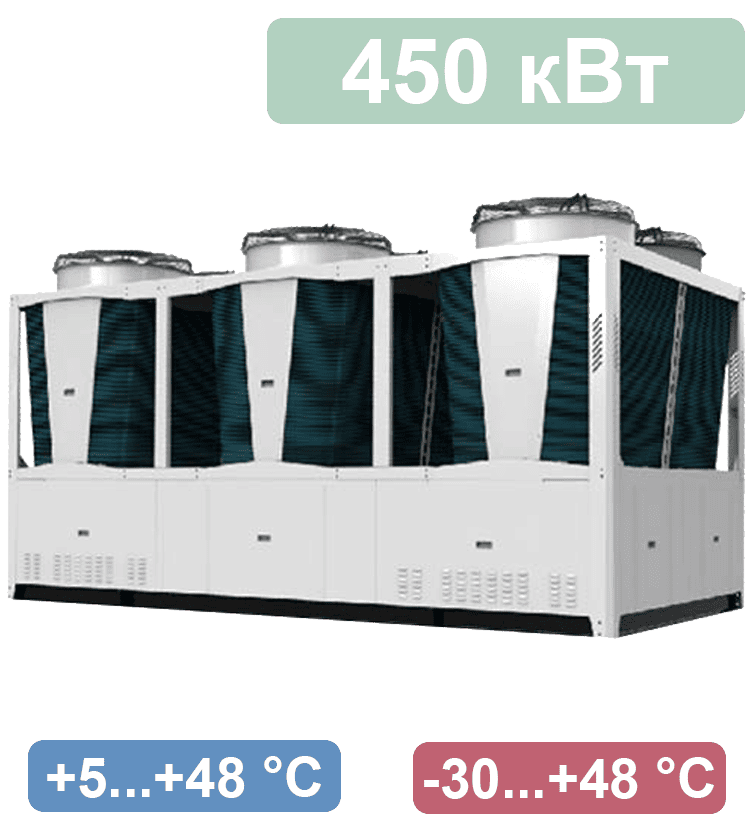

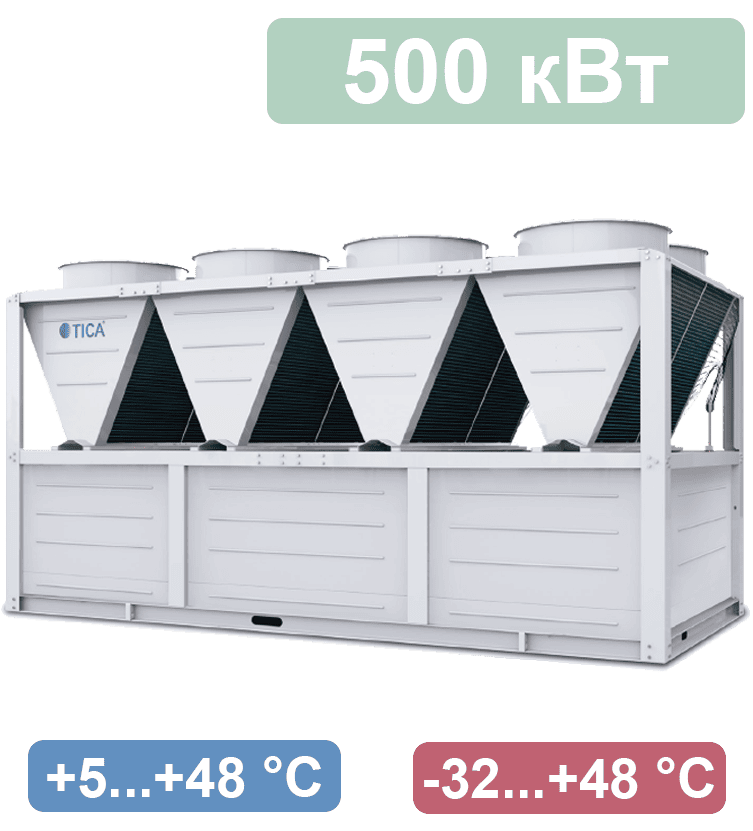

• TAS-BHE — высокопроизводительные модули мощностью 300, 450 и 500 кВт.

Данные агрегаты, прежде всего модель TCA401YHE, можно эксплуатировать круглогодично. Это стало возможным благодаря использованию комплексной защиты от замерзания, включающей:

• низкотемпературный комплект (нагревательный пояс и подогреватель картера компрессора);
• технологию умного размораживания;
• обратный клапан на последней петле холодильного контура, препятствующий попаданию в нее хладагента низкой температуры;
• дополнительное пространство между оребрением конденсатора и дренажным поддоном, благодаря чему конденсат не застаивается между ламелями;
• приподнятый с одной стороны дренажный поддон, обеспечивающий более быстрое стекание конденсата в дренажное отверстие.

Модульные чиллеры с низкотемпературным комплектом: конструкция

Компрессоры

Модульные чиллеры с низкотемпературным комплектом TCA201XHE, TCA401YHE и TAS450BHE оснащены герметичными спиральными EVI-компрессорами от Emerson Copeland (США), модели TAS300BHE и TAS500BHE — от Danfoss (Дания). Данные компрессоры имеют дополнительный порт впрыска пара. Через него в полость,  создаваемую спиральными пластинами, всасывается газообразный хладагент R410A, поступающий из контура переохлаждения и имеющий низкое давление. Он перемешивается с потоком фреона среднего давления, в результате чего увеличивается разность энтальпий. Благодаря этому повышается эффективность компрессора при эксплуатации как в режиме охлаждения, так и нагрева.

EVI-технология

Технология усовершенствованного впрыска пара (EVI) обеспечивает эффективное переохлаждение хладагента. Дополнительный контур переохлаждения включает пластинчатый теплообменник-экономайзер и электромагнитный клапан. Последний регулирует расход жидкого фреона, поступающего в экономайзер. В свою очередь, в данном теплообменнике происходит отбор тепла у основной части потока хладагента. Как показали наблюдения, его температура снижается в среднем на 12 градусов. В результате теплопередачи меньшая часть хладагента испаряется и через дополнительный порт впрыска пара всасывается компрессором, а основной поток пониженной температуры через дросселирующее устройство впрыскивается в испаритель. Благодаря дополнительному контуру переохлаждения удельная холодо- и теплопроизводительность чиллеров значительно возрастают. Кроме того, расширяется диапазон температур, при которых допускается их эксплуатировать. Так, модель TCA401YHE допускается эксплуатировать при температурах наружного воздуха: в режиме охлаждения — от -20 до +48 °C, нагрева — от -32 до +48 °C. Модульные чиллеры большой мощности могут работать при температурах окружающей среды от +5 до +48 °C и от -32 до +48 °C соответственно.

Электронный расширительный клапан

Дросселирующее устройство представляет собой высокоточный электронный расширительный клапан с 480 шагами регулирования. Сечение ЭРК изменяется по сигналу микроконтроллера промышленного уровня исходя из тепловой нагрузки. Клапан оснащен шаговым электродвигателем.

Испаритель

Противоточный кожухотрубный испаритель имеет традиционную конструкцию. Медные трубки, по которым циркулирует фреон, снабжены накаткой, увеличивающей площадь теплопередачи и повышающей ее эффективность. Вода в межтрубном пространстве теплообменника движется противотоком по отношению к хладагенту. Благодаря спиральным перегородкам ее более теплые слои активно перемешиваются с холодными. В результате диффузии температура жидкости выравнивается и на выходе испарителя достигает установленного пользователем (техперсоналом) значения. Максимальная температура воды на выходе из испарителя составляет:

• TCA201XHE, TCA401YHE и TAS450BHE — 55 °C;
• TAS300BHE и TAS500BHE — 60 °C.

Как следствие, модульные чиллеры с низкотемпературным комплектом можно круглогодично использовать в качестве источников холодной или горячей воды для конечных устройств системы отопления или кондиционирования любого типа:

• фанкойлов;
• радиаторов;
• теплых полов;
• вентиляционных установок.

Производительность модульных чиллеров (тепловых насосов) TAS300BHE и TAS500BHE в режиме нагрева при подключении к различным устройствам системы отопления

Примечание: температура окружающей среды — -12 °C по сухому термометру, -14 °C — по влажному.

Конденсатор

Чиллеры TCA201XHE и TAS500BHE оборудованы классическими V-образными конденсаторами. Теплопередача между хладагентом и наружным воздухом в них осуществляется с двух сторон. Остальные агрегаты оснащены усовершенствованными двойными С-образными теплообменниками. В данном случае забор воздуха осуществляется с четырех сторон, а площадь теплопередачи увеличилась сразу на 45%.

Для повышения эффективности теплопередачи модульные чиллеры с низкотемпературным комплектом оборудованы осевыми вентиляторами диаметром 760 мм. Лопасти крыльчатки имеют спиралевидную форму и характеризуются низким аэродинамическим сопротивлением. Скорость вращения рабочего колеса не превышает 840 об/мин. Как следствие, несмотря на значительный расход воздуха, они отличаются довольно низким уровнем шума при эксплуатации.

Система управления

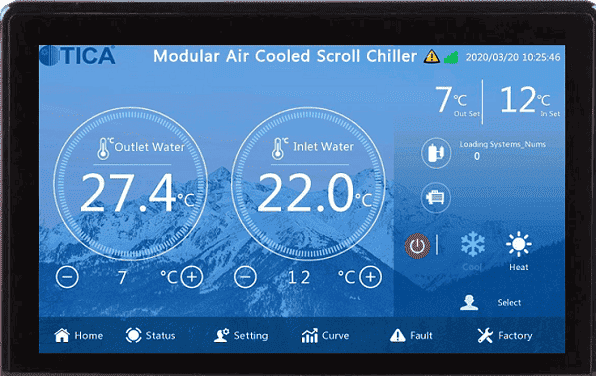

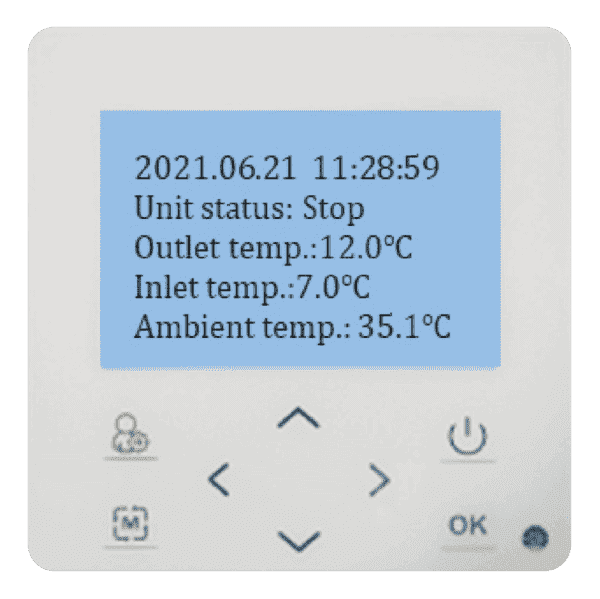

Опционально модульные чиллеры с низкотемпературным комплектом оснащаются проводным пультом ДУ с механическими кнопками или планшетом с сенсорным LED-дисплеем (OCPAD). При необходимости они могут подключаться к центральному пульту (OCPAD) и/или системе диспетчеризации (BMS). Обмен данными осуществляется с помощью интерфейса RS-485 по протоколу Modbus RTU.

Разумеется, устройства обладают всеми преимуществами, свойственными инверторным и неинверторным модульным чиллерам. Они предусматривают свободную компоновку в гидравлическом контуре, резервирование мощностей, выбор любого модуля в качестве ведущего, техобслуживание или ремонт отдельного чиллера без остановки всей системы кондиционирования. В один гидравлический контур можно подключить:

• до 16 модулей TCA201XHE и TCA401YHE;
• до 5 модулей TAS450BHE;
• до 8 модулей TAS300BHE и TAS500BHE.
