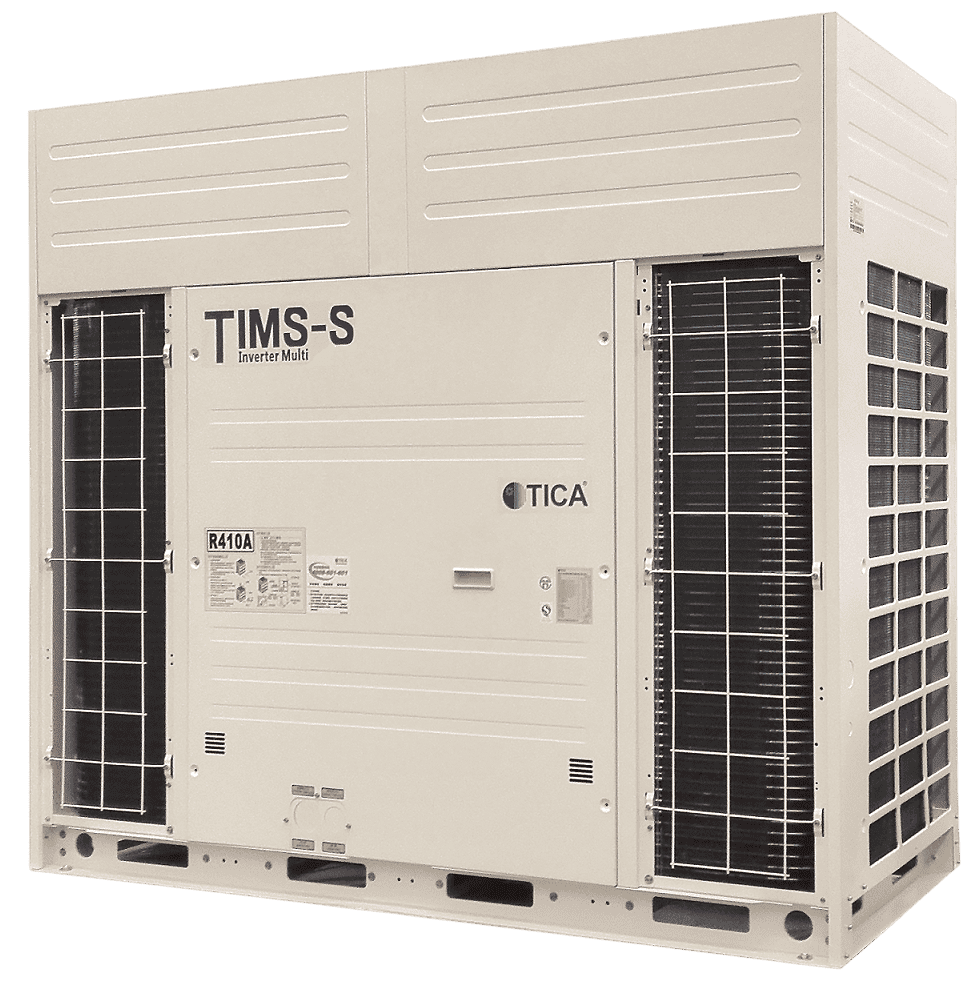

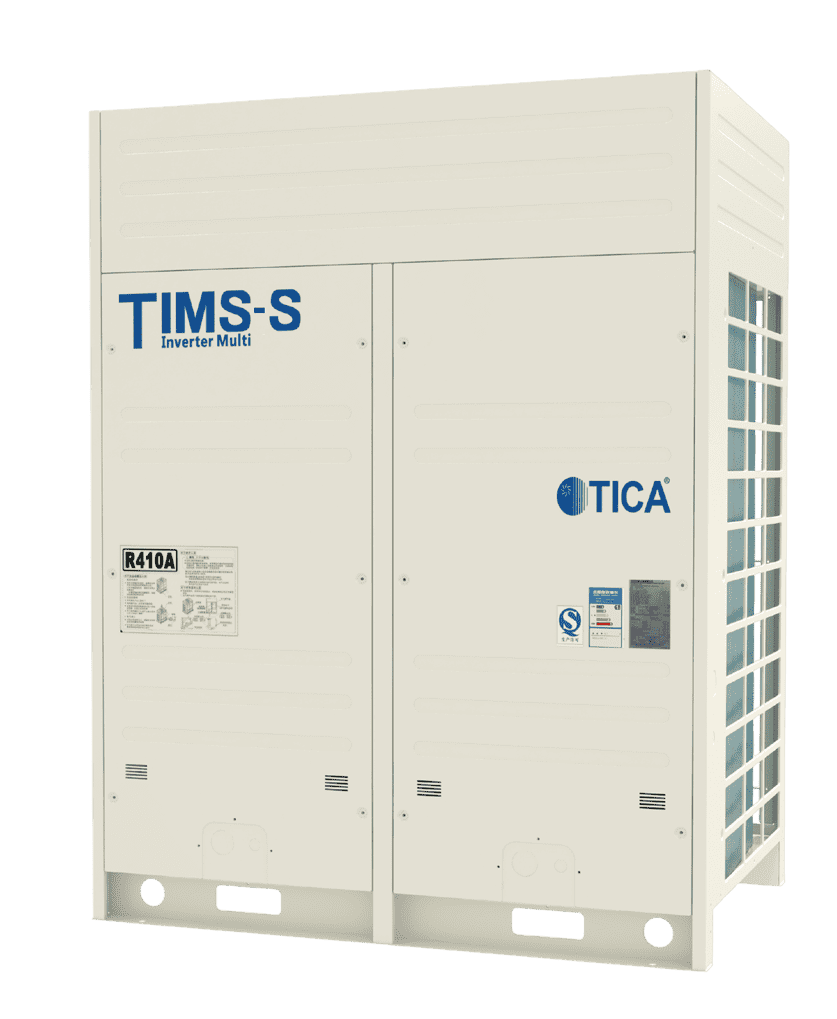

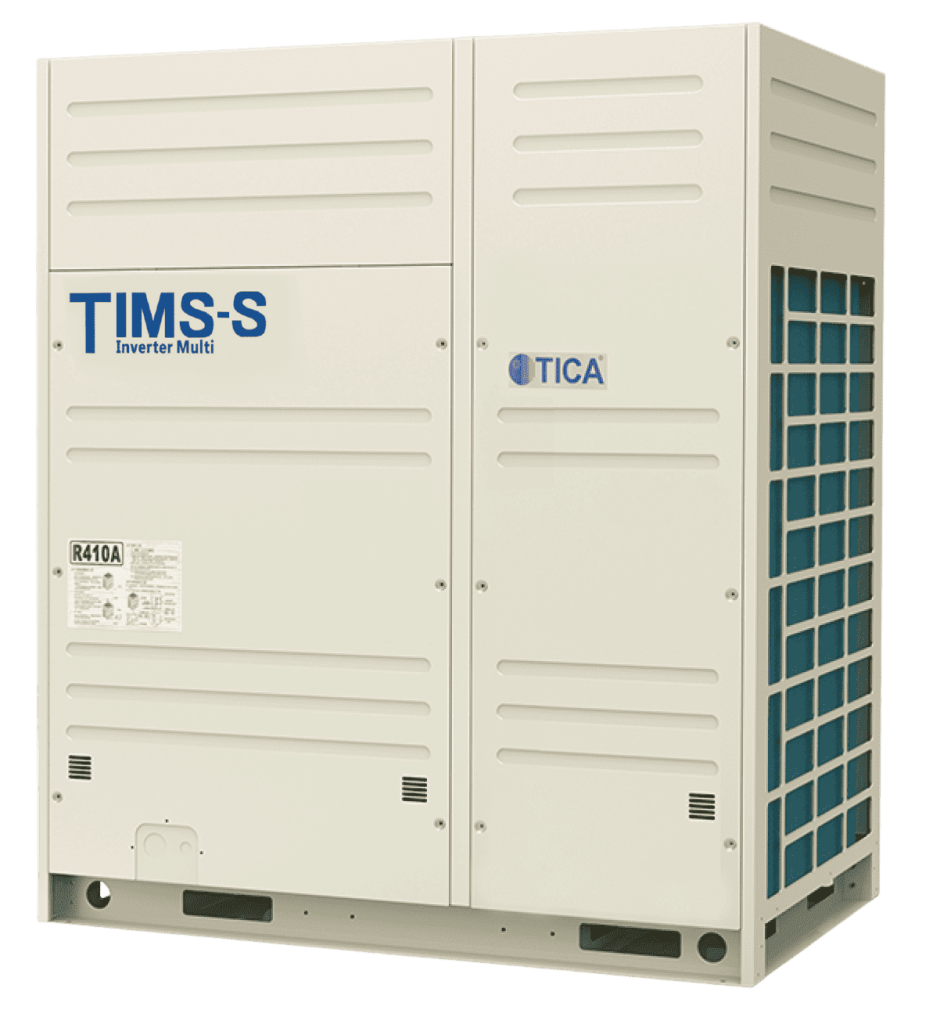

Индивидуальные наружные блоки (спиральный компрессор)

‹ ›

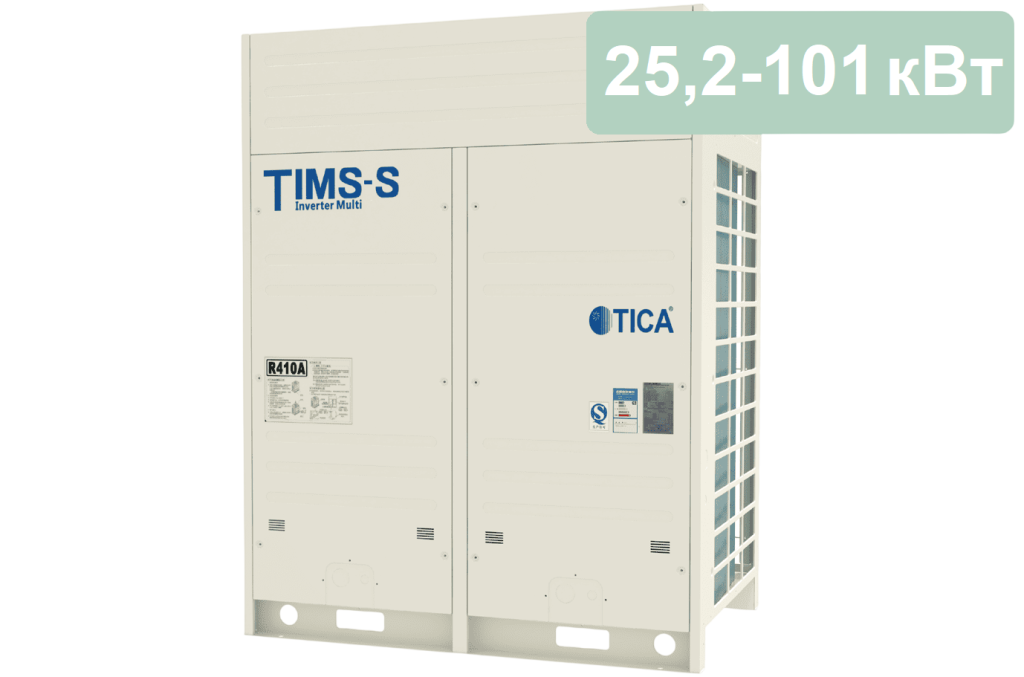

Индивидуальные наружные блоки (спиральный компрессор) включают 16 моделей выходной мощностью от 25,2 до 101,0 кВт. Их выходная мощность изменяется с шагом в 2 HP (5—6 кВт). Благодаря этому заказчик может подобрать наружный блок, который будет точно соответствовать тепловой нагрузке на объекте. К агрегатам можно подключить до 50 внутренних блоков — настенных, кассетных компактных и полноразмерных, напольно-потолочных, канальных ультратонких, средне- и высоконапорных и др.

Внешние блоки со спиральным компрессором, как и их аналоги с двухроторным компрессором, работают полностью автономно. Как следствие, подключить к ним другие модули нельзя. С одной стороны, это существенно упрощает монтаж и эксплуатацию агрегата, с другой — ограничивает мощность VRF-системы. Если ее производительность превышает 100 кВт, следует устанавливать комбинированные (модульные) наружные блоки, также выпускаемые компанией TICA.

Индивидуальные наружные блоки (спиральный компрессор): полностью инверторная конструкция

Индивидуальные наружные блоки (спиральный компрессор) имеют полностью инверторную конструкцию. Ключевым силовым агрегатом является DC-инверторный компрессор производства Mitsubishi Electric (Япония), работающий на фреоне R410A. В зависимости от производительности наружный блок может комплектоваться одним или двумя спиральными компрессорами. Максимальная производительность одного агрегата составляет 61,5 кВт. Благодаря установке столь мощного компрессора конструкторы TICA оптимизировали количество других компонентов холодильного контура — медных трубок, датчиков, стальных глушителей и др.

Модели линейки DST оборудованы компрессорами с технологией усовершенствованного впрыска пара (Enhanced Vapor Injection). Она подразумевает дополнительный впрыск пара среднего давления и температуры, благодаря чему увеличивается удельная тепло- и холодопроизводительность наружного блока при пороговых (ниже 0 °C или выше 40 °C) температурах окружающей среды. В наружных блоках серии DSA установлены стандартные компрессоры без технологии EVI.

Каждое устройство оснащено усовершенствованным С-образным конденсатором. Горячий воздух отводится с трех или четырех сторон в зависимости от модели внутреннего блока. Благодаря изменению формы теплообменника производителю удалось увеличить площадь обдува наружным воздухом сразу на 45% по сравнению с предыдущим поколением конденсаторов. Как следствие, значительно повысилась эффективность теплопередачи.

Медные трубки конденсатора имеют внутреннюю накатку. Это также дало прирост эффективности теплообмена за счет увеличения площади взаимодействия между хладагентом и наружным воздухом. Алюминиевое оребрение покрыто гидрофильным полимером по технологии Blue Fin. Оно защищает теплообменник от коррозии и обеспечивает быстрое удаление конденсата в дренажный поддон. Капли  практически не задерживаются между ребрами и смывают с него пыль и грязь.

Индивидуальные наружные блоки (спиральный компрессор) оборудованы одним или двумя осевыми вентиляторами. Рабочее колесо каждого из них вращается с помощью DC-электропривода. Скорость вращения плавно изменяется исходя из тепловой нагрузки и не превышает 800  об/мин.  При минимальной нагрузке вентилятор отключается. Как следствие, потребление электроэнергии сводится к минимуму. Для удаления снега и пыли вентилятор в течение короткого промежутка времени после остановки наружного блока вращается в обратном направлении. Это дает возможность стряхнуть снег и грязь и не позволить им проникнуть внутрь агрегата.

Индивидуальные наружные блоки (спиральный компрессор): системы управления

В отличие от кондиционеров с боковым выдувом воздуха, автономные наружные блоки с вертикальным выдувом могут использоваться для создания оптимального микроклимата в гостиницах. К ним подключаются внутренние блоки, работа которых регулируется посредством сухого контакта. Благодаря ему кондиционер в гостиничном номере автоматически включается/выключается, после того как гость вставит свою ключ-карту в соответствующий детектор.

Разумеется, для регулирования работы агрегата можно использовать проводной пульт, осуществляющий двустороннюю связь между наружным и внутренним блоками. Также по желанию заказчика доступно подключение к центральному пульту или системе диспетчеризации. Соответствующий пульт или шлюз приобретается в компании «Биоконд» за дополнительную плату.

Энергопотребление кондиционера отслеживается в режиме реального времени с помощью специализированного программного обеспечения. Встроенный флеш-накопитель Black Box записывает все данные, касающиеся внештатных ситуаций во время работы кондиционера. При необходимости их можно просмотреть на персональном компьютере и выявить причины неисправности.

Соединительный трубопровод

Максимальная общая эквивалентная длина фреоновой магистрали составляет 1100 м. Максимальный перепад высот между наружным и наиболее удаленным внутренним блоком достигает 110 м, между внутренними блоками — 30 м.

Диапазон рабочих температур окружающей среды

Индивидуальные наружные блоки (спиральный компрессор) допускается эксплуатировать при температуре окружающей среды:

• охлаждение — -5…+56 °C;
• обогрев — -30…+27 °C.

Наиболее мощную модель TIMS360DST разрешается эксплуатировать в режиме охлаждения при температуре от -16 до +56 °C, обогрева — от -30 до +27 °C.
