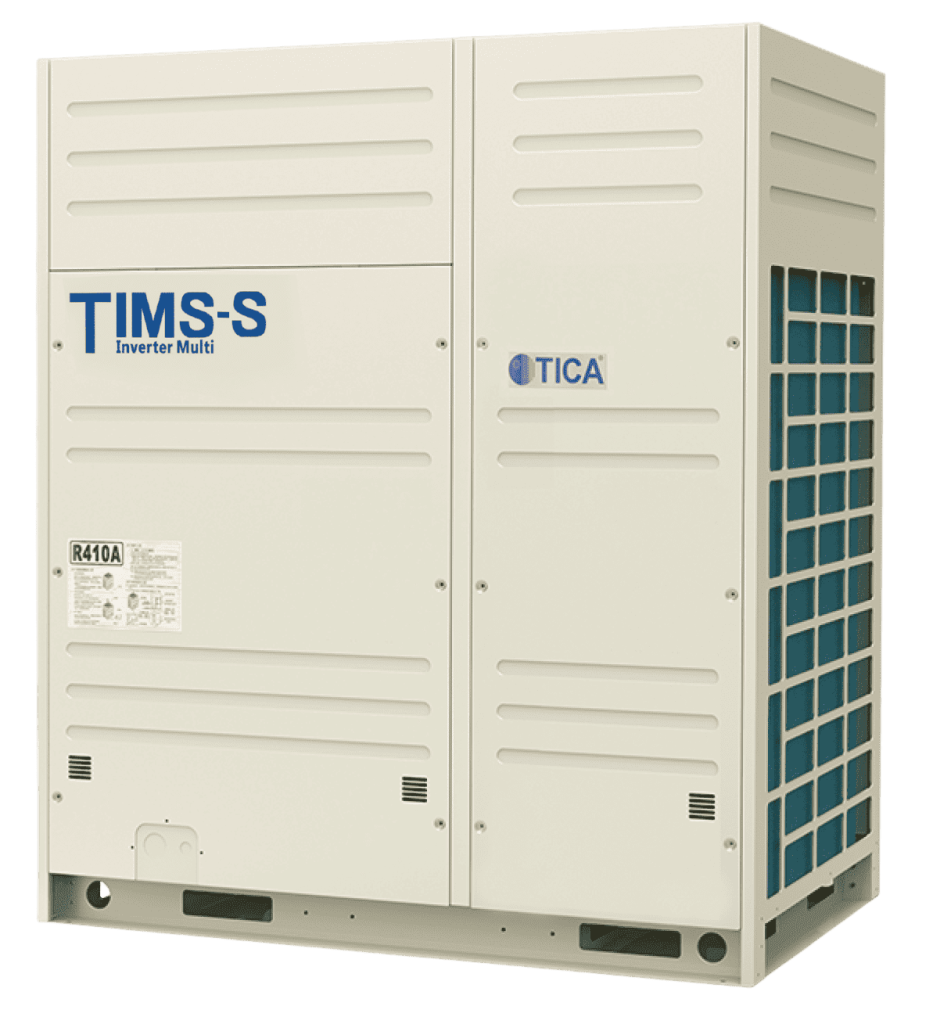

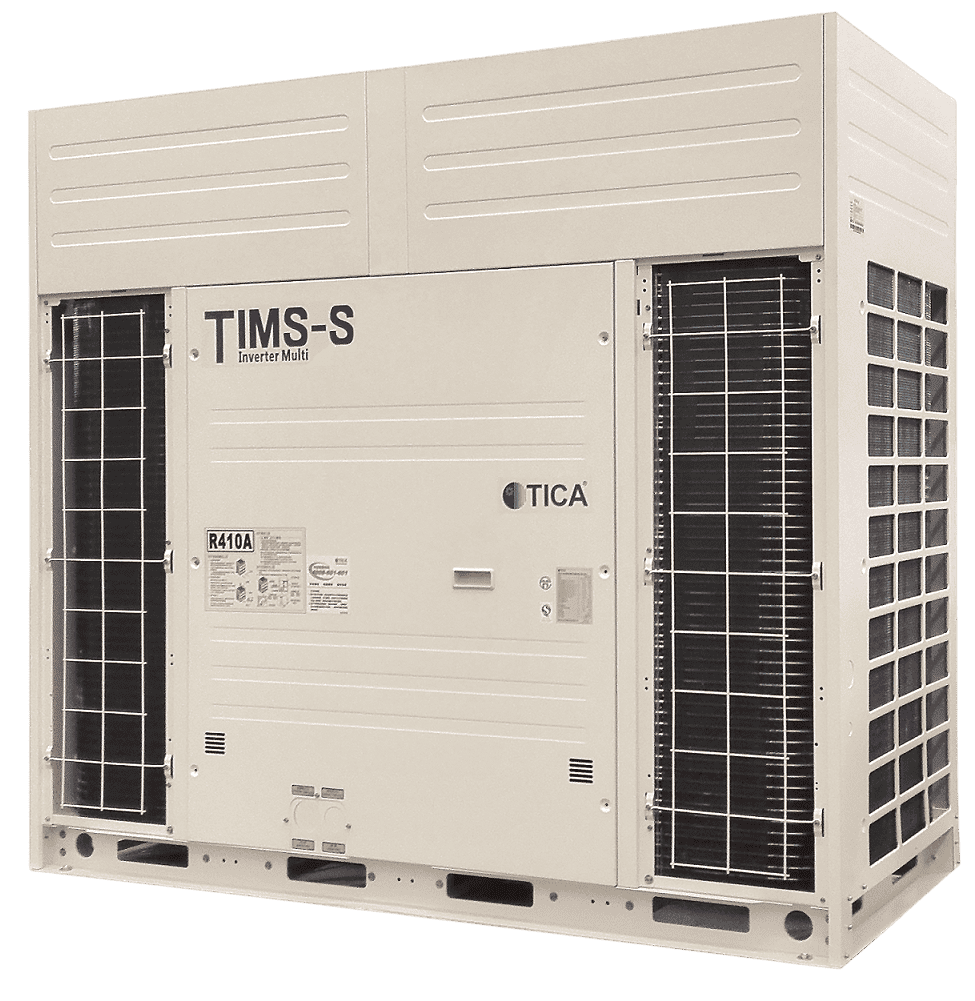

Индивидуальные наружные блоки (двухроторный компрессор) CSRYA

‹ ›

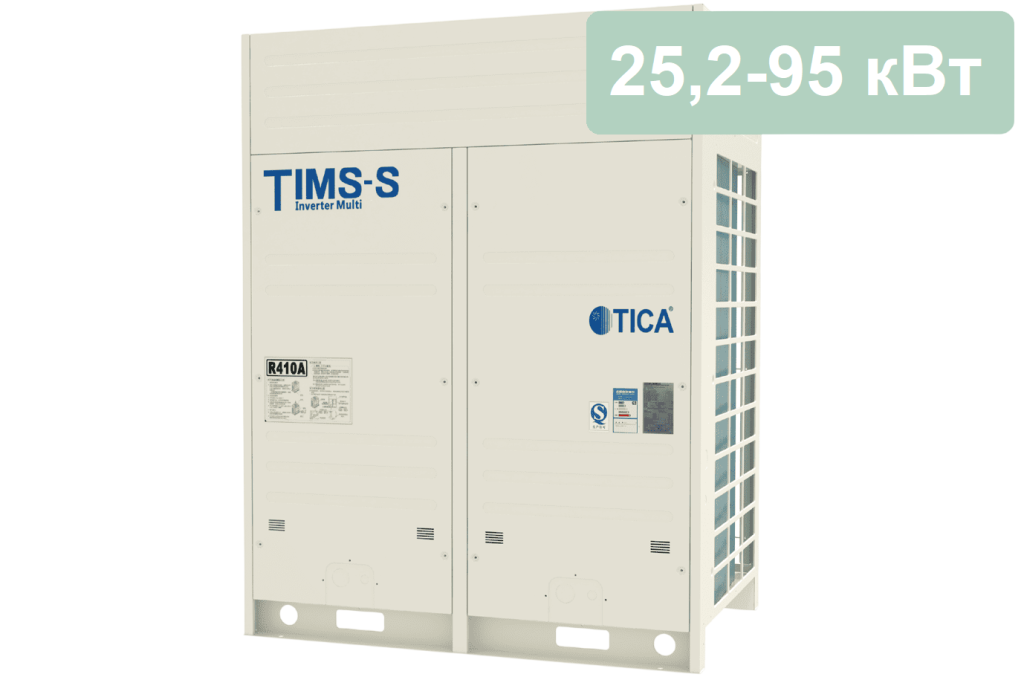

Индивидуальные наружные блоки (двухроторный компрессор) CSRYA включают 14 моделей выходной мощностью от 25,2 до 95,2 кВт. Данные агрегаты работают полностью независимо. Иными словами, к ним нельзя подключить дополнительные модули аналогичной или иной производительности.

Устройства предназначены для кондиционирования объектов малой и средней площади. К ним можно подключить до 45 внутренних блоков разных типов — настенных, кассетных, напольно-потолочных, канальных и др. Также наружные блоки с двухроторным компрессором могут нагнетать хладагент R410A во фреоновые испарители приточных установок. Для этого к мультизональной системе кондиционирования подключается соединительный комплект AHU KIT. Исходя из тепловой нагрузки, он регулирует расход фреона, нагнетаемого в теплообменник вентустановки. Фактически AHU KIT выполняет роль внутреннего блока и может наравне с ними подключаться к наружному. Совокупная выходная мощность внутренних блоков должна находиться в пределах 50—130% от номинальной производительности наружного. При этом одновременно могут эксплуатироваться внутренние блоки с суммарной мощностью не более 100%.

Индивидуальные наружные блоки (двухроторный компрессор) имеют полностью инверторную конструкцию. Это значит, что они оборудованы одним или двумя DC-инверторными компрессорами и DC-инверторными вентиляторами.

Индивидуальные наружные блоки (двухроторный компрессор) CSRYA: высокоэффективный двухроторный компрессор

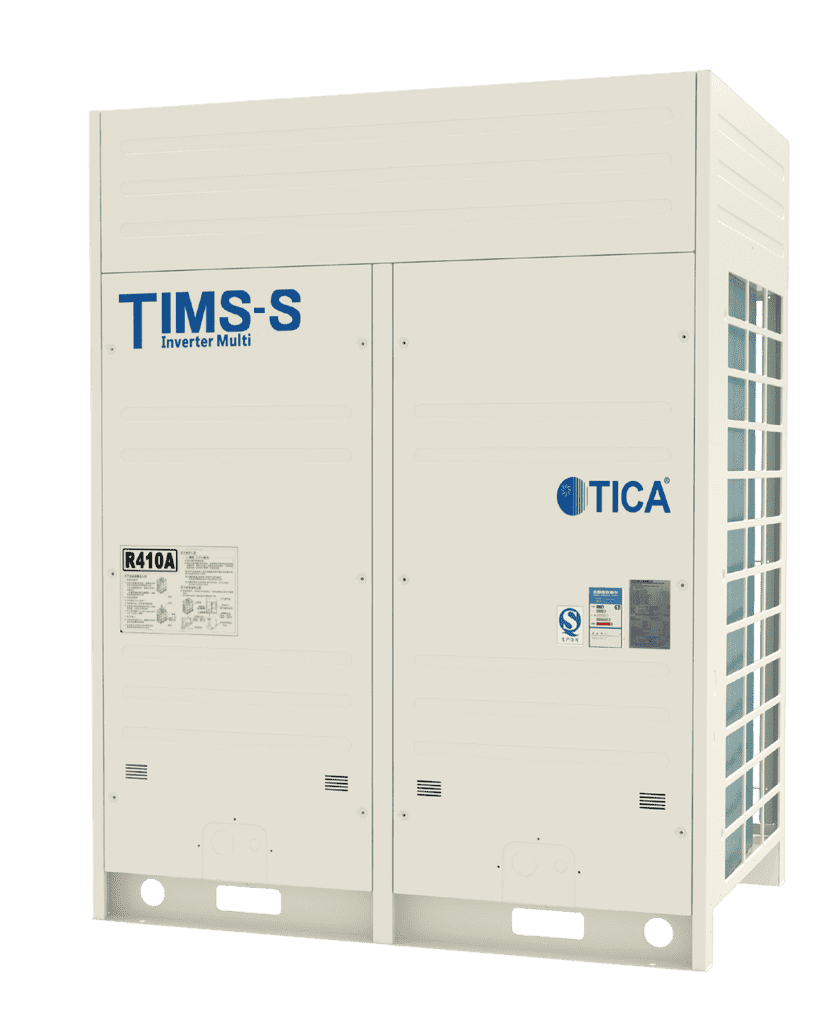

Сердцем VRF-системы (за исключением модели TIMS615CSRYA, которая в настоящее время комплектуется спиральным компрессором), является двухроторный компрессор с докипателем, выпускаемый Mitsubishi Electric (Япония). Как отмечалось выше, наружный блок комплектуется одним или двумя такими агрегатами. Производительность однокомпрессорных наружных блоков составляет 25,2—54 кВт, двухкомпрессорных — 61,5—95,2 кВт (см. вкладку «Технические характеристики»). В данных силовых агрегатах внедрено множество запатентованных технологий, являющихся собственными разработками Mitsubishi. В частности, они оснащены супермощными неодимовыми магнитами, обладающими сверхвысокой коэрцитивной силой. Под действием постоянного тока они формируют мощное магнитное поле, обеспечивающее повышенную скорость вращения вала компрессора.

Двухроторные компрессоры характеризуются довольно высоким КПД и надежной работой на протяжении всего срока службы. Однако их энергоэффективность примерно на 6—10% ниже, чем у спиральных аналогов. С другой стороны, последние стоят заметно дороже. Это объясняется прежде всего высокой себестоимостью спиральных компрессоров, для изготовления спиралей которых требуется высокоточное оборудование. Как следствие, индивидуальные наружные блоки (двухроторный компрессор) являются превосходным выбором по соотношению «цена — качество». Их следует выбирать для создания оптимального микроклимата на объектах небольшой площади, особенно если энергоэффективность не является приоритетом.

Соединительный трубопровод

Максимальная общая эквивалентная длина фреоновой магистрали составляет 1100 м, максимальная эквивалентная длина одной трубы — 240 м. Перепад высот между наружным и самым дальним внутренним блоком может достигать 110 м, между смежными внутренними — 30 м.

Индивидуальные наружные блоки (двухроторный компрессор) CSRYA: системы управления

Наружные блоки с двухроторным компрессором одинаково успешно применяются для кондиционирования административных зданий, торговых объектов, медицинских и культурных учреждений, учреждений общественного питания, гостиниц, таунхаусов, коттеджей и др. В случае обслуживания гостиничных апартаментов к агрегатам подключаются внутренние блоки с клеммами сухих контактов. Благодаря этому осуществляется включение/выключение кондиционера в каждом номере с помощью карты гостя. Как и другие кондиционеры, по желанию заказчика индивидуальные наружные блоки (двухроторный компрессор) подключаются к системе диспетчеризации (BMS). Для этого необходимо приобрести шлюз, поддерживающий протокол Modbus RTU или BACnet. Кроме того, нужно установить на головной компьютер специальное ПО, разработанное FUCA Automation — дочерней компанией TICA.

Также на компьютер или мобильный гаджет можно установить ПО, позволяющее в режиме реального времени следить за энергопотреблением наружного блока на протяжении всего срока службы. Помимо того, каждый агрегат оснащен специальным флеш-накопителем Black Box. Он записывает и более 10 лет хранит данные о нештатных ситуациях, возникающих в ходе эксплуатации кондиционера. Black Box значительно облегчает диагностику неисправностей и ремонт климатической техники. Обновление ПО также не составляет большого труда.

Диапазон рабочих температур

Индивидуальные наружные блоки (двухроторный компрессор) допускается эксплуатировать при температурах окружающей среды:

• охлаждение — от -16 до +56;
• обогрев — -30 до +27.
