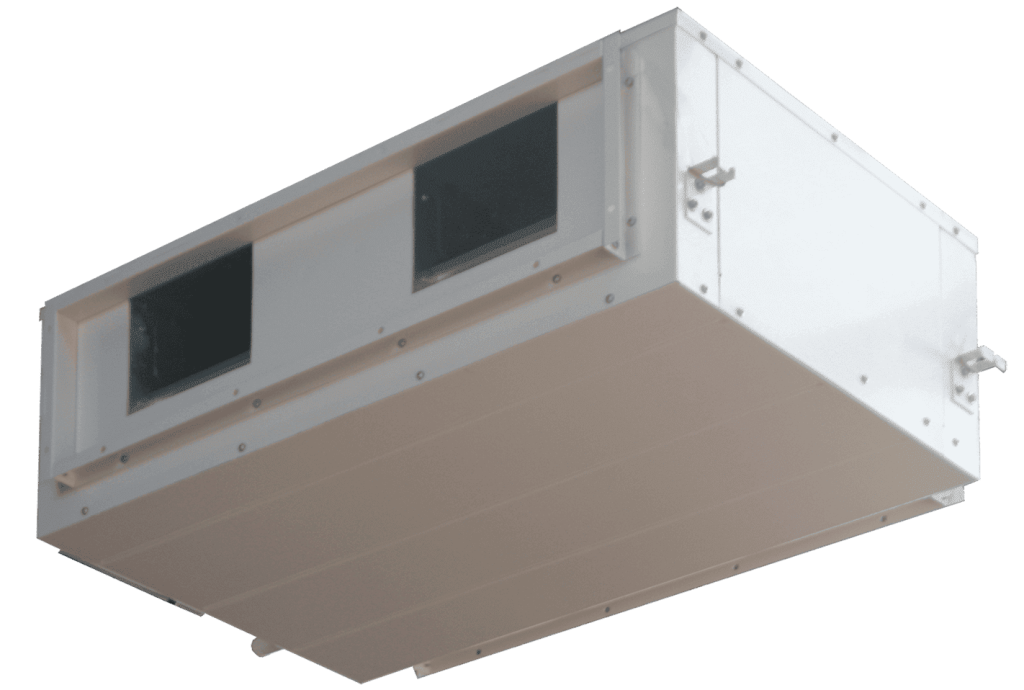

Высоконапорные канальные блоки со 100% притоком воздуха

Высоконапорные канальные блоки со 100% притоком воздуха серии TMDF, выпускаемые компанией TICA, применяются для поддержания оптимального микроклимата и требуемой сменяемости воздуха в производственных цехах и складских помещениях, спортивных комплексах и фитнес-центрах, кинотеатрах и концертных залах. Также эти устройства монтируют на объектах, в которых согласно санитарным нормам запрещена рециркуляция воздуха. К ним относятся: операционные блоки больниц, лаборатории, сварочные и иные цеха с выделением вредностей, кухни предприятий общественного питания, чистые помещения (зоны). Иными словами, кондиционеры данного типа можно встретить везде, где требуется подача большого объема свежего воздуха, компенсация мощных вытяжных систем или строгое разделение воздушных потоков.

Высоконапорные канальные блоки со 100% притоком воздуха: принцип работы

Фактически высоконапорные канальные блоки со 100% притоком воздуха представляют собой приточные вентиляционные установки, подключаемые к наружному блоку VRF-системы и укомплектованные фреоновыми испарителями. Кондиционеры забирают свежий воздух с улицы с помощью воздуховода. Далее воздушный поток пропускается через фильтр и теплообменник-испаритель внутреннего блока. Там он доводится до требуемой температуры, после чего под высоким давлением нагнетается в воздушную магистраль. Причем она может быть весьма разветвленной и протяженной. По каналам воздушной магистрали обработанный свежий воздух доставляется непосредственно в кондиционируемые помещения. В результате в каждом из них обеспечиваются одинаковый микроклимат и высокая кратность воздухообмена — до 15 раз в час. Свежий воздух заполняет помещения, а загрязненный либо удаляется вытяжной системой вентиляции, либо вытесняется через естественные щели.

Модельный ряд

Линейка канальных высоконапорных блоков TMDF включает 14 моделей производительностью от 14 до 56 кВт. Они выпускаются в четырех типоразмерах. Кондиционеры одного типоразмера отличаются как выходной мощностью, так и внешним статическим давлением (ESP). Последний показатель может варьироваться в диапазоне от 150 до 300 Па в зависимости от модели. Поэтому при выборе высоконапорного кондиционера рекомендуем обращать пристальное внимание на этот технические параметр.

Конструкция канального высоконапорного блока со 100-процентным подмесом свежего воздуха серии TMDF

Высоконапорные канальные блоки со 100% притоком воздуха оснащаются двумя крупными центробежными вентиляторами с загнутыми вперед лопатками. Оба агрегата размещаются на валу 3-скоростного двигателя переменного тока и, как следствие, вращаются одновременно. Скорость вращения устанавливается пользователем с помощью опционального проводного пульта дистанционного управления.

Очистка свежего воздуха осуществляется с помощью стандартного многоразового противопылевого фильтра. Как следствие, его необходимо регулярно снимать и промывать в теплой воде. По желанию заказчика высоконапорные канальные блоки со 100% притоком воздуха могут комплектоваться 3-ступенчатой системой фильтрации, включающей:

• фильтр тонкой очистки, задерживающий наиболее вредные для легких человека частицы PM10 и PM2.5;
• антиформалдьдегидный слой, нейтрализующий формальдегиды, бензолы, сероводород, табачный дым и другие органические вещества;
• антибактериальный слой с ионами серебра, уничтожающий до 99% вредоносных микроорганизмов — бактерий, вирусов, грибков.

Свежий воздух доводится до заданной пользователем температуры в испарителе внутреннего блока. Данный теплообменник имеет большее количество рядов по сравнению со стандартными блоками рециркуляционного типа и, как следствие, большую холодо- и теплопроизводительность. Это обусловлено тем, что зимой через него проходит необработанный уличный воздух температурой до -15…-20 °C, а летом — до +40 °C и даже выше. Для повышения эффективности теплопередачи медные трубки снабжены накаткой — внутренними насечками трапецеидальной формы. Защита алюминиевого оребрения от коррозии обеспечивается благодаря специальному антикоррозийному составу, нанесенному по технологии Blue Fin. Кроме того, на заводе-изготовителе алюминиевое оребрение покрывается гидрофильным слоем, ускоряющим стекание конденсата в дренажный поддон.

Встроенный EXV-модуль с электронным расширительным клапаном (ЭРК) регулирует количество впрыскиваемого в испаритель фреона R410A. Сечение ЭРК регулируется шаговым двигателем с 480 шагами. Конструкция клапана исключает пропуск шагов.

Высоконапорные канальные блоки со 100% притоком воздуха: система управления

Как и аналоги с частичным подмесом, канальные высоконапорные блоки серии TMDF опционально комплектуются проводными пультами ДУ. Централизованное управление агрегатами, входящими в состав мультизональной системы кондиционирования, осуществляется посредством центрального пульта. Он также приобретается за дополнительную плату. При необходимости внутренние блоки подключаются к системе диспетчеризации (BMS). Обмен данными осуществляется по протоколу Modbus (стандарт), BACnet или LonWorks. Соответствующий шлюз приобретается отдельно.
