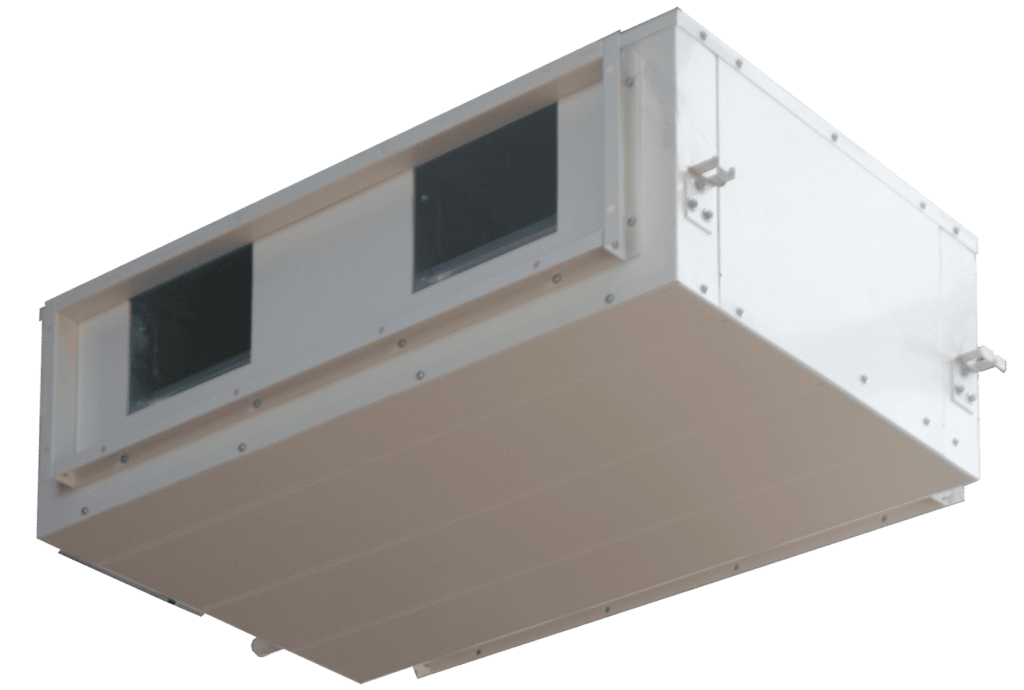

Высоконапорные канальные внутренние блоки с частичным притоком воздуха применяются для создания и поддержания одинакового микроклимата в одном большом или нескольких помещениях сразу. Кондиционеры используются прежде всего в полупромышленных и промышленных системах вентиляции и кондиционирования с протяженными воздуховодами. Внутренний блок может находиться как в обслуживаемом, так и в отдельном вспомогательном или служебном помещении. Подача обработанного и забор загрязненного воздуха осуществляются через соответствующие воздуховоды. Они подсоединяются непосредственно к приточным и вытяжным вентиляционным решеткам (дефлекторам, анемостатам), установленным в кондиционируемом помещении.
Модельный ряд включает 4 модели производительностью от 10 до 14 кВт. Габаритные размеры кондиционеров одинаковы. Они отличаются друг от друга выходной мощностью центробежного вентилятора, а также холодо- и теплопроизводительностью испарителя.
Высоконапорные канальные внутренние блоки комплектуются двумя трехскоростными вентиляторами. Они устанавливаются на валу одного электропривода переменного тока. Благодаря этому кондиционеры нагнетают в воздуховоды воздух с внешним статическим давлением (ESP) от 50 до 150 Па. На заводе-изготовителе по умолчанию устанавливается ESP, равное 50 Па.
Обрабатываемый воздух пропускается через медно-алюминиевый испаритель. Медные трубки теплообменника имеют накатку, увеличивающую площадь теплопередачи между фреоном R410A и рециркуляционным воздухом и повышающую ее эффективность. На трубках испарителя жестко фиксируется алюминиевое оребрение. Для предотвращения ржавчины и ускорения стекания конденсата в дренажный поддон на пластины оребрения с обеих сторон нанесены антикоррозийный слой и гидрофильное покрытие.
Корпус кондиционера имеет довольно толстые стенки. Пространство между внутренней и наружной стенками заполнено вспененным полиуретаном. Благодаря этому значительно снижается уровень шума и вибрации во время работы системы кондиционирования воздуха.
Приточный и рециркуляционный воздуховоды размещаются соответственно спереди и сзади внутреннего блока. При необходимости к рециркуляционному воздуховоду подсоединяется дополнительный воздуховод, осуществляющий забор свежего воздуха с улицы. В камере смешения происходит перемешивание потоков, после чего они пропускаются через воздушный фильтр. В стандартной комплектации высоконапорные канальные внутренние блоки оснащаются фильтром грубой очистки. По желанию заказчика кондиционеры могут комплектоваться 3-ступенчатой системой фильтрации. Она включает:
Как и низко- и средненапорные канальные блоки, высоконапорные агрегаты опционально могут комплектоваться проводным пультом дистанционного управления. Также по желанию заказчика кондиционеры подключаются к центральному пульту управления, а через него — к системе диспетчеризации (BMS). В последнем случае дополнительно приобретается внешний шлюз, работающий по протоколу Modbus RTU.
Здоровье и комфорт✅ Легко моющийся противопылевой фильтр Конструкция✅ Два центробежных вентилятора |
Функциональность✅ Подача воздуха со статическим давлением от 50 (по умолчанию) до 150 Па |
Эффективность✅ Хладагент R410A Надежность✅ Функция самодиагностики |
Канальные высоконапорные блоки с частичным подмесом свежего воздуха нагнетают воздушные массы с внешним статическим давлением (ESP), равным 50 (по умолчанию), 100 или 150 Па. Данный показатель регулируется пользователем. Благодаря этому к кондиционерам можно подключать длинные и разветвленные воздуховоды.
К рециркуляционному воздуховоду внутреннего блока может быть подключен приточный воздуховод. Благодаря ему свежий воздух забирается с улицы и подается в корпус кондиционера, где пропускается через фильтр и смешивается с рециркулирующими воздушными массами. После этого общий воздушный поток посредством воздуховода нагнетается в обслуживаемое помещение.
Внутренние блоки устанавливаются за подвесным потолком или фальшстеной. Они полностью скрываются от посторонних глаз, а следовательно, не портят интерьер и не загромождают стены. При необходимости кондиционеры можно размещать во вспомогательных и служебных помещениях.
Высоконапорные канальные внутренние 6локи оснащены разъемом для прямого подключения к центральному пульту или шлюзам систем диспетчеризации. Построение системы диспетчеризации возможно с использованием шлюзов, работающих по протоколу Modbus.
| Модель | TMDH100AB | TMDH112AB | TMDH125AB | TMDH140AB | ||
|---|---|---|---|---|---|---|
| Номинальная холодопроизводительность | кВт | 10.0 | 11.2 | 12.5 | 14.0 | |
| Номинальная теплопроизводительность | кВт | 11.2 | 12.5 | 14.0 | 16.0 | |
| Электропитание | ф/В/Гц | 1/220/50 | ||||
| Двигатель | AC | |||||
| Потребляемая мощность | Вт | 400 | 420 | 500 | 550 | |
| Габариты устройства (Ш×Г×В) | мм | 1200×750×390 | ||||
| Расход воздуха | высокая скорость | м3/ч | 1800 | 2000 | 2250 | 2700 |
| средняя скорость | 1450 | 1600 | 1800 | 2150 | ||
| низкая скорость | 1050 | 1300 | 1450 | 1750 | ||
| Внешнее статическое давление (регулируемое) | Па | 50 (150) | ||||
| Уровень шума (высокая/средняя/низкая скорость) | дБ(А) | 49/46/42 | 51/47/43 | |||
| Масса нетто | кг | 62 | ||||
| Соединительный трубопровод | диаметр жидкостной трубы | мм | 9.52 | |||
| диаметр газовой трубы | мм | 15.88 | ||||
| номинальный диаметр дренажной трубы | мм | DN25 | ||||
