Средненапорные канальные внутренние блоки

‹ ›

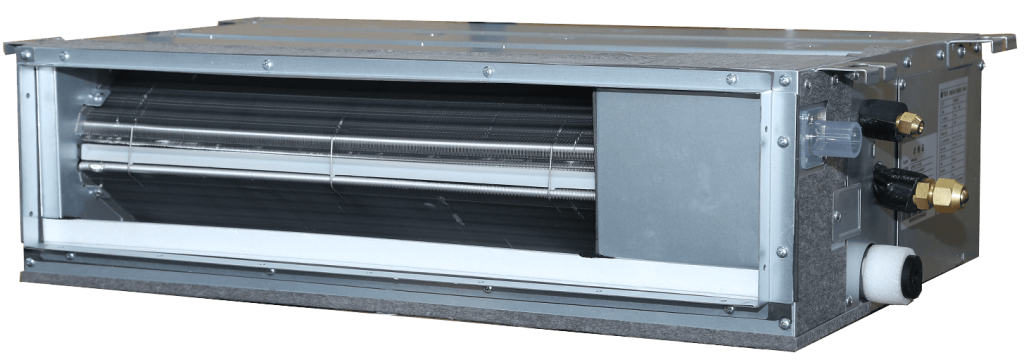

Средненапорные канальные внутренние блоки серии TMDN-AE применяются для создания и поддержания одинакового микроклимата в одном просторном или нескольких смежных помещениях. Данные устройства, подключаемые к наружному блоку мультизональной VRF-системы, позволяют обслуживать объект сложной планировки и создавать оптимальные условия в каждой его зоне. Что особенно важно, кондиционируемые комнаты (офисы) могут располагаться как на одном, так и на разных этажах. Более того, сам кондиционер может находиться в каком-либо вспомогательном помещении. Несмотря на это, он все равно будет эффективно охлаждать или нагревать воздух на объекте благодаря подсоединяемым к нему воздуховодам. Обработанный воздух подается в помещение через приточный воздуховод, загрязненный — забирается через вытяжной. Последний подсоединяется снизу или сзади (по желанию владельца): соответствующее отверстие закрывается металлической пластиной. В случае подсоединения нескольких приточных или вытяжных воздуховодов может быть использован пленум-бокс с отверстиями соответствующего сечения (диаметра).

Средненапорные канальные внутренние блоки серии TMDN-AE насчитывают 8 моделей производительностью от 7,1 до 16 кВт. Они подают воздушный поток со статическим давлением (ESP) от 30 до 100 Па. Установленное на заводе-изготовителе значение  ESP составляет 50 Па.  Если требуется меньшая выходная мощность и, соответственно, меньшее давление рекомендуем обратить внимание на канальные низконапорные блоки, также выпускаемые корпорацией TICA Group. Их производительность варьируется от 2,2 до 7,1 кВт, а ESP — от 10 до 50 Па.

Средненапорные канальные внутренние блоки: конструктивные особенности

Конструктивные особенности внутренних блоков канального типа объясняются их назначением. Поскольку данные промышленные кондиционеры устанавливаются за подвесным потолком или фальшстеной, необходимости в стильном дизайне нет. Агрегаты имеют металлический корпус, под которым размещается дренажный поддон. Конденсат, скапливающийся в поддоне, выводится в окружающую среду с помощью дренажной помпы с высотой напора до 1200 мм. Это один из самых высоких показателей для внутренних блоков такого типа. Обычно высота напора составляет от 700 до 1000 мм.

С внешней стороны корпуса размещается модуль со встроенным электронным расширительным клапаном (EXV). Его сечение изменяется благодаря шаговому электродвигателю в точном соответствии с тепловой нагрузкой. Количество шагов регулирования — 480. Если кондиционер выключен, клапан полностью закрыт.

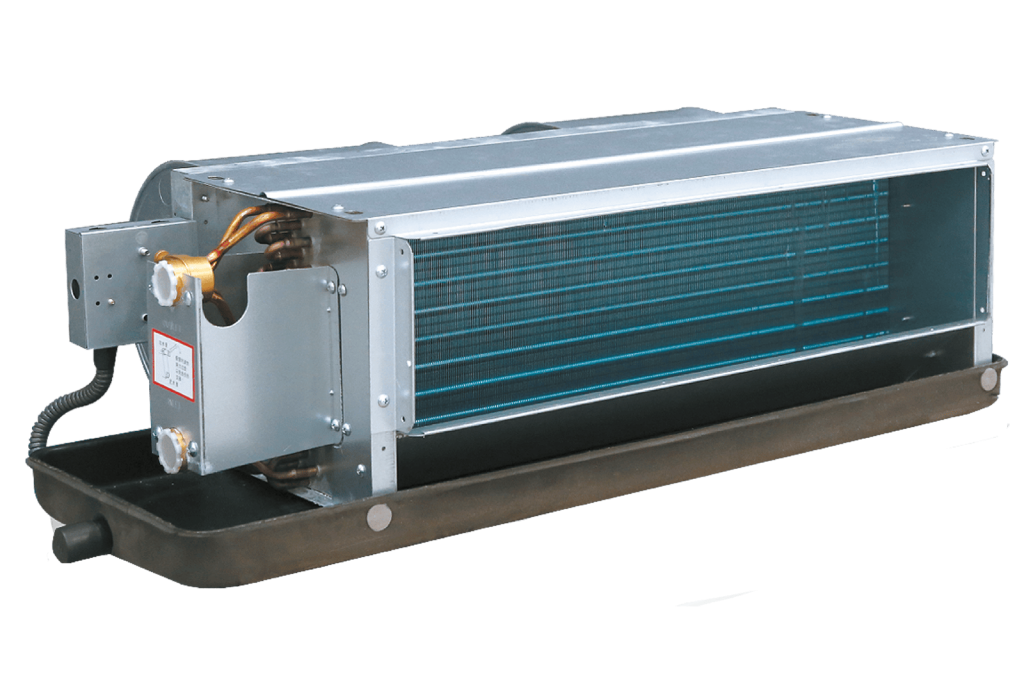

Внутри корпуса высотой всего 270 мм находятся теплообменник-испаритель и 7-скоростной центробежный (радиальный) вентилятор. Испаритель состоит из медных трубок, по которым циркулирует фреон R410A, и алюминиевого оребрения. Для увеличения площади теплопередачи трубки снабжены внутренними насечками. Благодаря им эффективность теплообмена повысилась на 8—10% по сравнению с гладкими трубками. Пластины алюминиевого оребрения покрыты антикоррозийным составом по технологии Blue Fin. Он предотвращает образование ржавчины и облегчает стекание конденсата в дренажный поддон.

Вентилятор с 7-скоростным DC-двигателем

Основными источниками шума во внутреннем блоке канального типа являются двигатель и подключенный к нему вентилятор. В промышленных кондиционерах серии TMDN-AE используется компактный 7-скоростной бесколлекторный двигатель постоянного тока. Он обеспечивает плавную работу центробежного (радиального) вентилятора с усовершенствованным профилем загнутых вперед лопаток. Изменение профиля лопаток позволило снизить аэродинамическое сопротивление рабочего колеса. В результате уровень шума при эксплуатации кондиционеров производительностью 14—16 кВт на минимальной скорости уменьшился до 27 децибел. Если учесть, что средненапорные канальные внутренние блоки устанавливаются за подвесным потолком (фальшстеной), уровень звукового давления снижается еще заметнее.

Забираемый из помещения воздух пропускается через многоразовый механический фильтр в виде пластиковой или нейлоновой сетки. По желанию заказчика средненапорные канальные внутренние блоки могут комплектоваться трехступенчатой системой фильтрации. Она задерживает пыль, пыльцу, взвешенные частицы размером более 2,5 мкм (наиболее опасные для легких человека) и нейтрализует сигаретный дым, различные окислы, формальдегиды, сероводород и другие органические соединения. Антибактериальный слой 3-ступенчатой системы фильтрации с эффективностью 99% уничтожает вредоносные микроорганизмы.

Управление

По желанию заказчика средненапорные блоки канального типа серии TMDN-AE оснащаются проводными пультами дистанционного управления. Благодаря порту RS-485 на плате управления их можно подключить к центральному пульту, координирующему работу всех внутренних блоков VRF-системы. В свою очередь, сам пульт интегрируется в систему диспетчеризации (BMS). Для обмена данными с головным устройством (компьютером) используется протокол Modbus RTU. Опционально можно заказать шлюз, предназначенный для работы с протоколом BACnet или LonWorks.
