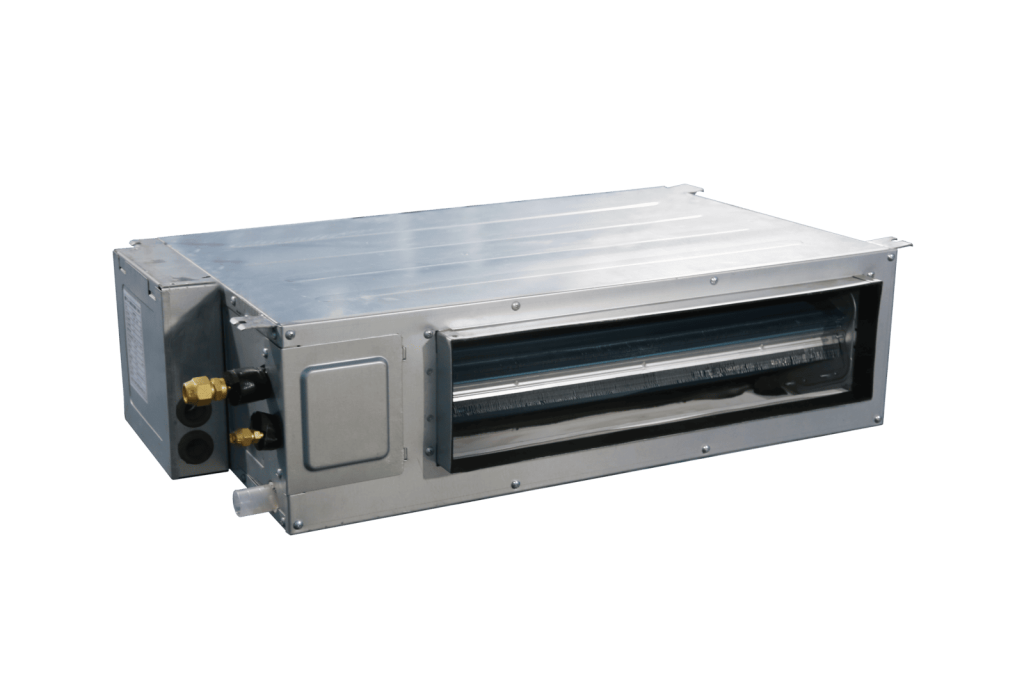

Низконапорные канальные внутренние блоки

‹ ›

Низконапорные канальные внутренние блоки TMDN-ADB эксплуатируются в составе мультизональной VRF-системы серии TIMS. Данные устройства монтируются скрытно за фальшпотолком или фальшстеной. Они непосредственно примыкают к вентиляционной решетке или диффузору, распределяющему обработанный воздух по всему пространству помещения. Загрязненные воздушные массы забираются через вытяжную решетку и всасываются внутренним блоком канального типа с помощью воздуховода. Он подсоединяется снизу или сзади (по усмотрению владельца), что значительно облегчает проектирование и монтаж системы кондиционирования.

Модельный ряд включает 11 кондиционеров производительностью от 2,2 до 7,1 кВт.

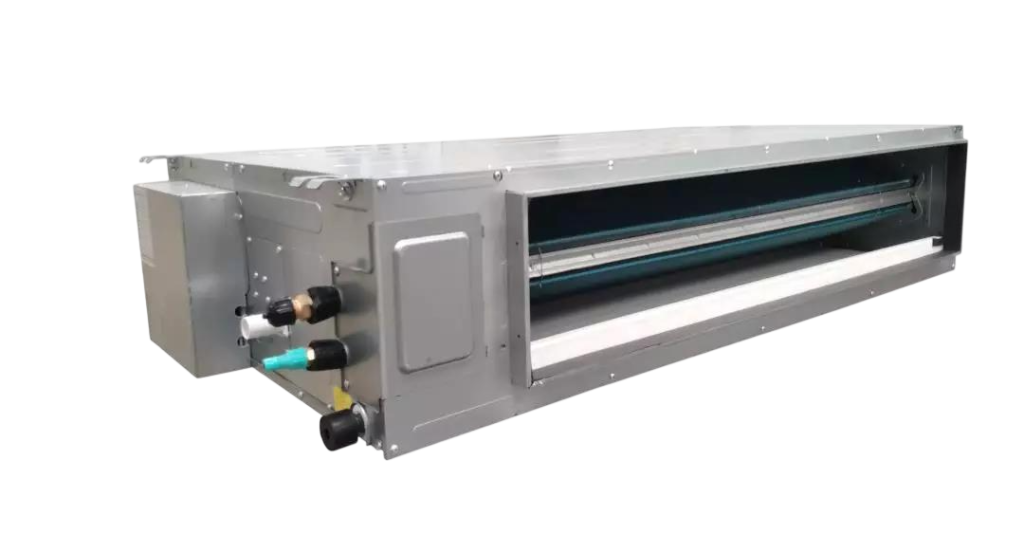

Низконапорные канальные внутренние 6локи: ультратонкий корпус высотой всего 200 мм

Компоненты агрегатов серии TMDN-ADB, выпускаемых компанией TICA, размещаются в прочном металлическом корпусе высотой всего 200 мм. Это один из самых низких показателей в HVAC-индустрии. Низконапорные канальные внутренние блоки большинства других производителей имеют толщину 23, 25 см и более. Как следствие, такие устройства можно монтировать в помещениях с потолками высотой менее 2,3 м.

Компоненты низконапорного канального 6лока

Металлический корпус легко выдерживает давление воздуха, нагнетаемого центробежным (радиальным) рабочим колесом с загнутыми вперед лопатками. Оно имеет средний диаметр. Тем не менее уровень шума во время его вращения довольно мал даже по сравнению с канальными средненапорными блоками. Рабочее колесо приводится в движение с помощью DC-электропривода. Он обеспечивает плавное изменение скорости вращения крыльчатки в точном соответствии с тепловой нагрузкой. Благодаря этому поддерживается стабильное статическое давление и снижается уровень звукового давления при эксплуатации. Устройства подают воздушный поток со статическим давлением 10, 30 или 50 Па (по умолчанию — 10 Па). Данный показатель можно регулировать. При оформлении заказа следует уточнить, на какое давление должен быть рассчитан кондиционер.

Воздушный канал устройства и лопасти рабочего колеса сбалансированы благодаря гидрогазодинамическому моделированию (CFD). Оно позволило в еще большей степени снизить аэродинамическое сопротивление крыльчатки и довести уровень шума до 23 децибел, что соответствует шепоту человека. Если учесть, что низконапорные канальные внутренние 6локи монтируются за фальшстеной или фальшпотолком, то находящиеся в помещении пользователи вообще не услышат, как работают данные агрегаты.

Устройства оборудованы встроенным EXV-модулем. В качестве дросселирующего устройства используется электронный расширительный клапан, сечение которого изменяется с помощью шагового электродвигателя.

Медно-алюминиевый теплообменник имеет стандартную конструкцию. Медные трубки, по которым циркулирует фреон R410A, снабжены внутренней накаткой, увеличивающей площадь теплопередачи и повышающей ее эффективность. Гидрофильный полимер, нанесенный по технологии Blue Fin, защищает алюминиевое оребрение от коррозии.

Низконапорные канальные внутренние 6локи оснащены дренажным поддоном и дренажной помпой с высотой напора до 1200 мм. Это также один из наиболее высоких показателей в отрасли. Благодаря столь мощной помпе устройства можно размещать практически в любой точке обслуживаемого объекта. Достаточно лишь правильно установить дренажный шланг, чтобы предотвратить его провисание.

Низконапорные канальные внутренние 6локи: фильтрация воздуха

По умолчанию низконапорные канальные внутренние 6локи линейки TMDN-ADB комплектуются противопылевым фильтром. По желанию заказчика они могут быть оборудованы 3-ступенчатой системой фильтрации. Она включает:

• фильтр тонкой очистки, задерживающий частицы PM2.5;
• антиформальдегидный слой, разлагающий летучие органические вещества, в том числе формальдегиды, бензолы, сероводород, табачный дым и др., на безвредные молекулы воды и углекислого газа. Эффективность составляет 90% (цикл — 60 минут);
• антибактериальный слой, уничтожающий вредоносные микроорганизмы. Эффективность их инактивации достигает 99%.

Управление

По желанию заказчика низконапорные канальные внутренние 6локи серии TMDN-ADB могут комплектоваться проводными пультами управления. Также доступно центральное управление и подключение к системе диспетчеризации (BMS) по протоколу Modbus.
