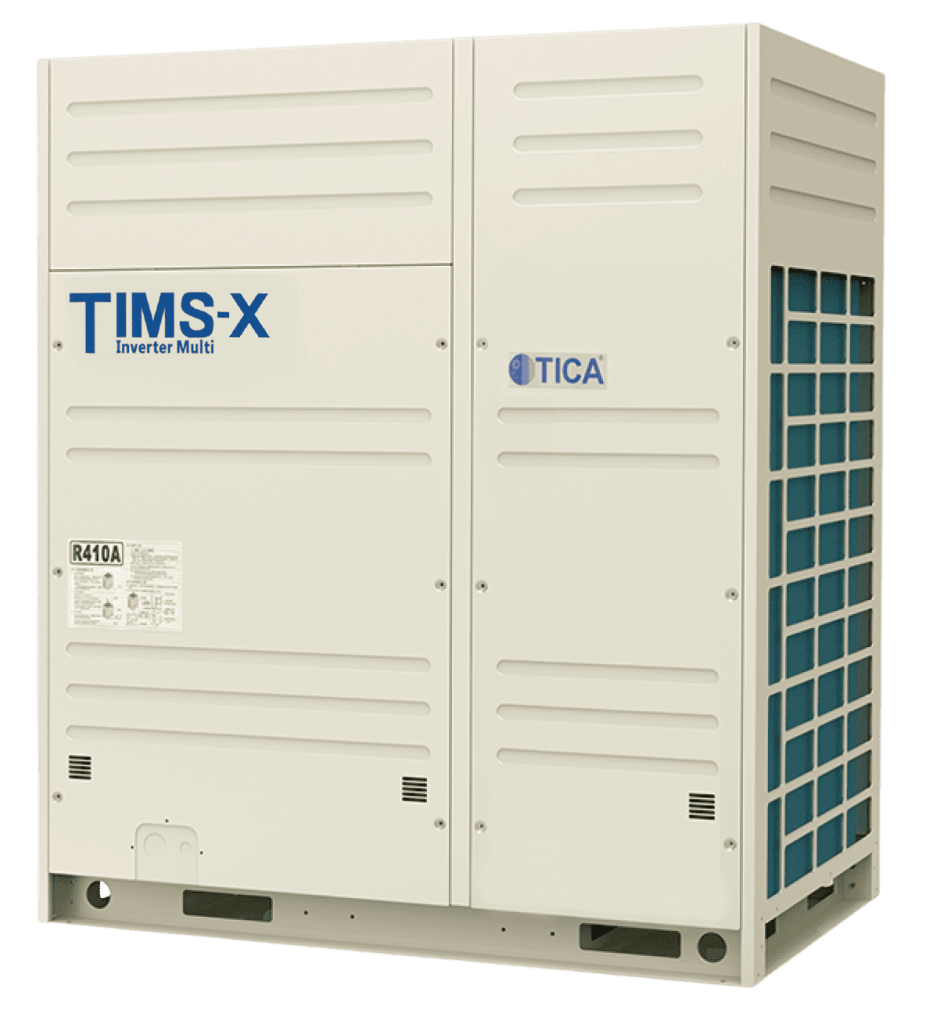

Модульные наружные блоки (спиральный компрессор)

‹ ›

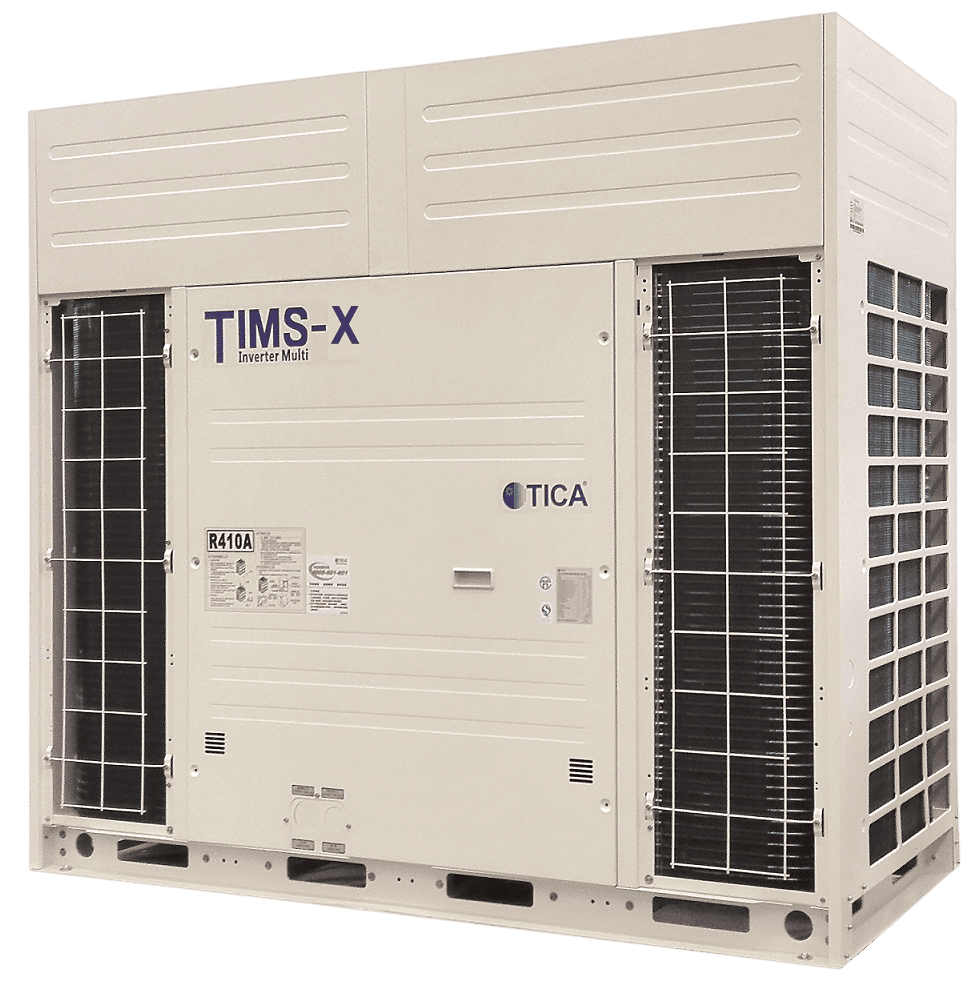

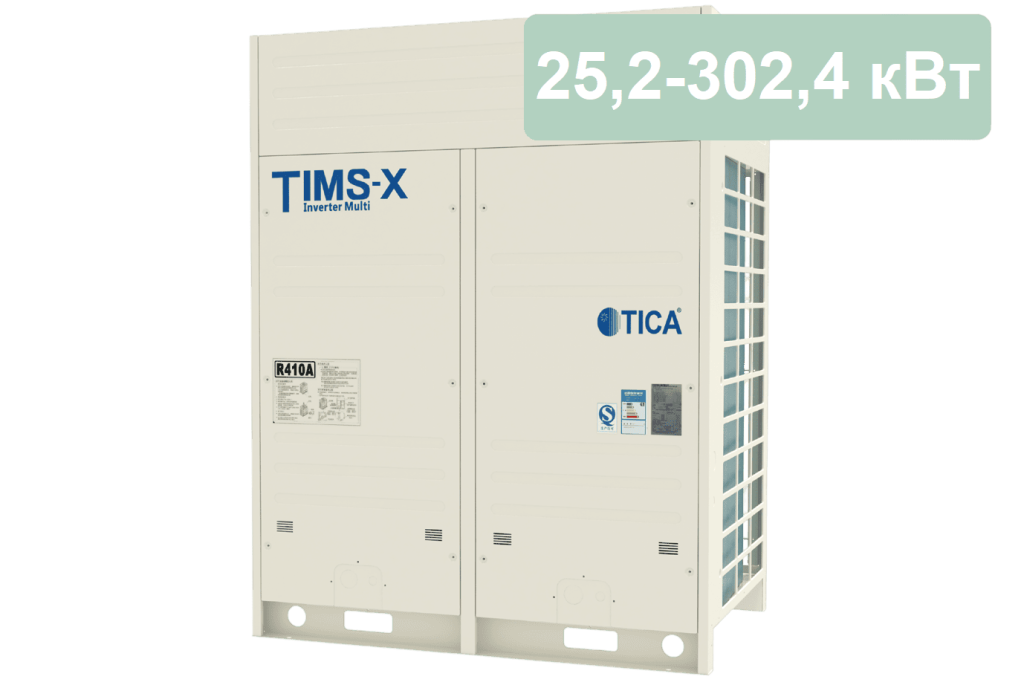

Корпорация TICA Group располагает наиболее широким в HVAC-индустрии модельным рядом модульных VRF-систем. В частности, модульные наружные блоки (спиральный компрессор) включают свыше 50 моделей производительностью от 25,2 до 302,4 кВт. Еще 40 моделей оборудованы двухроторными компрессорами выходной мощностью 25,2—302,4 кВт. Каждый агрегат может состоять из одного, двух или трех модулей. Они имеют относительно свободную компоновку и могут работать как в режиме охлаждения, так и обогрева.

Выходная мощность наружных блоков, оснащенных спиральными компрессорами, варьируется с шагом в 2 HP (5 кВт). Это дает заказчику возможность подобрать оптимальную мультизональную систему кондиционирования для своего объекта. Кроме того, модульная конструкция позволяет резервировать мощности на перспективу (например, если предполагается возвести новый производственный цех) либо приостанавливать работу отдельных модулей (их компрессоров и вентиляторов) на время проведения технического обслуживания или ремонта.

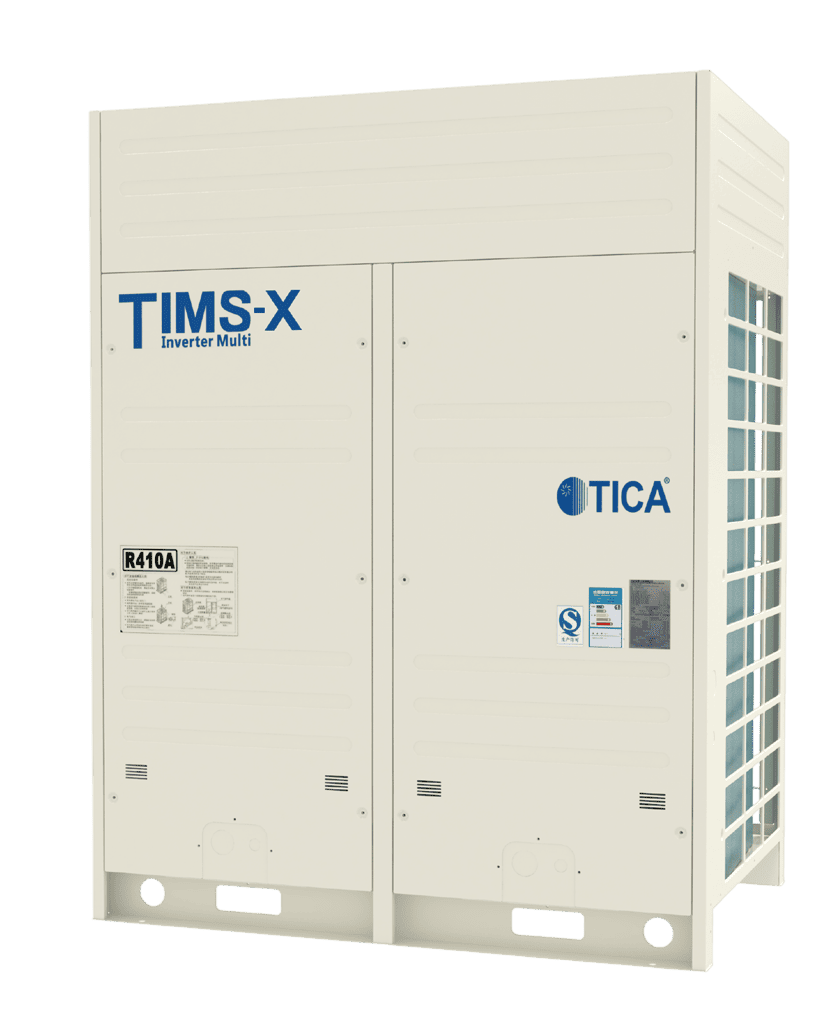

Модульные наружные блоки (спиральный компрессор): DC-инверторные компрессоры и вентиляторы

Полностью инверторная конструкция наружных блоков гарантирует превосходную производительность при минимальных эксплуатационных затратах. Это стало возможным благодаря использованию DC-инверторных компрессоров японской корпорации Mitsubishi, золотым партнером которой является TICA. Благодаря инвертору выходная мощность компрессора плавно регулируется. Как следствие, обеспечивается полное соответствие производительности агрегата и тепловой нагрузки на него. В результате на нейтрализацию всех тепло- или холодопоступлений расходуется ровно столько электроэнергии, сколько необходимо.

Обратите внимание! Внешние блоки серии TIMS-DXT комплектуются спиральными компрессорами с дополнительным портом впрыска пара. Данная технология, получившая название Enhanced Vapor Injection (EVI), позволяет на несколько процентов увеличить холодо- и теплопроизводительность устройства, а также его энергоэффективность при эксплуатации в условиях пороговых температур окружающей среды (ниже 0 °C и выше 45 °C). Наружные блоки линейки TIMS-DXA оснащаются стандартными спиральными агрегатами без технологии EVI.

Модульные наружные блоки (спиральный компрессор) серий TIMS-DXT/DXA отличаются превосходной энергоэффективностью. Коэффициент EER варьируется в диапазоне 3,4—4,6, COP — 4,0—5,0 (в зависимости от модели). Иными словами, из каждого киловатта израсходованной электроэнергии VRF-системы компании TICA «вырабатывают» до 4,6 кВт холода или до 5 кВт тепла. Это одни из самых высоких показателей в отрасли. Они стали возможными благодаря использованию высококачественных комплектующих ведущих мировых производителей. Как отмечалось выше, компрессоры поставляет Mitsubishi (Япония), электронные расширительные клапаны — Danfoss (Дания), пластинчатые теплообменники — Alfa Laval (Швеция), осевые вентиляторы — корпорация Sanhua (Китай). Конденсаторы, медные трубки с внутренними насечками и алюминиевыми пластинами оребрения, корпус из листовой стали с порошковым покрытием выпускает сама TICA Group.

Корпорация по праву гордится своими мультизональными системами кондиционирования. Будучи уверенной в исключительном качестве данного вида климатической техники, TICA предоставляет 3-летнюю гарантию на нее. По желанию заказчика компания «Биоконд» может предоставить расширенную до 5 лет гарантию. Условия ее предоставления уточняйте у вашего персонального менеджера по телефонам, указанным в разделе «Контакты».

Модульные наружные блоки (спиральный компрессор): сферы применения и устройства управления

Модульные наружные блоки (спиральный компрессор) позволяют подключать до 64 внутренних блоков. Помимо того, благодаря соединительному комплекту AHU KIT к ним можно подключить вентиляционные установки с фреоновым испарителем. Совокупная производительность внутренних блоков, включая испаритель приточной установки, может варьироваться в пределах 50—130 от выходной мощности наружного блока. Суммарная производительность работающих внутренних блоков не должна превышать 100% от номинала внешнего агрегата.

Модульные наружные блоки (спиральный компрессор) используются для обслуживания административных зданий, производственных предприятий, торгово-развлекательных комплексов, супермаркетов, медицинских учреждений, заведений общественного питания, гостиниц, спортивных арен, концертных залов, библиотек, магазинов шаговой доступности, торговых павильонов и др. Для кондиционирования гостиничных апартаментов внутренние блоки оснащаются сухими контактами. Они позволяют включать/выключать внутренний блок после установки/изъятия гостем своей ключ-карты.

Соединительный трубопровод

Модульные наружные блоки (спиральный компрессор) позволяют подключать сверхдлинную фреоновую магистраль. Ее общая эквивалентная длина может достигать 1100 м. Максимальная эквивалентная длина одной трубы составляет 240 м. Максимальный перепад высот между наружным и наиболее удаленным внутренним блоком достигает 110 м, между смежными внутренними блоками — 30 м.

Устройства управления

Для управления основными элементами мультизональный VRF-системы применяются беспроводной и опциональные проводной и центральный пульты. Помимо того, агрегаты могут быть интегрированы в систему диспетчериpации (BMS). Для этого заказчику необходимо приобрести в нашей компании специальный шлюз Modbus RTU, BACnet или Lonworks. Они позволяют отслеживать и регулировать работу до 16 наружных и до 1024 внутренних блоков. При необходимости на ПК или смартфон можно установить приложение, в режиме реального времени отображающее энергопотребление VRF-системы.

Диапазон рабочих температур окружающей среды

Модульные наружные блоки (спиральный компрессор) допускается эксплуатировать при температуре окружающей среды:

• охлаждение — -16…+56 °C;
• обогрев — -30…+27 °C.
