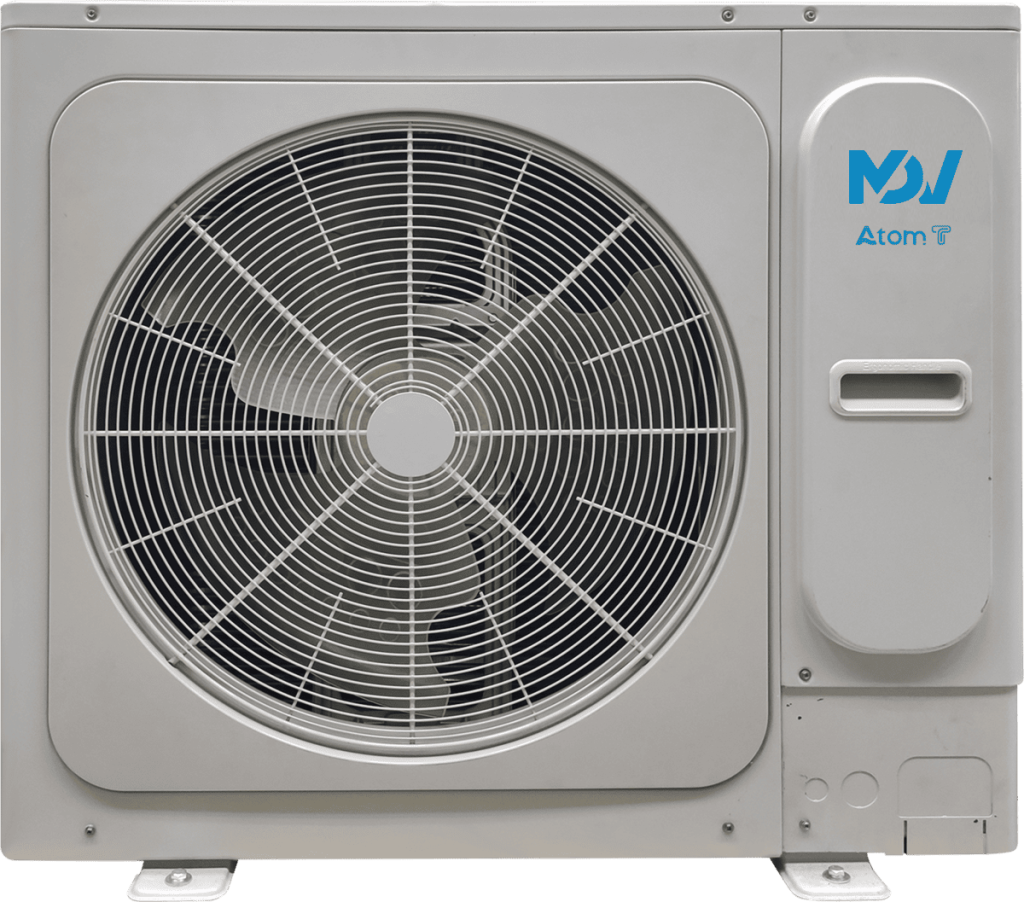

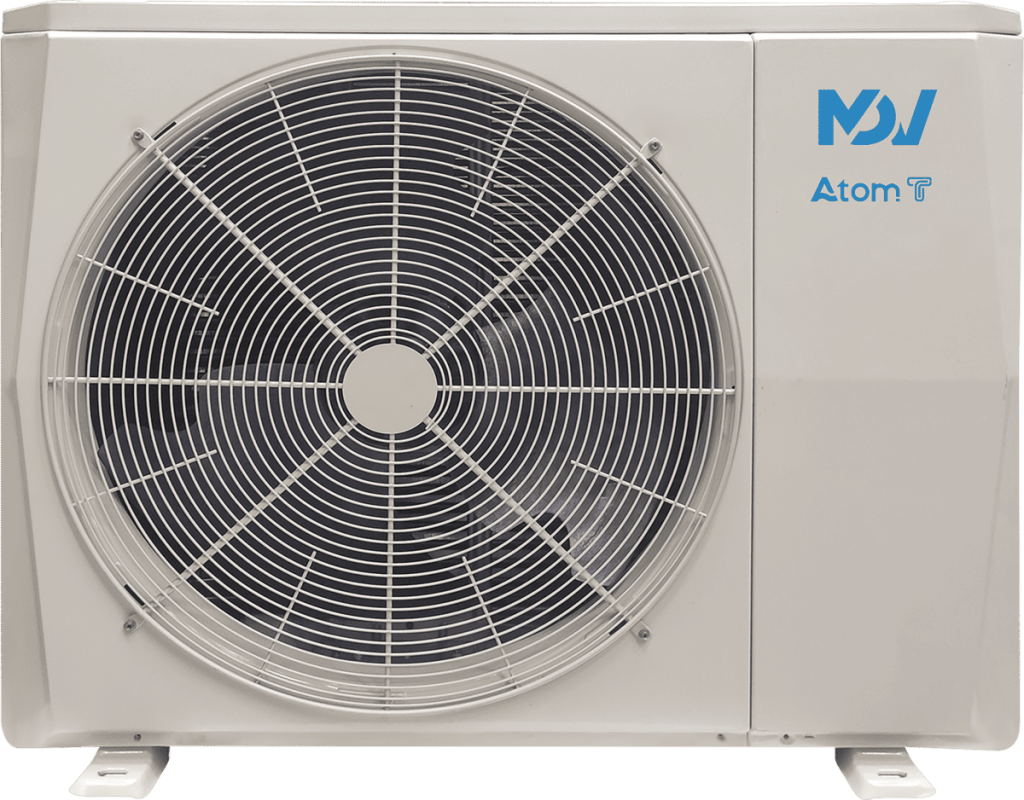

Наружные блоки мини VRF-системы ATOM THERMO — флагманская линейка мультизональных кондиционеров MDV, разработанных для удовлетворения нужд потребителей в эффективном круглогодичном охлаждении/обогреве помещений, а также в горячем водоснабжении. В отличие от базовой линейки ATOM, используемой исключительно для создания и поддержания оптимального микроклимата, мини-VRF ATOM THERMO предназначены для:
Все перечисленные функции могут быть реализованы в одной системе. Ее выходная мощность подбирается исходя из проектных требований.
Наружные блоки мини VRF-системы ATOM THERMO включают 5 моделей производительностью 7,2—15,5 кВт и 5 разновидностей внутренних блоков поколения V8:
Максимальное количество подключаемых внутренних блоков — 9. Их совокупная производительность должна находиться в пределах 50—130% от номинальной выходной мощности наружного. Суммарная производительность работающих блоков не должна превышать 100% от номинала внешнего агрегата.
В качестве хладагента используется фреон R32. Он обладает отличной удельной холодо- и теплопироизводительностью. При этом не истощает озоновый слой, а его GWP в 2,8 раза ниже, чем у фреона R410A.
Для организации ГВС приобретается отдельный модуль, выступающий в роли внутреннего блока. Он подключается к наружному блоку и обеспечивает круглогодичный нагрев воды для местных потребителей или системы отопления «водяной теплый пол». Данный модуль изготовляется в двух вариантах — с накопительным баком или без него. Гидромодуль с накопительным баком выпускается в двух типоразмерах — на 190 и 240 литров.
Помимо того, к наружному блоку может быть подключен комплект ГВС, состоящий из блока управления нагревом и накопительного бака. По своему функционалу он напоминает блок-коммуникатор AHUKZ, соединяющий внешний блок и фреоновый теплообменник вентустановки. В данном же случае фреоновый змеевик используется для нагрева воды в накопительном баке. Как и AHUKZ, комплект ГВС играет роль стандартного внутреннего блока и может подключаться вместе с ними. Разумеется, его производительность должна учитываться при расчете всей системы.
Одна из основных сфер применения мини-VRF ATOM Thermo — система отопления «теплый пол». Наружный блок нагревает воду до заданной пользователем температуры (как правило, 45—55 градусов). После этого она поступает в коллектор, а затем распределяется им по трубкам теплого пола. В результате помещение плавно и равномерно прогревается снизу вверх, что соответствует физиологии человека. Его ноги находятся в тепле, тогда как верхняя часть туловища и голова — в более прохладных слоях.
При изменении температуры в помещении температура нагреваемой наружным блоком воды автоматически корректируется. Благодаря этому мини VRF-системы ATOM Thermo позволяют поддерживать температуру на стабильном уровне и тем самым экономить электроэнергию.
Наружные блоки мини VRF-системы ATOM THERMO могут работать в любом из семи приоритетных режимов:
Установка приоритетного режима необходима, поскольку наружные блоки ATOM THERMO физически не всегда способны выдавать максимальную мощность обогрева и охлаждения одновременно в разных зонах. Если ресурсы внешнего агрегата достигают предела, мини-VRF обеспечивает эффективную работу прежде всего в выбранном пользователем приоритетном режиме.
Функциональность✅ Кондиционирование воздуха (охлаждение/обогрев/осушение) Конструкция✅ Полностью DC-инверторная конструкция |
Эффективность✅ Хладагент R32 Надежность✅ Двухроторные компрессоры GMCC |
Наружные блоки ATOM THERMO оснащены DC-инверторными двухроторными компрессорами и осевыми вентиляторами. Они обеспечивают оптимальный баланс между производительностью кондиционера и тепловой нагрузкой на него.
К наружному агрегату можно подключить любые из 5 разновидностей внутренних блоков, а также модуль нагрева воды. Устройства могут иметь одинаковую или разную производительность. На работу всей мини VRF-системы это никак не повлияет. Совокупная выходная мощность внутренних блоков и гидромодуля должна находиться в диапазоне 50—130%, одновременно работающих — не более 100% от номинальной производительности наружного блока.
На базе VRF-системы ATOM Thermo можно организовать систему «теплый пол», что позволит обеспечить плавный обогрев помещения.
После активации данной функции мини-VRF работает в режиме дежурного обогрева с более низкой температурой воды, что помогает экономить электроэнергию и предотвратить промерзание коммуникаций. Перед возвращением пользователя домой автоматически проводится дезинфекция накопительного бака для обеспечения безопасности воды.
Сплит-системы iERA ON/OFF используют озонобезопасный хладагент R32 (дифторметан). Он не содержит хлора, как следствие, не истощает озоновый слой, и безопасен для окружающей среды. Потенциал глобального потепления (GWP) фреона R32 равняется 677, что в 3 раза ниже аналогичного показателя фреона R410A (GWP = 2088).
| Наружный блок | MDVO-AtT80V2R8E | MDVO-AtT100V2R8E | MDVO-AtT120V2R8E | MDVO-AtT140V2R8E | MDVO-AtT160V2R8E | |||||||
| Номинальная холодопроизводительность | кВт | 7.2 | 9.0 | 12.3 | 14 | 15.5 | ||||||
| Номинальная теплопроизводительность | кВт | 7.2 | 9.0 | 12.3 | 14 | 15.5 | ||||||
| Электропитание | 1~, 220—240 В 50 Гц | |||||||||||
| Охлаждение | потребляемая мощность | кВт | 2.23 | 2.94 | 3.84 | 4.33 | 5.13 | |||||
| EER | 3.23 | 3.06 | 3.20 | 3.23 | 3.02 | |||||||
| Обогрев | потребляемая мощность | кВт | 1.92 | 2.37 | 3.28 | 3.60 | 4.08 | |||||
| COP | 3.75 | 3.80 | 3.75 | 3.89 | 3.80 | |||||||
| Максимальное количество подключаемых внутренних блоков | шт. | 4 | 6 | 7 | 8 | 9 | ||||||
| Совокупная производительность внутренних блоков | % | 50—130 | ||||||||||
| Компрессор | тип | DC-инверторный двухроторный | ||||||||||
| марка | GMCC | |||||||||||
| количество | шт. | 1 | 1 | 1 | 1 | 1 | ||||||
| Вентилятор | тип | DC | ||||||||||
| количество | шт. | 1 | 1 | 1 | 1 | 1 | ||||||
| Расход воздуха | м3/ч | 3750 | 4000 | 5000 | 5200 | 5000 | ||||||
| Уровень шума | дБ(А) | 54 | 55 | 57 | 56 | |||||||
| Габариты устройства (Ш×Г×В) | мм | 910×712×426 | 950×840×440 | |||||||||
| Габариты упаковки (Ш×Г×В) | мм | 1045×810×485 | 1025×940×510 | |||||||||
| Вес нетто | кг | 49 | 52.5 | 62.5 | 77.5 | |||||||
| Вес брутто | кг | 53 | 56.5 | 73 | 88 | |||||||
| Хладагент | тип | R32 | ||||||||||
| объем загрузки на заводе | кг | 1.4 | 1.8 | 2.2 | 2.4 | |||||||
| Диаметр труб | жидкостная | мм (дюймы) | 9.52 (3/8) | |||||||||
| газовая | 15.88 (5/8) | |||||||||||
| Максимальная длина трубы от наружного до внутреннего блока | м | 35 | 45 | |||||||||
| Максимальная длина трубы до гидромодуля или модуля ГВС | м | 5 | ||||||||||
| Максимальный перепад высот | наружный блок выше | м | 10 | 20 | 30 | |||||||
| наружный блок ниже | 10 | 20 | ||||||||||
| между внутренними блоками | 10 | |||||||||||
| Диапазон рабочих температур окружающей среды | охлаждение | °C | -15~46 | -15~55 | ||||||||
| обогрев | -20~27 | |||||||||||
| ГВС | -20~43 | |||||||||||
Примечание:
* При температуре окружающей среды ниже -5 °C общая выходная мощность работающих внутренних блоков должна превышать 30% от номинальной производительности наружного блока.
