Четырехтрубные модульные чиллеры

‹ ›

Модельный ряд

Компания «Биоконд» поставляет четырехтрубные модульные чиллеры производства корпорации TICA Group:

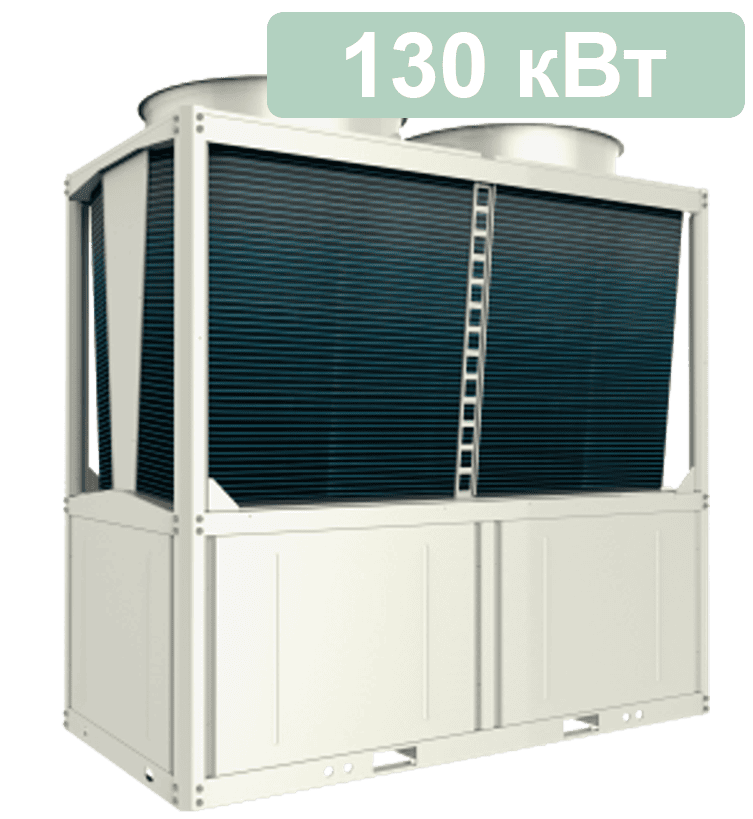

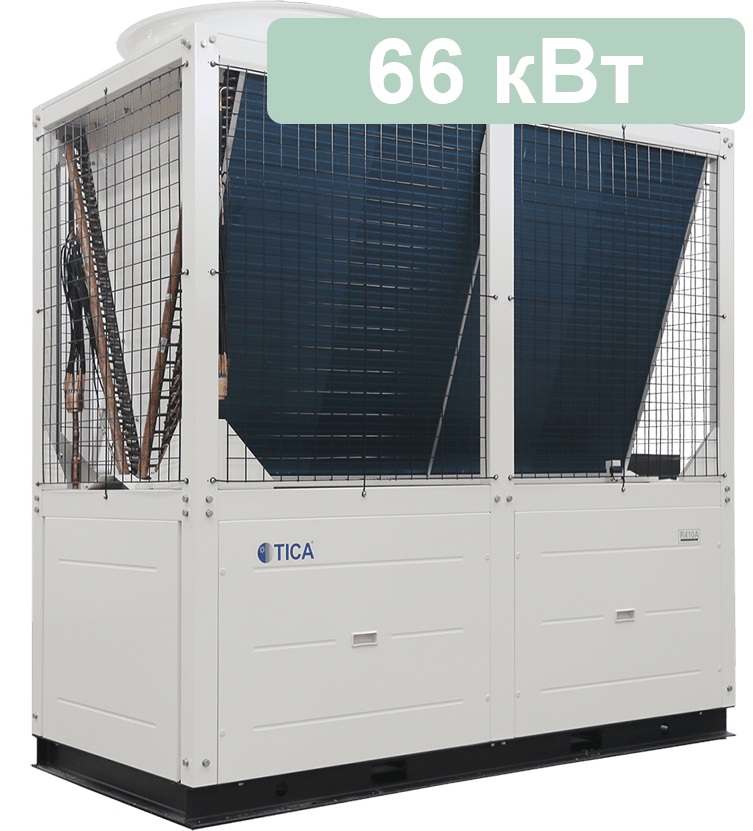

• стандартные — модели TCA201XHF и TCA401YHF производительностью 66 и 130 кВт;

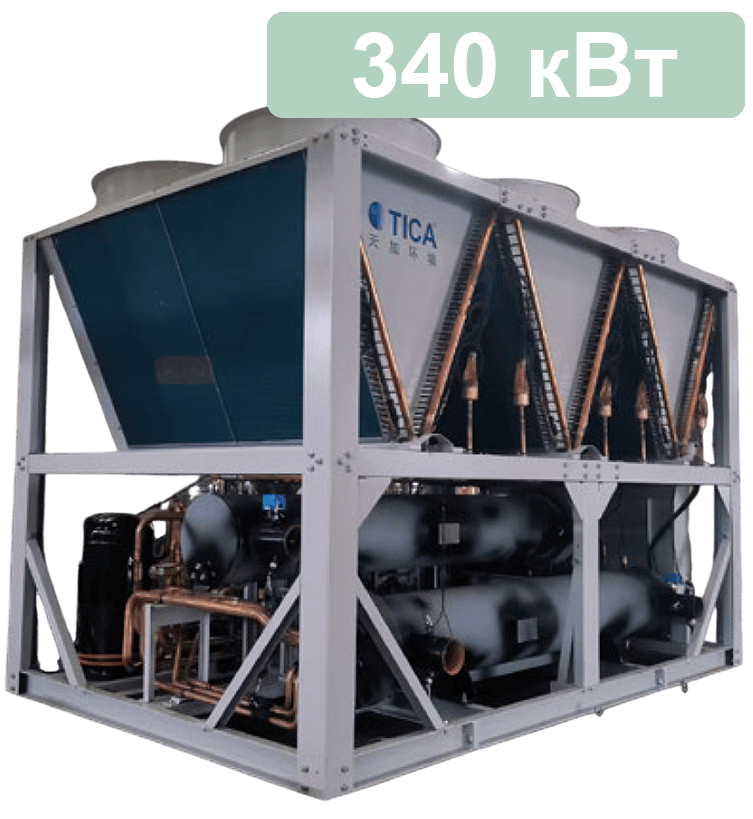

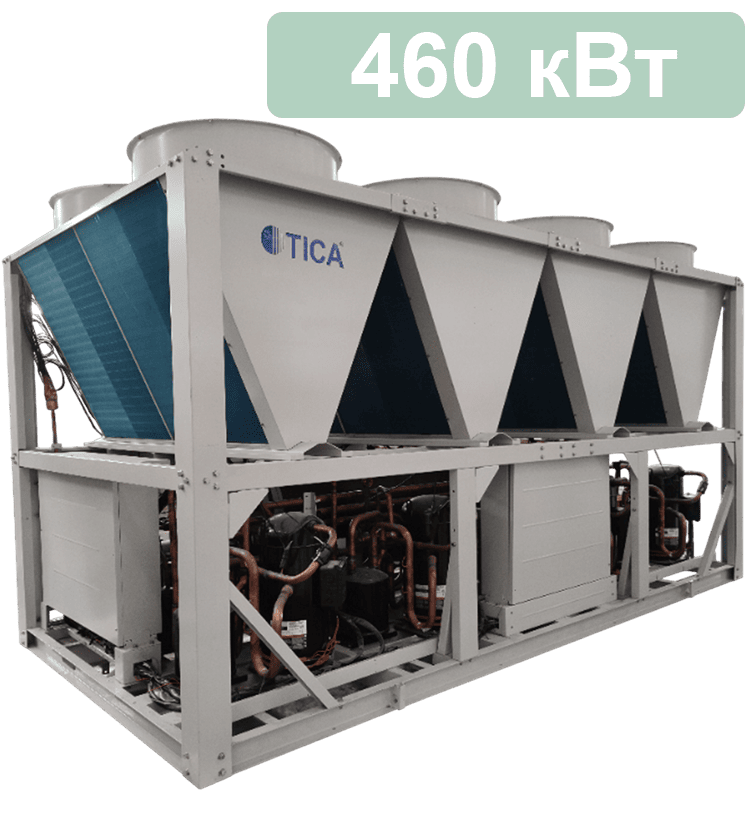

• большой мощности — модели TAS340BHF и TAS460BHF производительностью 340 и 460 кВт.

Четырехтрубные модульные чиллеры: назначение

Данные агрегаты предназначены для обслуживания объектов с разнородной тепловой нагрузкой — бизнес-центров, торгово-развлекательных комплексов, медицинских учреждений, промышленных предприятий, гостиниц, спа-комплексов и т.п. На таких объектах нередко требуется одновременно обеспечивать различных потребителей и холодной, и горячей водой. Традиционное решение на базе инверторного или неинверторного чиллера и теплового насоса (электрического/газового котла) является трудо- и энергозатратным. Во-первых, требуются дополнительные затраты на приобретение и установку теплового насоса. Во-вторых, он также потребляет довольно значительное количество энергии. При этом бросовое тепло, которое можно было бы направить, например, на горячее водоснабжение, просто удаляется в окружающую среду.

Чтобы избежать излишних затрат и наиболее эффективно использовать бросовое тепло, в настоящее время рекомендуется приобретать и устанавливать на объектах четырехтрубные модульные чиллеры. Они представляют собой многоцелевые устройства, способные обеспечивать потребителей холодной и горячей водой на протяжении всего календарного года. К ним подключаются:

• фанкойлы;
• радиаторы;
• система отопления «водяной теплый пол»;
• приточные и приточно-вытяжные установки;
• иные отопительные приборы.

Помимо того, в случае оснащения гидравлического контура баком-аккумулятором четырехтрубные модульные чиллеры могут применяться для горячего водоснабжения (ГВС) местных потребителей.

Агрегаты имеют модульную конструкцию. Как следствие, в один гидравлический контур можно параллельно подключить:

• до 16 чиллеров TCA201XHF и TCA401YHF;
• до 5 чиллеров TAS340BHF;
• до 4 чиллеров TAS460BHF.

Таким образом, совокупную производительность системы кондиционирования можно довести до более чем 2 МВт.

Четырехтрубные модульные чиллеры: режимы работы

Агрегаты, выпускаемые корпорацией TICA Group, эксплуатируются в одном из трех режимов (по усмотрению пользователя):

• охлаждение;
• нагрев;
• охлаждение + рекуперация.

В последнем случае четырехтрубные модульные чиллеры могут автоматически регулировать мощность охлаждения и нагрева в зависимости от потребности в холодной и горячей воде. Балансировка осуществляется непрерывно и напрямую зависит от условий эксплуатации. Запатентованная технология балансировки позволяет сократить расходы на электроэнергию:

• более чем на 50% по сравнению с традиционными климатическими решениями, использующими дополнительные электронагреватели;
• в среднем на 30% по сравнению с системами, оснащенными тепловыми насосами косвенного нагрева.

Кроме того, пользователь может установить приоритет одного режима над другим (например, мощность нагрева больше мощности охлаждения) либо их равнозначность.

В отличие от двухтрубных аналогов, четырехтрубные модульные чиллеры способны быстрее переключаться из одного режима в другой. Еще важнее то, что они более точно поддерживают температуру воды на выходе испарителя. В большинстве случаев ее колебания не превышают ±0,5 °C.

Схема работы 4-трубного модульного чиллера

Четырехтрубные модульные чиллеры TCA201XHF, TCA401YHF,  TAS340BHF и TAS460BHF оснащены соответственно одним, двумя, тремя и четырьмя герметичными спиральными компрессорами с фиксированной частотой, выпускаемыми Emerson Copeland (США). Первые две модели имеют по одному холодильному контуру. У TAS340BHF три независимых холодильных контура, у TAS460BHF — четыре. Каждый из них включает:

• компрессор;
• конденсатор;
• два осевых двухскоростных вентилятора;
• терморегулирующий вентиль (электронный расширительный клапан с шаговым двигателем).

Режим охлаждения

Компрессоры обеспечивают сжатие и циркуляцию хладагента R410A в системе. При эксплуатации чиллера в режиме охлаждения сжатый газообразный фреон поступает в медно-алюминиевый конденсатор, где охлаждается, переходя в жидкое агрегатное состояние. Затем он с помощью дросселирующего устройства впрыскивается в медные трубки противоточного кожухотрубного испарителя. Внутрь кожуха, в межтрубное пространство, подается теплоноситель (вода). Через поверхности медных трубок с накаткой она отдает свое тепло жидкому хладагенту и охлаждается. В этом режиме витой (в моделях TCA201XHF и TCA401YHF) или кожухотрубный (TAS340BHF и TAS460BHF) теплообменник-рекуператор на стороне горячей воды не используется.

Режим нагрева

При эксплуатации четырехтрубного модульного чиллера в режиме нагрева теплоноситель подается в теплообменник-рекуператор на стороне горячей воды. В нем он отбирает тепло у газообразного фреона, циркулирующего в медных трубках рекуператора, и, как следствие, нагревается. В свою очередь, сконденсировавшийся хладагент посредством электронного расширительного клапана впрыскивается в медно-алюминиевый теплообменник, на этот раз играющий роль испарителя. Там он отбирает тепло у наружного воздуха, испаряется, переходя в газообразное состояние, и всасывается компрессором. Кожухотрубный теплообменник на стороне холодной воды в данном режиме не используется.

Режим «Охлаждение + рекуперация»

В режиме «охлаждение + рекуперация» не задействован медно-алюминиевый конденсатор. Сжатый компрессором фреон высокой температуры нагнетается сразу в теплообменник-рекуператор на стороне горячей воды. В этом агрегате он отдает свое тепло теплоносителю и конденсируется, переходя в жидкое агрегатное состояние. Нагретая вода подается к фанкойлам, коллектору теплого пола, радиаторам, вентиляционным установкам или в систему ГВС. В свою очередь, жидкий хладагент с помощью электронного расширительного клапана впрыскивается в кожухотрубный теплообменник на стороне холодной воды. Там он отбирает тепло у теплоносителя и закипает, после чего всасывается компрессором. А охлажденная вода подается к фанкойлам, приточным установкам и иным устройствам системы кондиционирования.

В режиме «охлаждение + рекуперация» на 1 кВт израсходованной электроэнергии приходится более 3 кВт холода и более 4 кВт тепла. Сезонный коэффициент энергоэффективности чиллеров, выпускаемых TICA Group, достигает 7,78.

Система управления

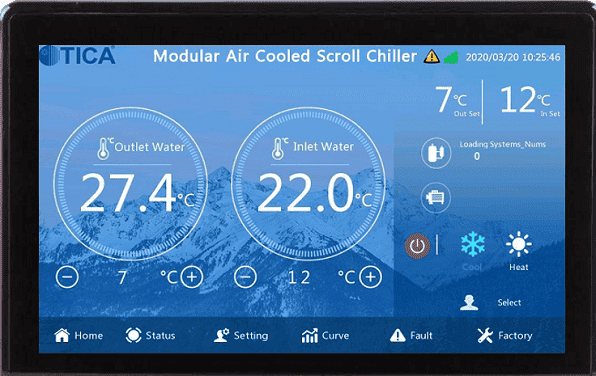

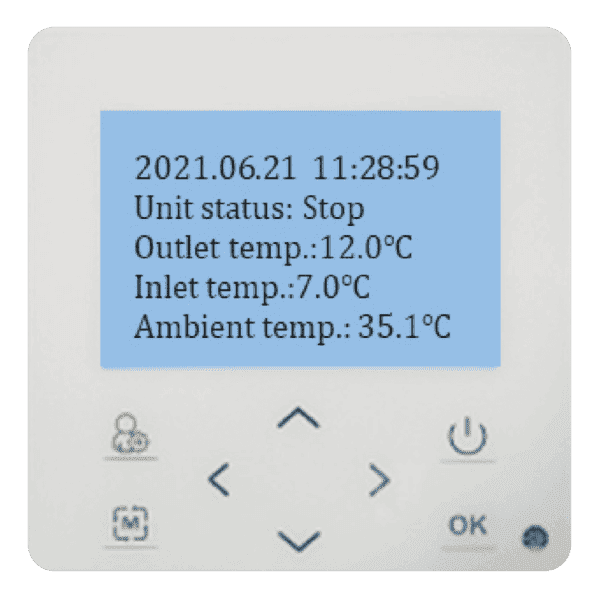

Работа 4-трубного модульного чиллера регулируется интеллектуальной системой управления. Она же обеспечивает синхронизацию пуска-останова водяного насоса, дополнительного электронагревателя (при его наличии), группы фанкойлов, подключенных к чиллеру. Пользователь может взаимодействовать с чиллером с помощью опционального проводного пульта TCB313KC с сенсорными кнопками либо планшета TCB313TA с цветным 7-дюймовым ЖК-дисплеем. Последний стоит примерно в два раза дороже. При необходимости проводные пульты могут быть установлены в разных помещениях объекта. Данные на них будут отображаться и обновляться одновременно.

Четырехтрубные модульные чиллеры могут быть подключены к центральному пульту или системе диспетчеризации (BMS). Для этого предназначен порт RS-485, размещенный на плате управления. Также возможно управление устройством посредством сухих контактов.

Опционально 4-трубные чиллеры комплектуются USB-флеш-накопителем Black Box. На нем записывается и в течение 10 лет хранится информация о нештатных ситуациях, возникших во время эксплуатации агрегата. Информация на флеш-накопителе существенно облегчает работу технического персонала при проведении диагностики чиллера и устранении возможных неисправностей. Помимо того, Black Box упрощает обновление программного обеспечения, необходимого для эффективной работы системы управления, реализованной на базе микроконтроллера промышленного уровня.

Четырехтрубные модульные чиллеры: условия эксплуатации

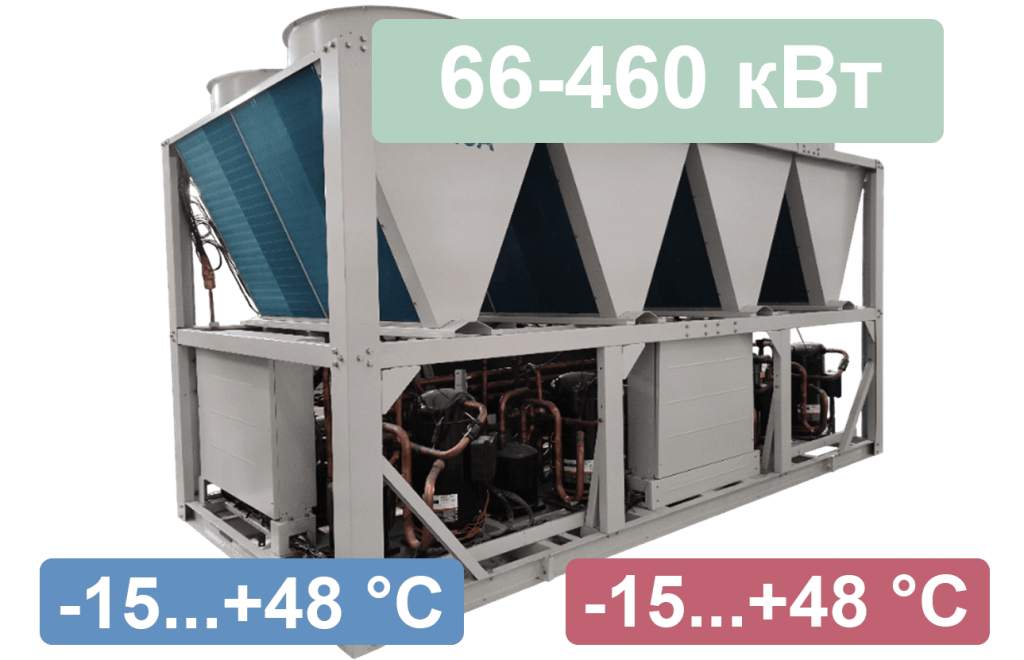

Четырехтрубные модульные чиллеры разрешается эксплуатировать при температуре от -15 до +48 °C. Режим работы значения не имеет.
