Наружные блоки с выдувом сбоку (спиральный компрессор)

‹ ›

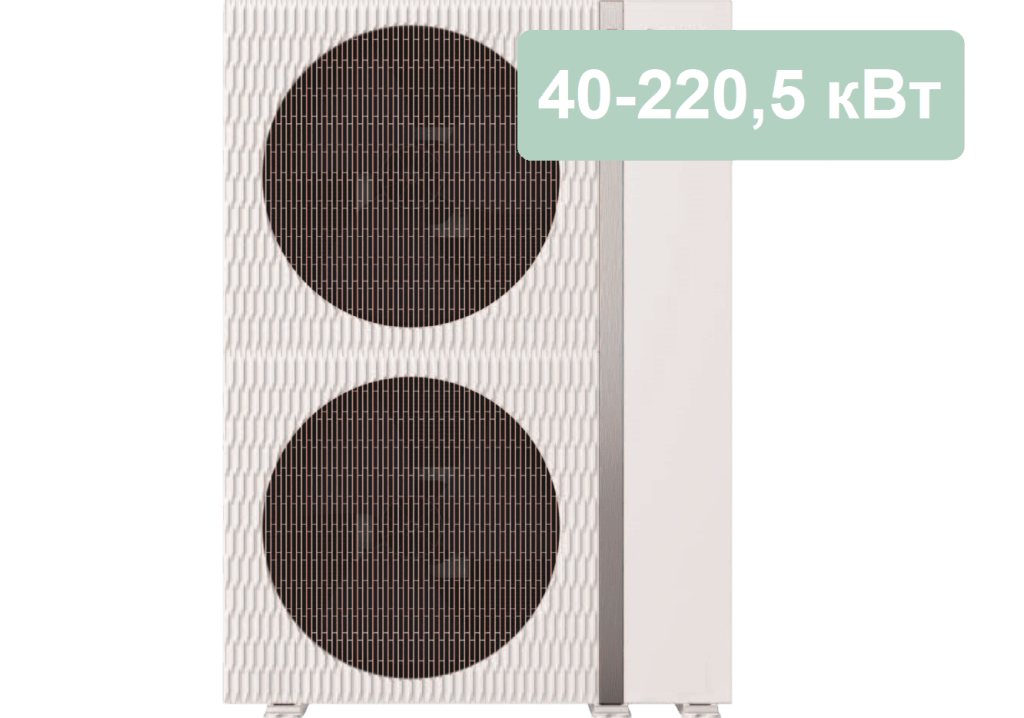

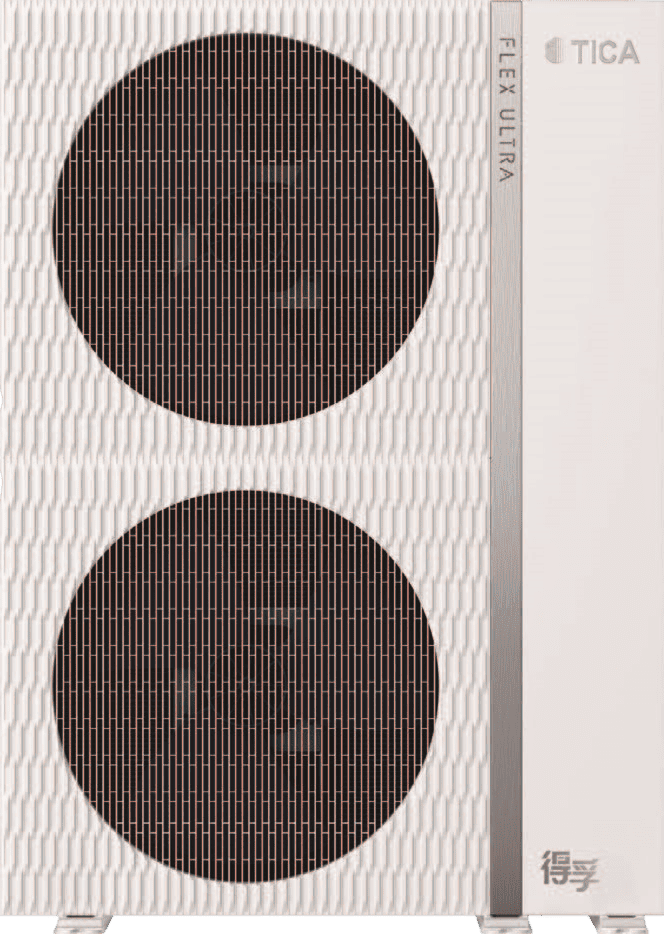

Модульные наружные блоки с выдувом сбоку (спиральный компрессор) серии TIMS-EXV (торговая марка FLEX ULTRA) — новейшая флагманская разработка корпорации TICA Group, подготовленная специально к сезону-2026. Линейка включает 34 модели производительностью от 40 до 220,5 кВт. В отличие от двухроторных агрегатов с боковым выдувом, они могут состоять из 1—3 модулей. Фактически модули имеют свободную компоновку. Однако для обеспечения наибольшей эффективности они подобраны так, чтобы тепловая нагрузка распределялась между ними равномерно. С оптимальными вариантами компоновки можно ознакомиться в графах «Комбинация модулей» таблиц во вкладке «Технические характеристики». Максимальная выходная мощность одного модуля достигает 73,5 кВт. Размер каждого из них составляет 1250×460×1720 мм.

Модульные наружные блоки с выдувом сбоку (спиральный компрессор): оптимизированная конструкция

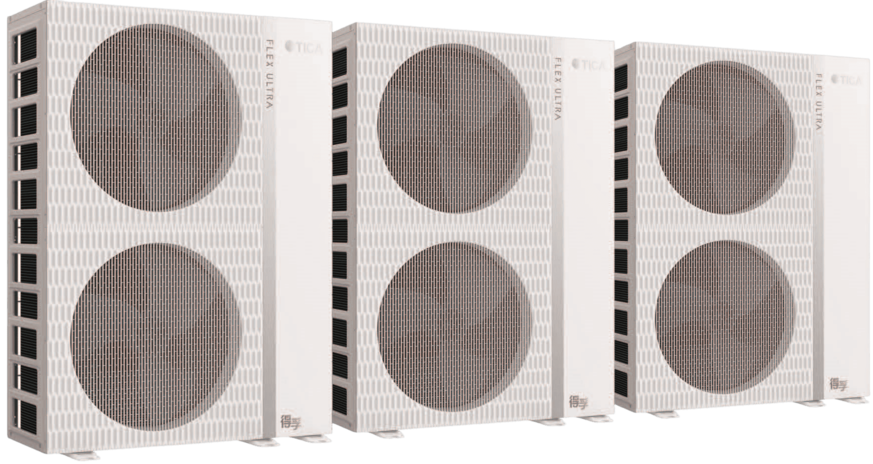

Инженеры TICA разработали новую, полностью инверторную конструкцию наружных блоков с боковым выдувом воздуха. Оптимизация пространства и более плотное расположение комплектующих внутри корпуса позволили значительно сократить занимаемую им площадь. В результате, несмотря на высокую производительность, площадь установки уменьшилась с 1,3 до 0,58 м². Таким образом, экономия пространства составила 55% по сравнению с полноразмерными наружными блоками. Для установки трехмодульного блока выходной мощностью 220,5 кВт достаточно всего 1,7 м². Как следствие, благодаря достаточно компактным размерам модульные наружные блоки с выдувом сбоку (спиральный компрессор) можно легко транспортировать.

Чаще всего устройства размещают непосредственно возле стен обслуживаемых объектов, на технических этажах, балконах, кровлях, в эркерах, проемах между строительными конструкциями зданий — иными словами, везде, где есть необходимость в профессиональной мультизональной системе кондиционирования, однако пространство для ее размещения ограниченно. Кроме того, для них можно выделить специальное огороженное место на придомовой площадке. Если кондиционеры предполагается использовать для обслуживания объектов в центре города, оптимальной будет установка на кровле. Какой бы вариант монтажа ни был выбран, благодаря своему современному промышленному дизайну устройства прекрасно впишутся в любой экстерьер.

Отличные эксплуатационные характеристики

Модульные наружные блоки с выдувом сбоку (спиральный компрессор) отличаются не только компактными размерами и эффектным внешним видом, но и превосходными эксплуатационными характеристиками. Коэффициент энергоэффективности EER мультизональных систем кондиционирования, построенных на базе агрегатов FLEX ULTRA, составляет 3,39—3,85, COP — 3,94—4,48 (в зависимости от модели). Сезонный коэффициент энергоэффективности APF (Annual Performance Factor), учитывающий энергопотребление кондиционера как в режиме охлаждения, так и в режиме обогрева в течение всего календарного года, достигает 4,9. Данный параметр соответствует наивысшему классу энергоэффективности национального стандарта КНР GB21454-2021.

Модульные наружные блоки с выдувом сбоку (спиральный компрессор): компрессор

Отличные показатели стали возможны прежде всего благодаря оснащению наружных блоков DC-инверторными спиральными компрессорами, полностью адаптированными для работы с фреоном R410A. Данные агрегаты для полупромышленной и промышленной климатической техники бренда TICA поставляет японская корпорация Mitsubishi Electric. В них применяется инновационная технология Poki Poki Core — специальная структура полюсов статора с сосредоточенной обмоткой. Обмотка уложена на сердечник в развернутом виде. Это позволило уменьшить ее длину и сопротивление, а следовательно, и материалоемкость. Кроме того, существенно уменьшились вес (на 35%) и размер (на 40%) бесконтактного двигателя компрессора. Ротор оснащен мощными электромагнитами, изготовленными из редкоземельного металла неодима. Магнитный поток (коэрцитивная сила) такого ротора в несколько раз превышает аналогичный показатель обычного ферритного магнита. В результате существенно возросла мощность двигателя компрессора и снизилось его энергопотребление.

DC-инверторный спиральный компрессор имеет дополнительный порт впрыска пара (технология Enhanced Vapor Injection). Переохлаждение хладагента осуществляется в дополнительном контуре, реализованном с помощью пластинчатого экономайзера. Это позволило не только на 10% повысить энергоэффективность наружного блока, но и обеспечить его стабильную работу как в сильные морозы (до -30 °C), так и при экстремальной жаре (до +56 °C).

Регулирование частоты компрессора осуществляется с помощью обновленного драйвера TOS 9.0+, реализованного на базе четырех промышленных чипов. Частота изменяется в пределах от 0 до 480 Гц с шагом 0,01 Гц. Алгоритм O-L Coupling использует четырехмерную модель управления для одновременного анализа:

• температуры окружающей среды;
• требуемой нагрузки (разницы между требуемой и фактической производительностью).
• информации с датчиков (скорости изменения текущих параметров).

После анализа всех данных алгоритм формирует итоговые команды для драйвера TOS 9.0+. Тот, в свою очередь, ретранслирует их непосредственно на управляющие органы компрессора и осевых вентиляторов. В результате достигается максимально возможная энергоэффективность для наружных блоков данного класса.

Модульные наружные блоки с выдувом сбоку (спиральный компрессор): конденсатор

Усовершенствованный конденсатор имеет C-образную форму. Благодаря появлению дополнительной «стенки» площадь теплопередачи увеличилась на 17,7% по сравнению с теплообменником предыдущего поколения. В свою очередь, это позволило уменьшить скорость DC-инверторного осевого вентилятора и на 15% повысить энергоэффективность наружного блока.

Два осевых вентилятора диаметром 705 м оснащены бесколлекторными двигателями постоянного тока. Их КПД на 45% превышает аналогичный показатель AC-электроприводов. Как следствие, они обеспечивают не только высокую эффективность, но и очень высокое для бокового выдува статическое давление в 80 Па. Благодаря этому тепло максимально эффективно отводится в окружающую среду.

Системы управления

Мониторинг текущих параметров и настройка наружных блоков серии TIMS-EXV TICA осуществляются с помощью целого ряда систем — от простых пультов до облачных платформ для централизованного диспетчирования и биллинга.

Система диспетчеризации RCCS 3.0 (локальная или соответствующий облачный сервис) позволяет объединять в одну сеть до 16 наружных или до 1024 внутренних блоков. Благодаря облачному сервису всему агрегатами можно управлять удаленно из любого места и в любое время.

Соединительный трубопровод

• Максимальная общая эквивалентная длина фреоновой магистрали — 660 м, одной трубы — 165 м;
• Максимальный перепад высот между наружным и наиболее удаленным внутренним блоком: если первый выше — 50 м, ниже — 40 м; между смежными внутренними блоками — 20 м.

Диапазон рабочих температур

Модульные наружные блоки с выдувом сбоку (спиральный компрессор) серии TIMS-EXV допускается эксплуатировать при температурах окружающей среды:

• охлаждение — от -16 до +56 °C;
• обогрев — от -30 до +30 °C.
