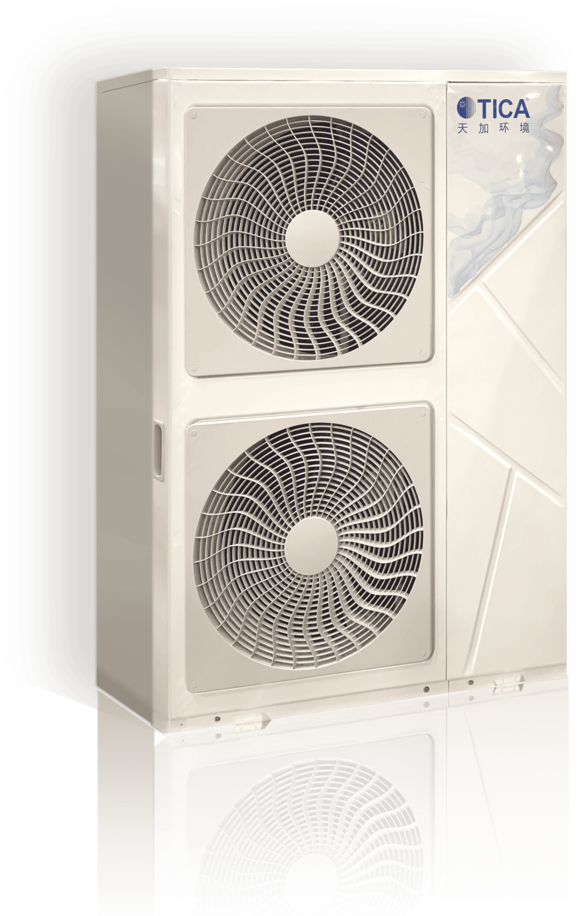

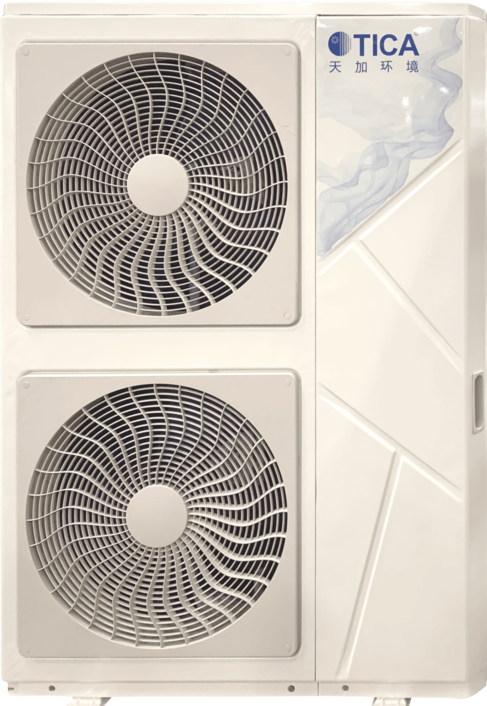

Наружные блоки с выдувом сбоку (двухроторный компрессор)

‹ ›

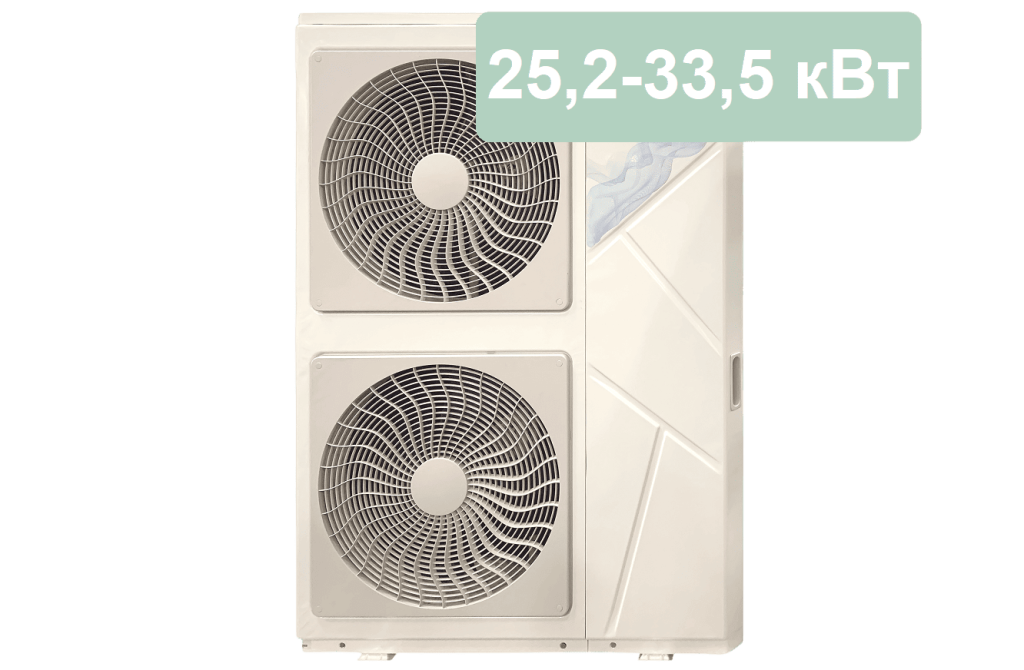

Наружные блоки с выдувом сбоку (двухроторный компрессор) серии TIMS-DSREA представлены 3 моделями производительностью 25,2, 28,5 и 33,5 кВт. Фактически они являются компромиссным решением между дорогими и энергоэффективными полноразмерными VRF-системами и мини-VRF, предназначенными для кондиционирования объектов малой площади. Их целесообразно приобретать, если:

• энергоэффективность мультизональной системы кондиционирования не является приоритетным показателем;
• к наружному блоку будет подключено не более 16 внутренних.

В перечисленных выше случаях во внешнем блоке, оснащенном спиральным компрессором, нет необходимости. Ведь его производительность будет попросту избыточной. Как следствие, наружные блоки с выдувом сбоку (двухроторный компрессор) применяются для создания оптимального микроклимата на объектах сравнительно небольшой площади — до 330 м². Наиболее часто их можно встретить в магазинах шаговой доступности, кафе, барах и ресторанах, мастерских по ремонту одежды и обуви, автозаправочных станциях, спа-салонах и парикмахерских. Нередко ими оборудуются и объекты жилой недвижимости — коттеджи и таунхаусы. Устройства размещаются на кровлях, стенах или в непосредственной близости от них.

Наружные блоки с выдувом сбоку (двухроторный компрессор): конструктивные особенности

Наружные блоки с выдувом сбоку (двухроторный компрессор) линейки TIMS-DSREA имеют полностью DC-инверторную конструкцию. Они оснащены двухроторным компрессором с докипателем, выпускаемым корпорацией Mitsubishi (Япония). Вал приводится в движение благодаря двигателю постоянного тока, снабженному мощным магнитом из редкоземельного металла неодима. Он обладает высокой коэрцитивной силой и уникальной устойчивостью к размагничиванию. Даже по прошествии 100 лет неодим практически не размагничивается. Металл создает сверхмощное электромагнитное поле, существенно увеличивающее скорость вращения вала. В результате возрастает производительность компрессора при относительно невысоких затратах электроэнергии.

По своим объемным характеристикам и КПД двухроторный компрессор несколько уступает спиральному. Как следствие, коэффициенты энергоэффективности EER и COP наружных блоков серии TIMS-DSREA примерно на 10% ниже, чем у аналогичных по мощности устройств серий TIMS-DXA/DXT. Однако цена на последние выше, что объясняется более высокой себестоимостью. Для изготовления подвижной и неподвижной спиралей с минимальными зазорами требуется высокоточное технологическое оборудование.

В качестве дросселирующего устройства используются электронные расширительные клапаны известного мирового производителя. Они оснащены однополюсными электродвигателями с 480 шагами регулирования. Конструкция клапана исключает пропуск шагов. Тем самым обеспечивается точный впрыск требуемого в тот или иной момент хладагента в холодильный контур. А значит, производительность наружного блока точно соответствует тепловой нагрузке.

Медно-алюминиевый конденсатор имеет стандартную конструкцию. Медные трубки снабжены накаткой, увеличивающей площадь теплопередачи и за счет этого повышающей ее эффективность. Алюминиевое оребрение защищено антикоррозийным полимером по технологии Blue Fin. Забор воздуха осуществляется с помощью двух осевых вентиляторов с DC-электроприводами. Диаметр рабочего колеса каждого из них составляет 750 мм. Скорость вращения не превышает 800 об/мин. Как следствие, вентиляторы отличаются довольно тихой работой. В случае низкой тепловой нагрузки они отключаются вовсе. За счет этого также существенно экономится электроэнергия, особенно в межсезонье — весной и осенью.

Наружные блоки с выдувом сбоку (двухроторный компрессор): управление

Внешние блоки серии TIMS-DSREA могут комплектоваться беспроводным, проводным и центральным пультами. Беспроводные пульты поставляются в комплекте с внутренними блоками, проводной и центральный являются опциональными. Кроме того, по желанию заказчика наружные блоки могут быть интегрированы в систему диспетчеризации (BMS). Для этого необходимо приобрести у нашей компании опциональный шлюз, поддерживающий протокол связи Modbus, Lonworks или BACnet. Шлюз и устанавливаемое на головной компьютер специализированное программное обеспечение обеспечивают поблочное или групповое управление 1—16 наружными блоками. Также в такую систему может быть объединено до 1024 внутренних блоков. Также доступно программное обеспечение для мониторинга энергопотребления кондиционера (опция).

Сведения о нештатных ситуациях, возникших во время эксплуатации кондиционера, записываются на интегрированный флеш-накопитель Black Box. При необходимости его можно извлечь для анализа данных на персональном компьютере. Black Box значительно облегчает диагностику оборудования во время его технического обслуживания или ремонта.

Соединительный трубопровод

К внешним блокам линейки TIMS-DSREA, как и к полноразмерным VRF-системам, можно подключить фреоновую магистраль с общей эквивалентной длиной до 1100 м. Максимальная эквивалентная длина одной трубы достигает 240 м. Максимальный перепад высот между наружным и наиболее удаленным внутренним блоком составляет 110 м, между внутренними блоками — 30 м.

Диапазон рабочих температур

Наружные блоки с выдувом сбоку (двухроторный компрессор) допускается эксплуатировать при температуре окружающей среды:

• охлаждение — от -5 до +54 °C;
• обогрев — от -23 до +26 °C.
